Historie systému opěrných zdí Tensartech TW1 a jeho funkční prvky

Publikováno 10.03.2011

;Systém Tensartech TW1 přináší do stavební praxe komplexní řešení opěrných zdí z vyztužené zeminy. Vysoce účinné spojení geomříží a  tvarovky je typickým rysem systému. Monolitické geomříže napojené pomocí spojovacích hřebenů na betonové tvarovky vytváří bezpečnou a trvalou konstrukci vhodnou pro výstavbu jak opěrných zdí, mostních opěr, tak i  mostních opěr s životností větší než 120 let.

Historie systému Tensartech TW1

Opěrné konstrukce z vyztužené zeminy využívají lidé odnepaměti. Již 1000  l před n. l. postavili v Babylóně 60 m vysoký chrám z vyztužených jílů a například v 1. století před n. l. vybudovali Římané vyztužené přístavní molo v Londýně.

První opěrná konstrukce založená na návrhu společnosti Tensar, která byla sestavena z modulárních bloků, byla postavena v roce 1994. Jednalo se o mostní křídla železničního mostu v Cornwallu ve Velké Británii.

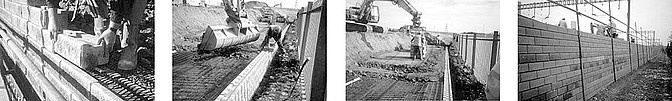

Následovalo období vývoje optimálního napojení tvarovek a geomříží, které v roce 1998 vyvrcholilo vznikem systému Tensartech TW1. První zeď z tohoto systému byla postavena v témže roce v Coventry. Zeď je vysoká 3 m a vyrovnává základovou spáru pod velkými zásobníky vody (viz. několik fotografií z výstavby).

Vývoj opěrných konstrukcí z vyztužené zeminy

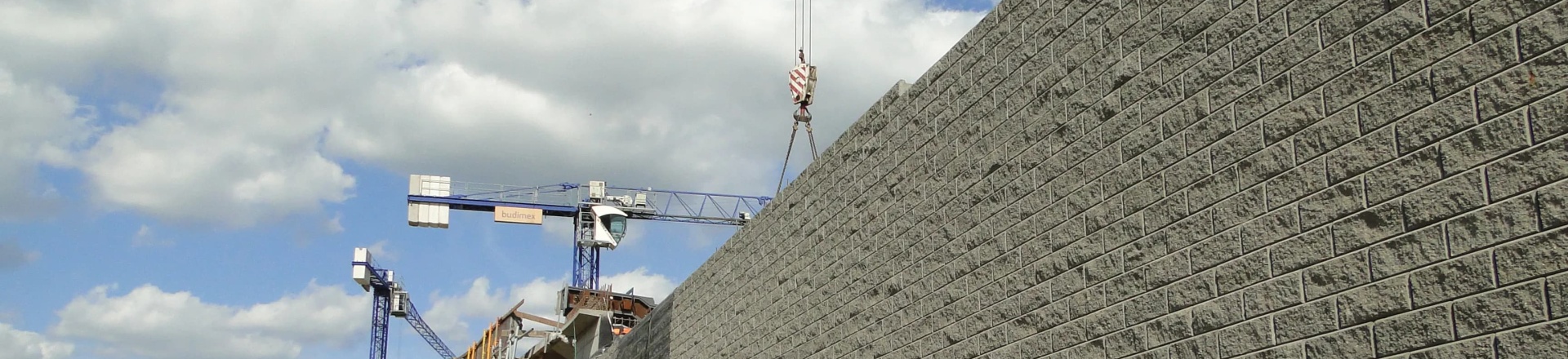

Spolehlivost systému Tensartech TW1 byla již potvrzena na stovkách konstrukcí po celém světě. V roce 2009 začala výstavba jedné z  největších konstrukcí z tohoto systému na Blízkém východě. Z technických důvodů byla zeď navržena ve čtyřech „kaskádách“ a dosahuje výšky cca 60  m (viz. následující fotografie).

Od roku 2008 je systém Tensartech TW1 navrhován a úspěšně realizován i v České republice. Vůbec poprvé byl systém využit na průtahu Bučovicemi na silnici I/50 na třech opěrných zdech kombinovaných s vyztuženými strmými svahy.

Tentýž rok systém Tensartech TW1 využil investor při vyrovnání terénu pro rezidenční výstavbu v Jirkově u Chomutova. V roce 2009 byly postaveny poprsní zdi na mostě na silnici I/43 v Opatově nedaleko Svitav a čtyři zdi na silnici II/322 v Chvaleticích v Pardubickém kraji.

Funkční prvky systému a jejich interakce

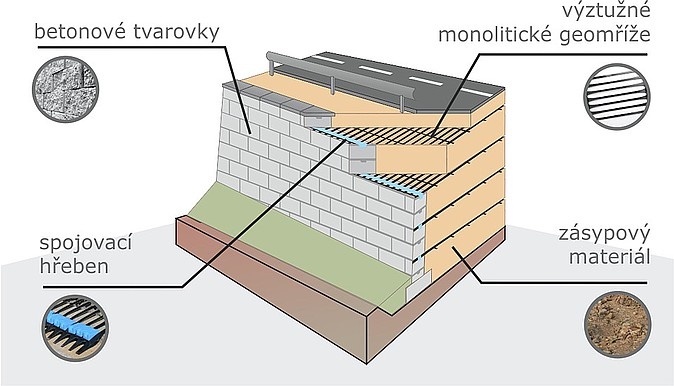

Systém Tensartech TW1 je založen na trvalém spolupůsobení čtyř prvků, kde každý prvek má svoji specifickou funkci:

• betonové tvarovky – lícový prvek bránící vysypávání zeminy a vytvářející estetickou tvář konstrukce
• monolitické geomříže Tensar – zachycují tahové síly v násypu
• spojovací hřeben – spojuje geomříže a tvarovky bez vzniku oslabených míst
• zemina zásypu – její smykové parametry ovlivňují dimenze konstrukce

Vzájemné interakce jednotlivých prvků zaručují bezpečné fungování konstrukce. Jedná se především o interakce mezi:

• tvarovkou a geomříží – spojovací hřeben navlečený na konec geomříže a uložený do smykového ozubu v tvarovce zaručuje plnohodnotný spoj obou prvků po celou dobu životnosti konstrukce
• geomříží a zeminou – geometrie žeber geomříže zaručuje optimální propojení se zeminou bránící usmyknutí příp. vytržení geomříže
• zásypem a tvarovkou – provedení drenážního komínu za rubem tvarovek umožňuje odvedení vody, která obvykle vymývá jemnou frakci zásypu přes spáry tvarovek a může při chybném provedení narušit konstrukci v zimních měsících

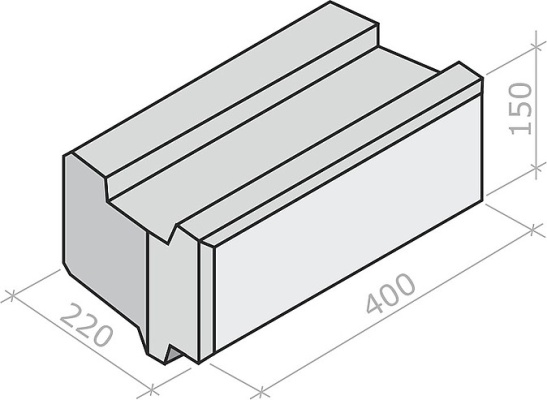

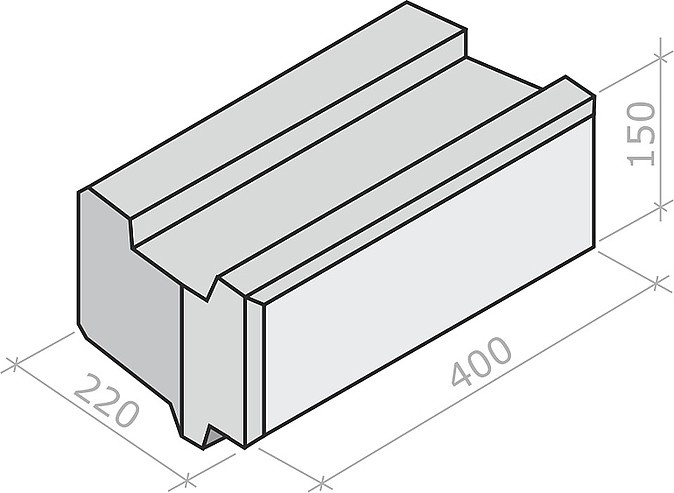

Pro dokonalé napojení následujících řad tvarovek je na jejich spodní a  horní straně vytvarován ozub fungující na principu „péro & drážka“ (viz. následující obrázek). Tvar smykového ozubu u tvarovek umožňuje vytvoření směrových oblouků s malými poloměry (minimálně 6 m).
