Opěrné zdi a mosty

Opěrné konstrukce, mostní opěry a řešení výškových rozdílů pomocí vyztužené zeminy

Potřebujete překonat výškový rozdíl terénu, navrhnout opěrnou zeď, rozšířit komunikaci nebo řešit mostní opěry? U těchto staveb rozhoduje návrh celého konstrukčního systému. Ten obvykle zahrnuje výztužné geosyntetikum, vhodný zásyp, líc konstrukce, způsob založení, odvodnění a prováděcí postup.

Tato stránka vám pomůže určit, jaký problém řešíte, jakou funkci lze očekávat od geosyntetik a kdy je nutné odborné technické posouzení jako podklad pro projekt stavby.

Co potřebujete vyřešit?

Vyberte situaci, která nejlépe odpovídá vašemu problému. Pokud si nejste úplně jistí, zda se popsané situace hodí k vyřešení vašeho případu, pošlete nám základní podklady – situaci, řez, výšku konstrukce, fotky místa, informace o zemině a předpokládaném zatížení.

1. Potřebujeme opěrnou zeď

Potřebujete vyrovnat svažitý terén, vytvořit rovnou plochu nebo bezpečně překonat výškový rozdíl mezi dvěma úrovněmi.

Kdy se vás to týká:

• řešíte svah pod komunikací, parkovištěm, areálem nebo jiným objektem
• běžný svah zabírá příliš mnoho místa
• potřebujete udržet zeminu ve stabilní konstrukci
• zvažujete náhradu masivní betonové zdi za konstrukci z vyztužené zeminy

Princip řešení

Opěrná zeď z vyztužené zeminy funguje jako zhutněný zeminový blok vyztužený geomřížemi nebo výztužnými geotextiliemi. Výztužná geosyntetika přenášejí tahové síly, zásyp tvoří hlavní objem konstrukce a líc drží tvar čela. Zásyp a výztuhy společně vytvářejí vyztužený zeminový blok, zatímco líc zajišťuje tvar a vzhled čela konstrukce.

Bližší informace: Opěrná zeď ve svahu z vyztužené zeminy

2. Nemáme prostor pro běžný svah

Potřebujete zmenšit zábor svahu, ale zatím není jasné, zda je nutná opěrná zeď, nebo postačí strmý vyztužený svah.

Kdy se vás to týká:

• běžný svah by zasahoval mimo pozemek nebo do komunikace
• chcete zachovat přírodní vzhled
• řešíte ochranný val, násyp nebo strmý svah
• zvažujete konstrukci s vegetačním lícem
• nevíte, zda je hlavním problémem nedostatek prostoru nebo stabilita svahu

Princip řešení

Strmý vyztužený svah je kombinací geosyntetické výztuže zemního tělesa a povrchové protierozní ochrany. Obě funkce je potřeba od sebe odlišovat. Výztuž (geomříž) zajišťuje stabilitu zemního tělesa, zatímco georohož, kokosová nebo jutová síť chrání povrch svahu proti erozi.

Bližší informace: Opěrná zeď ve svahu z vyztužené zeminy

3. Řešíme opěrnou zeď pod komunikací, parkovištěm nebo průmyslovou plochou

Opěrná zeď bude zatížena statickým nebo pohyblivým zatížením, tedy dopravou, parkovištěm, manipulační plochou, budovou nebo jiným významným zatížením.

Kdy se vás to týká:

• opěrná zeď je pod silnicí, parkovištěm nebo areálovou komunikací
• nad konstrukcí zdi bude jezdit osobní, nákladní nebo technologická doprava
• potřebujete stabilní okraj zpevněné plochy
• řešíte návaznost opěrné konstrukce na vozovkovou skladbu

Princip řešení

U zatížených konstrukcí je nutné posoudit nejen výšku zdi, ale také polohu a velikost zatížení, skladbu komunikace, kvalitu podloží, odvodnění a postup provádění.

Bližší informace: Opěrná zeď ve svahu z vyztužené zeminy

4. Potřebujeme rozšířit komunikaci nebo krajnici

Komunikaci, krajnici nebo násyp je potřeba rozšířit do svahu nebo omezeného prostoru.

Kdy se vás to týká:

• rozšiřujete silnici, cestu, sjezd nebo obslužnou komunikaci
• stávající násyp není dostatečně široký
• hrozí poruchy okraje vozovky nebo tvorba podélných trhlin
• nová část tělesa může sedat jinak než původní násyp

Princip řešení

Rozšíření komunikace pomocí vyztužené zeminy řeší stabilitu nové části násypu a napojení na stávající těleso, podloží a odvodnění. Výztužné geosyntetikum může pomoci vytvořit stabilní zeminový blok, ale musí být navrženo společně s geometrií násypu, napojením na stávající těleso, podložím, odvodněním a konstrukčními vrstvami komunikace.

Link: Rozšiřování komunikací

5. Řešíme mostní opěry nebo mostní křídla

Potřebujete navrhnout mostní opěru, konstrukci v návaznosti na mostní objekt nebo technické řešení zemního tělesa za opěrou.

Kdy se vás to týká:

• řešíte silniční, železniční nebo areálový most
• potřebujete omezit rozdílná sedání mostu a navazující přechodové oblasti
• mostní opěra navazuje na opěrnou konstrukci
• za opěrou vzniká zemní tlak, sedání nebo problém s vodou
• uvažuje se o vyztužené zemině jako součásti konstrukčního systému

Princip řešení

Mostní opěra je nosná část mostního objektu a vyžaduje specifický přístup k návrhu. Přenáší zatížení od mostní konstrukce, dopravy i navazujícího zemního tělesa a musí být posuzována v souvislosti s přechodovou oblastí, založením, odvodněním a deformacemi.

Mostní křídla zpravidla nepřenášejí hlavní zatížení od nosné mostní konstrukce. Stabilizují boční části násypu u opěry a návrhově se blíží opěrným konstrukcím. Přesto je nutné je řešit v návaznosti na mostní opěru, zásyp, komunikaci, založení a odvodnění.

Bližší informace: Mostní opěry z vyztužené zeminy a Opěrná zeď ve svahu z vyztužené zeminy

6. Řešíme zásyp za mostní opěrou a přechodovou oblast

Za mostní opěrou je potřeba řešit zásyp, zemní tlak, vodu, sedání nebo přechod mezi mostem a navazujícím násypem.

Kdy se vás to týká:

• chcete omezit poruchy v přechodové oblasti za mostem
• řešíte zemní tlak, sedání nebo deformace za opěrou
• ve vozovce nebo kolejovém loži vznikají deformace
• je potřeba navrhnout vhodný zásyp a drenáž
• potřebujete oddělit, filtrovat nebo stabilizovat konstrukční vrstvy

Princip řešení

Zásyp za mostní opěrou není pouze doplnění zeminy. Ovlivňuje zemní tlak, sedání, drenážní režim i chování přechodu mezi mostem a násypem.

Geosyntetika zde mohou plnit několik funkcí. Geomříže nebo výztužné geotextilie mohou být součástí vyztuženého zásypu, který se navrhuje tak, aby bezpečně přenášel zatížení a omezil nepříznivé účinky vodorovných zemních tlaků. Geotextilie mohou plnit separační a filtrační funkci a drenážní geokompozity mohou pomoci odvést vodu z přechodové oblasti.

Vyztužení zásypu však nelze chápat jako automatické snížení zemního tlaku. Výsledek závisí na geometrii, vlastnostech zásypu, podloží, zatížení, drenáži a interakci s mostní opěrou.

Bližší informace: Mostní opěry z vyztužené zeminy

7. Řešíme opěrnou konstrukci u železnice, podjezdu nebo podchodu

Opěrná konstrukce se nachází v infrastrukturní stavbě s vysokými nároky na přesnost, zatížení, deformace, odvodnění a provádění.

Kdy se vás to týká:

• konstrukce je u železniční trati
• řešíte podjezd, podchod nebo zahloubenou komunikaci
• prostor pro výstavbu je omezený
• návrh musí respektovat požadavky správce infrastruktury
• konstrukce bude vystavena dopravnímu zatížení, vibracím nebo přísným limitům deformací

Princip řešení

Konstrukce z vyztužené zeminy může být vhodná pro strmé nebo svislé opěrné konstrukce v omezeném prostoru. Návrh ale musí zohlednit zatížení, deformace, dynamické účinky, vodní poměry, líc konstrukce, typ zásypu, založení a postup provádění.

Bližší informace: Opěrná zeď ve svahu z vyztužené zeminy

8. Potřebujete dořešit konstrukční detaily, kotvení a objekty v zeminovém bloku?

Některé prvky nelze k opěrné konstrukci doplnit až po jejím dokončení. Ploty, zábradlí, svodidla, stožáry, inženýrské sítě, výkopy u paty nebo prvky kotvené do líce mohou zasahovat do výztuh, měnit zatížení nebo ovlivnit stabilitu konstrukce.

Kdy se vás to týká:

• na koruně zdi bude svodidlo, zábradlí nebo protihluková stěna
• u koruny zdi bude trakční stožár nebo sloup veřejného osvětlení
• za lícem zdi budou umístěny inženýrské sítě
• pod patou zdi bude po její výstavbě proveden výkop
• na líci zdi budou umístěny dopravní značky nebo reklamní poutače

Princip řešení

Detail koruny i všechny objekty zasahující do vyztuženého zeminového bloku je nutné řešit už ve fázi návrhu. Dodatečné kotvení může zasáhnout do výztuh, poškodit líc nebo změnit zatížení konstrukce. Plot, zábradlí ani protihluková stěna nejsou pouze doplněk, ale konstrukční detail.

Link: Konstrukční detaily opěrných zdí

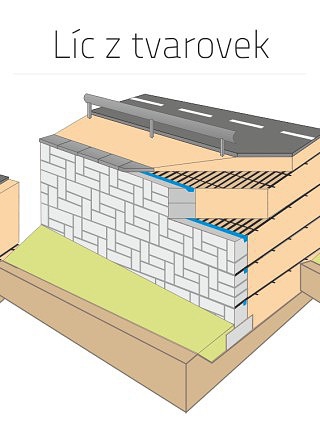

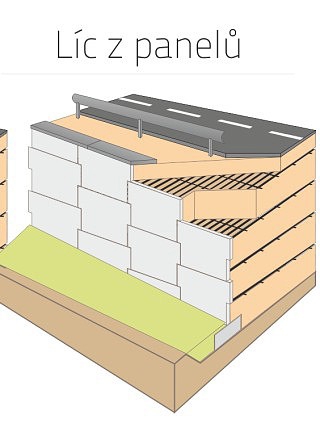

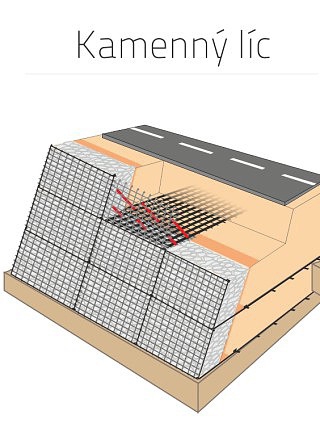

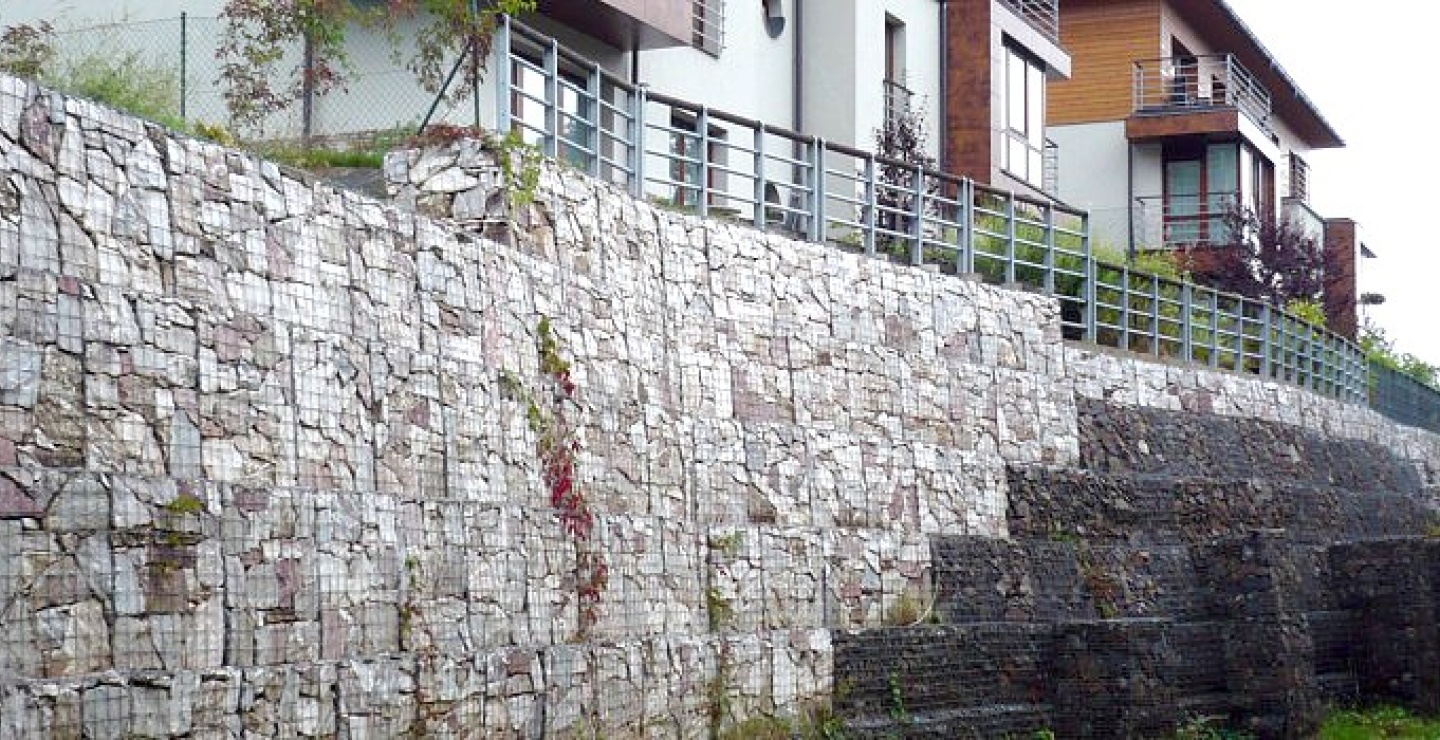

9. Typy líců opěrných konstrukcí

Nevíte, zda zvolit líc opěrné konstrukce z velkoplošných panelů, drobných betonových tvarovek, gabionových košů, kamenného líce nebo kamenného obkladu nebo líc vegetační.

Kdy se vás to týká:

• řešíte vzhled opěrné konstrukce
• investor požaduje konkrétní typ líce
• konstrukce má být začleněna do krajiny nebo veřejného prostoru
• nejste si jisti, zda zvolený typ líce vyhoví očekávanému sedání konstrukce
• potřebujete porovnat technické a realizační nároky jednotlivých variant

Princip řešení

Líc není pouze pohledová část konstrukce. Ovlivňuje provádění, napojení výztuh, toleranci deformací, údržbu i výsledné náklady. Statickou funkci však obvykle neplní samotný líc, ale celý vyztužený zeminový blok.

Bližší informace: Typy líců opěrných konstrukcí z vyztužené zeminy

10. Odvodnění opěrné zdi a ochrana paty

Za konstrukcí se hromadí voda, ze svahu přitékají průsaky nebo hrozí vymílání paty konstrukce.

Kdy se vás to týká:

• za zdí se drží voda nebo je konstrukce v podmáčeném prostředí
• opěrná zeď navazuje na svah s průsaky
• pata konstrukce je vystavena erozi
• zásyp může být vlivem proudění vody v zemině zanášen jemnými částicemi

Princip řešení

Voda za konstrukcí může zvýšit zatížení, zhoršit vlastnosti zásypu, zanášet drenážní vrstvy nebo způsobit vymílání paty. Proto je potřeba řešit drenáž, filtraci i ochranu konstrukce proti proudění vody v zemině.

Link: Odvodnění opěrné konstrukce

11. Založení opěrné konstrukce, únosnost a sedání

Opěrná konstrukce má stát na podloží, které nemusí být dostatečně únosné nebo může nerovnoměrně sedat.

Kdy se vás to týká:

• v místě jsou navážky nebo nehomogenní sedimenty
• podloží je měkké nebo podmáčené
• hrozí nerovnoměrné sedání
• konstrukce navazuje na stávající konsolidovaný násyp
• jde o dopravní nebo mostní stavbu

Princip řešení

Stabilita opěrné konstrukce nezávisí jen na výztuhách a líci. Pokud je podloží měkké, nehomogenní nebo podmáčené, může docházet k sedání nebo ke ztrátě stability.

Geosyntetika mohou být součástí stabilizace podloží nebo roznášecí vrstvy, ale nemohou nahradit geotechnické posouzení únosnosti, sedání a celkové stability.

Link: Zakládání opěrných konstrukcí

12. Výstavba opěrné konstrukce z vyztužené zeminy

Na stavbě je potřeba správně uložit výztuhy, zhutnit zásyp, napojit líc a dodržet prováděcí postup.

Kdy se vás to týká:

• jste stavební firma nebo stavbyvedoucí
• řešíte změny zásypu na stavbě nebo definice zásypu v projektu chybí
• není jasné napojení geomříží na líc
• konstrukce se provádí v omezeném prostoru
• potřebujete technickou podporu při realizaci

Jaký je princip řešení

Vyztužená zemina funguje pouze tehdy, když se konstrukce správně provede. Důležité je založení, ukládání výztuh, orientace geomříží, hutnění po vrstvách, provedení drenáže a průběžná kontrola geometrie líce. Změny materiálu nebo technologie by měly být posouzeny vždy předem a provádění by mělo být pod dohledem odborníka.

Link: Výstavba opěrné konstrukce

Fungování vyztužené zeminy

Vyztužená zemina je konstrukční systém, ve kterém zhutněný zásyp spolupůsobí s výztužnými geosyntetiky. Výztužné prvky, nejčastěji geomříže nebo výztužné geotextilie, přenášejí tahové síly v zemním tělese. Líc konstrukce drží tvar čela a určuje výsledný vzhled. Drenážní a filtrační vrstvy odvádějí vodu a chrání konstrukci před zanášením nebo zhoršením vlastností zásypu.

U opěrných konstrukcí je nutné vždy odlišovat:

1. materiál – konstrukční prvek například geomříž, geotextilie, drenážní geokompozit
2. funkci – působení konkrétního prvku (výztuž, stabilizace, separace, filtrace, drenáž, ochrana)
3. aplikaci – použití konkrétního materiálu pro konkrétní funkci například opěrná zeď, mostní křídlo, rozšíření komunikace
4. návrh – komplex dokumentů zahrnujících stabilitní výpočty, typické skladby prvků, kvalitu zásypu, způsob založení, odvodnění konstrukce a způsob provádění

Je potřeba mít na paměti, že každý materiál je určen pro jinou funkci. Samotná geomříž není opěrná zeď. Drenážní geokompozit neřeší stabilitu. Protierozní rohož neřeší sesuv. Funkční řešení vzniká až správnou kombinací materiálů a návrhu.

Funkce geosyntetik

Funkce	Co znamená v opěrných konstrukcích	Typické výrobkové skupiny
Výztužná	Přenos tahových sil ve vyztuženém zemním bloku	geomříže, výztužné geotextilie
Stabilizační	Omezení deformací podloží nebo konstrukčních vrstev	geomříže, stabilizační geosyntetika
Separační	Oddělení zemin a konstrukčních vrstev	geotextilie
Filtrační	Ochrana drenážních vrstev před zanášením	filtrační geotextilie
Drenážní	Odvedení vody z rubu konstrukce, zásypu nebo paty	drenážní geokompozity
Protierozní ochrana	Ochrana vegetačního líce nebo navazujícího svahu	georohože, kokosové a jutové sítě
Ochranná	Ochrana hydroizolací nebo konstrukčních detailů	ochranné geotextilie, nopové fólie

Kdy samotné geosyntetikum nestačí?

Geosyntetikum je součást konstrukce, v žádném případě není náhradou návrhu. U opěrných zdí, mostních křídel a dopravních staveb je nutné vždy posoudit zejména podloží, zásyp, výšku konstrukce, zatížení, vodní poměry, typ líce a způsob provádění.

Samotné geosyntetikum nestačí zejména tehdy, jestliže:

• není dostatek informací o kvalitě podloží
• hrozí sedání nebo hlubší nestabilita svahu
• za konstrukcí se hromadí voda
• konstrukce bude zatížena komunikací, parkovištěm nebo objektem
• řeší se mostní nebo železniční stavba
• na koruně zdi bude plot, zábradlí, svodidlo nebo protihluková stěna
• není jasný typ zásypu konstrukce
• není ověřeno napojení výztuh na líc

V těchto případech je nezbytné technické posouzení, stabilitní výpočet nebo geotechnický návrh.
