Systém opěrných zdí Tensartech Mesa

Publikováno 04.03.2012

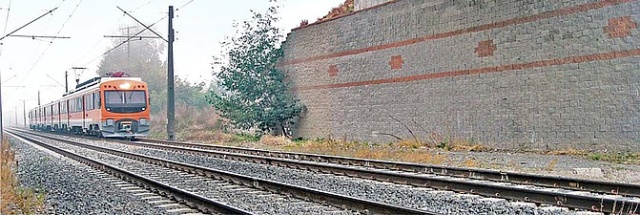

Skládá se z drobných štípaných betonových tvarovek. Liniový konektor umožňuje výstavbu ve dvou sklonech 90° (Mesa Standard a Mesa Ashford) a 85° (pouze Mesa Standard). Líc v mírném záklonu se používá především z psychologických důvodu, kdy mírně zakloněná plocha u vysokých zdí působí opticky "bezpečněji" než svislý líc.

Základní myšlenka systémů Tensartech je založena na vytvoření takové konstrukce, kde jednotlivé elementy vzájemně spolupůsobí. Bezchybné funkci jednotlivých elementů je důležité dodržet po celou dobu životnosti, která je např. u dopravních staveb požadována zpravidla na  120 let. Dlouholetý vývoj v oblasti opěrných systémů z vyztužené zeminy umožňuje aplikovat nové typy konstrukcí s variabilitou líce tak, aby vyhovovaly nárokům stavební praxe s důrazem na kvalitu, vzhled, cenu apod.

Popis systému Tensartech Mesa

Systém Mesa je podobný systému TW1. Skládá se z drobných štípaných betonových tvarovek. Liniový konektor umožňuje výstavbu ve dvou sklonech 90° (Mesa Standard a Mesa Ashford) a 85° (pouze Mesa Standard). Líc v mírném záklonu se používá především z psychologických důvodu, kdy mírně zakloněná plocha u vysokých zdí působí opticky „bezpečněji“ než svislý líc.

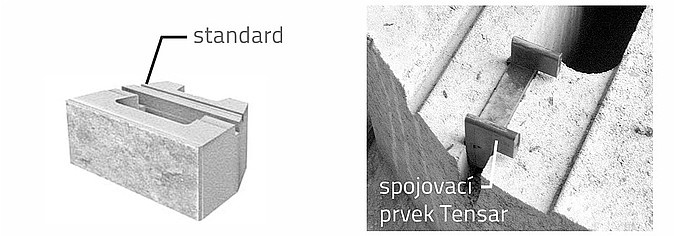

Konektor speciálně vyráběný pro systémy Mesa prošel celou řadou testování a kromě kvalitního spoje přináší ještě jedno velice praktické hledisko. Poprvé je použit systém ukotvení geomříže do drážky tvarovky resp. poprvé se geomříž na konektor nenavléká, ale vkládá se pod něj a zatlouká do drážky. Tento jednoduchý princip zajišťuje okamžité napnutí geomříže v místě styku dvou tvarovek. Tímto způsobem je vytvořeno trvalé propojení geomříže s betonovou tvarovkou a vytvoření tzn. aktivního spoje.

Funkční prvky systému a jejich interakce

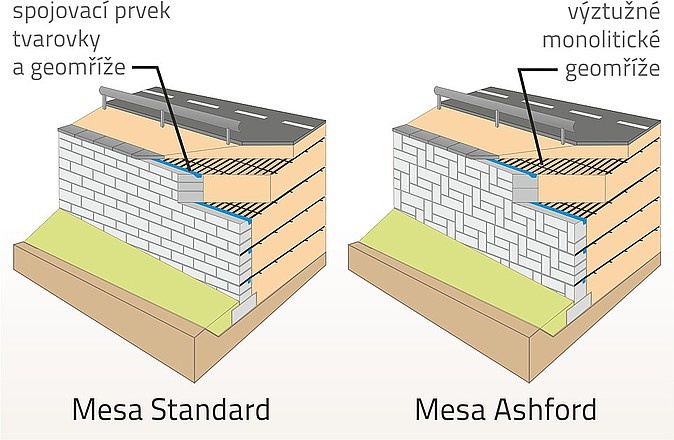

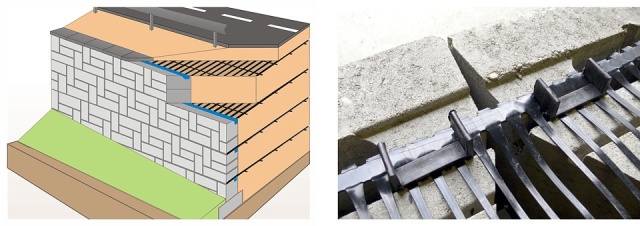

Systémy Mesa Standard a Mesa Ashford jsou založeny na trvalém spolupůsobení čtyř elementů. Každý element má svou specifickou funkci:

• betonové tvarovky – lícový prvek bránící vysypávání zeminy a vytvářející estetickou tvář konstrukce
• monolitické geomříže Tensar – zachycují tahové síly v násypu
• liniový konektor – spojuje geomříže a tvarovky bez vzniku oslabených míst
• zemina zásypu – její smykové parametry ovlivňují dimenze konstrukce

Vzájemné interakce elementů zaručují fungování konstrukce. Jedná se o interakci mezi tvarovkou a geomříží, kde konektor nasunutý na konec geomříže a uložený do smykového ozubu ve tvarovce zaručuje plnohodnotný spoj obou elementů po celou dobu životnosti konstrukce. Interakci geomříže se zeminou významně ovlivňuje geometrie žeber geomříže a celkové optimální propojení brání usmyknutí příp. vytržení geomříže. Je důležitá také interakce mezi zásypem a tvarovkou. Provedení drenážního komínu za rubem tvarovek umožňuje odvedení vody, která obvykle vymývá jemnou frakci zásypu přes spáry tvarovek a může při chybném provedení narušit konstrukci v zimních měsících.

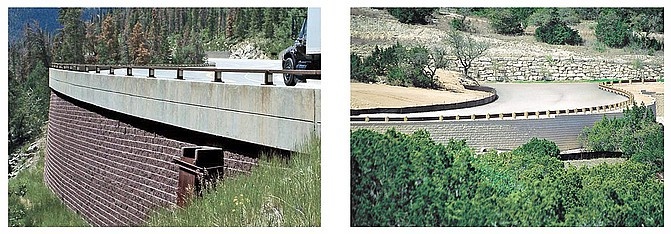

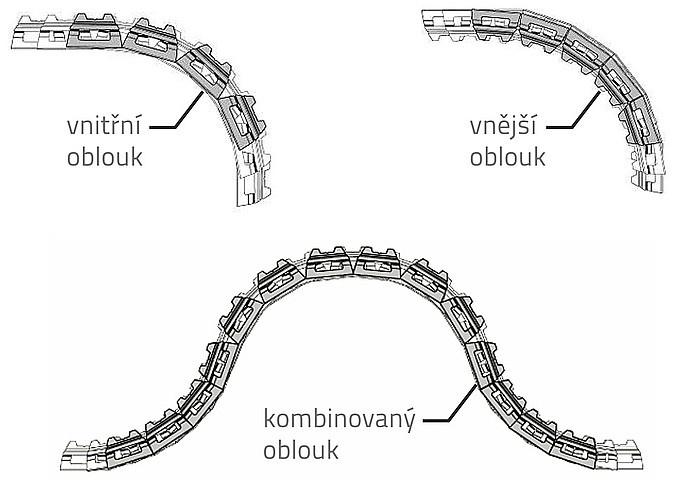

U konvenčních způsobů výstavby opěrných konstrukcí jakými jsou železobetonové zdí je tvarování do oblouků proveditelné jen za  předpokladu použití složitého způsobu bednění. Systémy Mesa se staví metodou suchého zdění, kdy zkosené hrany na bocích tvarovek umožňují vytvářet směrové oblouky. Minimální poloměr konvexního/vypouklého oblouku je 1,5 m. Složeným obloukem můžeme například vytvořit „smyčku“, kterou můžeme obejít strom, který by nám jinak vytvořit překážku a musel by být odstraněn.

Mesa Standard

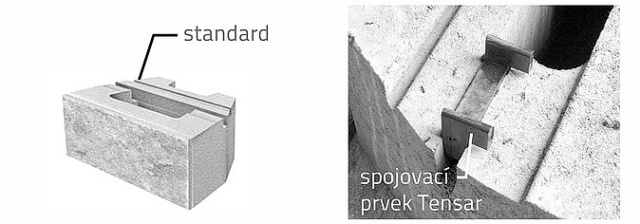

Tato modifikace je budována z tvarovek standard, kdy je možné vytvářet konstrukce ve sklonu 90° nebo 85° od vodorovné. Tvarovka má štípaný povrch a skládá se na vazbu. Propojení v  jednotlivých řadách je realizováno konektorem, kdy tento vytváří pevnou zarážku, která brání změně geometrie líce při hutnění zásypu.

Mesa Ashford

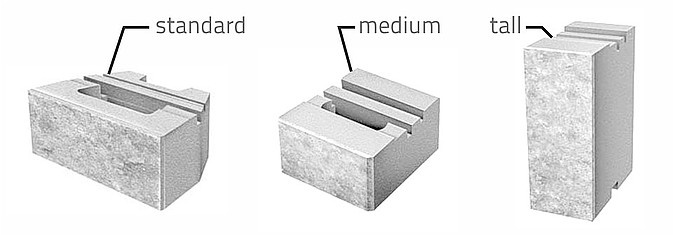

Na rozdíl od předchozí modifikace kombinuje tato tři typy tvarovek v různých velikostech – standard, medium, tall, které umožňují vystavět líc v několika skladbách vždy ve sklonu 90°. Skladby a barevné varianty tvarovek jsou výzvou pro architekty, kteří mohou navrhovat zajímavější konstrukce.

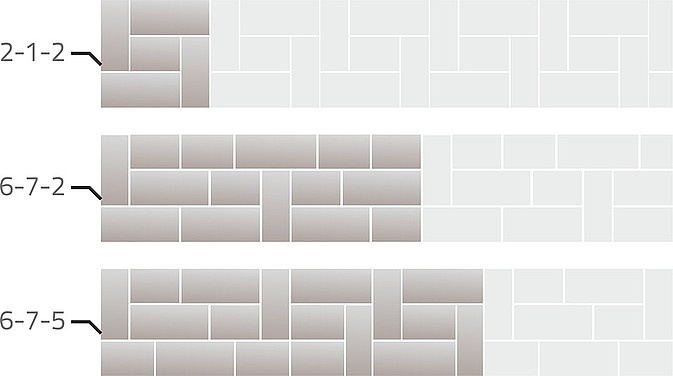

Ukázky skladeb modifikace Ashford (čísla ukazují počet tvarovek standard-medium-tall):



Technologické souvislosti

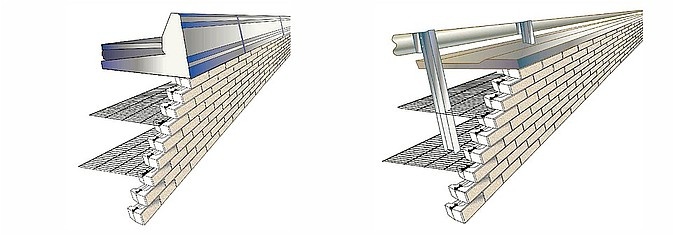

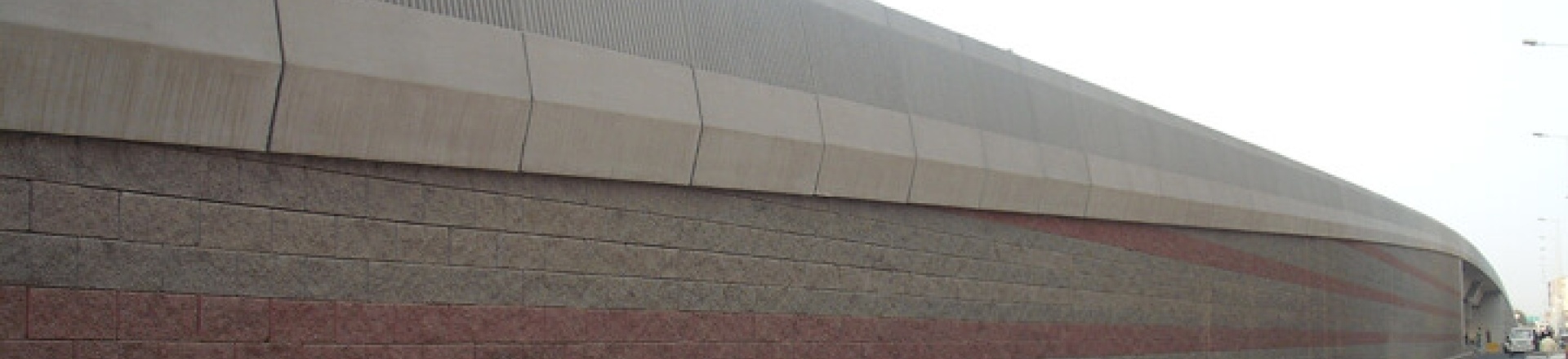

Ukončení zdi ze systému Tensartech Mesa je možné v její koruně provést ve více variacích. Jednou z variant je nalepení zákrytového prvku přímo na poslední řadu tvarovek mrazuvzdorným lepidlem. V případě nutnosti osazení svodidla přímo v koruně zdi je nutné navrhnout  železobetonovou římsu, na kterou bude svodidlo osazeno. Železobetonová římsa může být prefabrikovaná nebo monolitická a musí být navržena tak, aby vyhověla na překlopení a posunutí v základové spáře v případě nárazu vozidla. Pokud je možné svodidlo osadit ve větší vzdálenosti od koruny zdi, tak je možné sloupky beranit přímo do vyztuženého bloku.

Proč volit systém Tensartech Mesa?

Systémy Tensartech Mesa a Mesa Ashford přináší do stavební praxe řadu výhod:

• rychlost výstavby – při správné koordinaci na staveništi je možné dosahovat zajímavých výkonů
• nižší náklady na výstavbu – při srovnání vyztužených konstrukcí s konvenčními metodami jakými jsou železobetonové zdi nebo gabionové zdi dojdeme k závěru, že finanční úspora na objektu může dosahovat až 50%. V konkrétních případech, kdy opěrné konstrukce tvoří výraznou položku z ceny celé akce, se může stát, že zdánlivě ekonomicky neúnosné stavební dílo se nám rázem stane pro investora finančně dostupné a zajímavé. Tento přístup je nutné míst na zřeteli vždy a zvláště v dnešní obtížné době
• certifikace systému jako celku
• životnost konstrukce minimálně 120 let
