Zajištění stability svahů pomocí mechanických zemních kotev a prefabrikovaných drénů

Publikováno 19.08.2025

Široce se využívají v nejrůznějších geotechnických aplikacích, například při stabilizaci svahů a sesuvů, zajištění hlubokých stavebních výkopů nebo kotvení opěrných zdí. Konvenčně se pro tyto účely používají hřebíky, svorníky, tyčové nebo pramencové injektované horninové kotvy. Alternativu v tomto směru představují mechanické zemní kotvy.

Mechanické zemní kotvy Platipus

Mechanické zemní kotvy se instalují dynamickým zarážením do zeminy bez nutnosti vrtání a injektáže. Tímto postupem se zjednodušuje a urychluje montáž, což přispívá ke zvyšování efektivity  stavebních procesů, především v časově kritických a náročných projektech.

Konstrukčně se mechanická zemní kotva, stejně jako kotva horninová, skládá z volné délky (táhla), která umožňuje kotvu předepnout, hlavy kotvy a kořene.

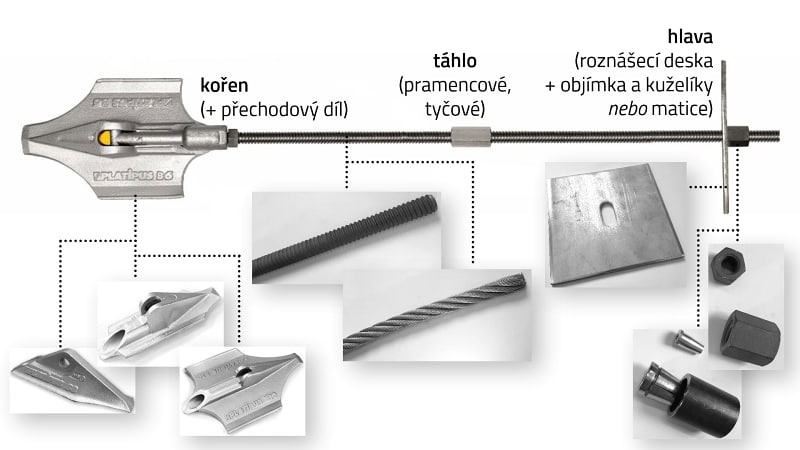

Základní konstrukční prvky mechanické zemní kotvy

Kořen kotvy je hlavním odlišujícím prvkem. U horninových kotev je kořenová část upnutá do základové půdy prostřednictvím injektáže. U mechanických zemních kotev je kořen tvořen specifickým tvarem kovového dílu a jeho odpor je v zemním prostředí mobilizován čistě mechanicky. Aktivace kořene v zemním prostředí je umožněna kloubovým uspořádáním kořene a táhla.

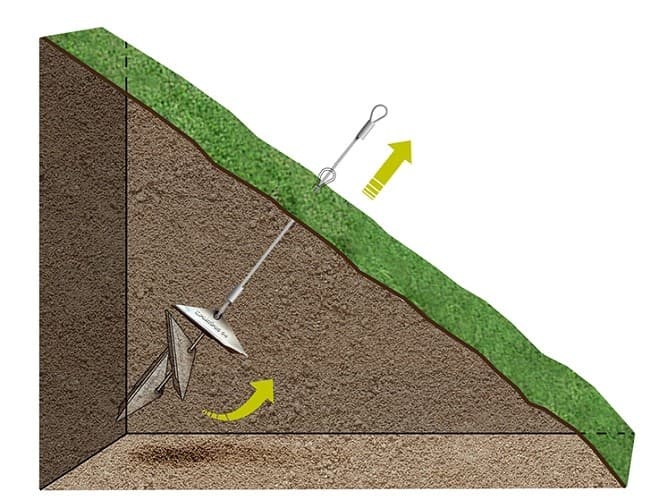

Aktivace kořene zemní kotvy

Volba materiálového provedení přirozeně podmiňuje životnost kotev, která se v rámci dostupných materiálů pohybuje od 5 do 120 let a je jedním z prvních rozhodovacích kritérií při návrhu. V běžných aplikacích se jako vstupní surovina používá galvanizovaná litina s kuličkovým grafitem.

Prefabrikované drény Platidrain

V mnohých geotechnických aplikacích je vhodné doplnit mechanické zemní kotvy o prefabrikované odvodňovací geosyntetické drény, které efektivně shromažďují vodu v zemním prostředí a následně ji kontrolovaně odvádějí z konstrukce.

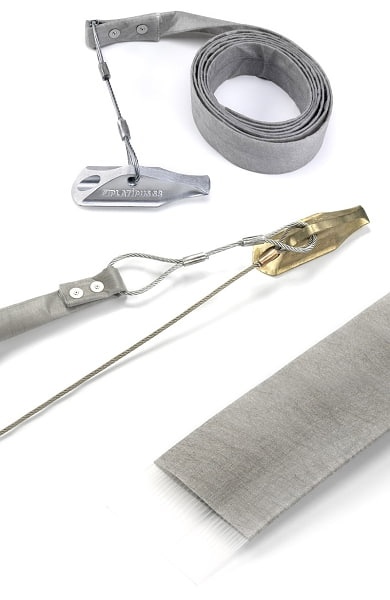

Prefabrikované drény Platidrain

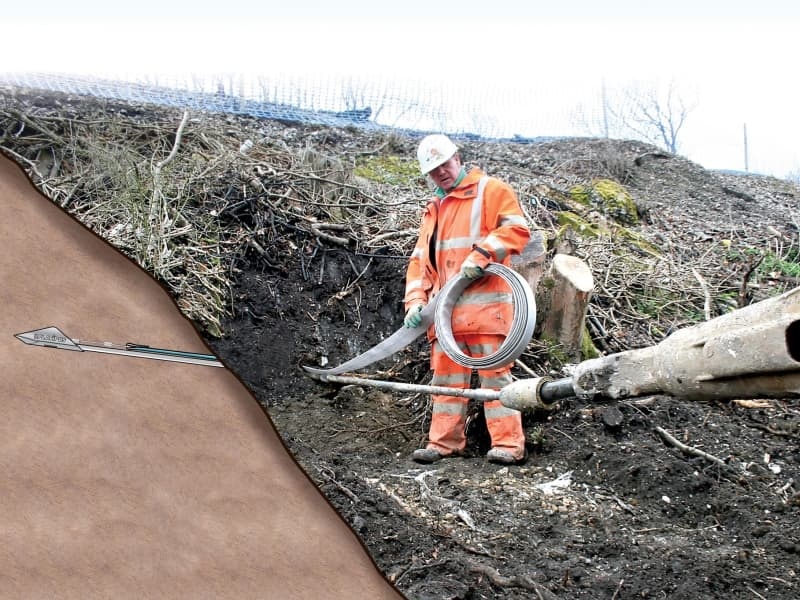

Drény jsou variantním řešením v místech, kde je potřeba eliminovat negativní účinky podzemní vody, jako je zvýšený hydrostatický tlak nebo eroze, které mohou ohrozit stabilitu a trvanlivost staveb. Pro instalaci se často využívají subhorizontální vrty, které umožňují umístění drénů pod úhlem, což zajišťuje efektivní odvodnění i v těžko přístupných nebo specifických geotechnických
podmínkách.

Instalace zemních kotev

Instalace zemních kotev se provádí pomocí nastavitelných ocelových tyčí. První dílec je vsazen do otvoru v kořeni kotvy a vhání kotevní systém do zemního prostředí. Pro příklep se používají
manuálně manipulovatelné nástroje charakteru bouracího kladiva s pneumatickým, elektrickým nebo hydraulickým pohonem, robustnější kotvy pak vyžadují strojní instalaci 2- až 8tunovými stroji.

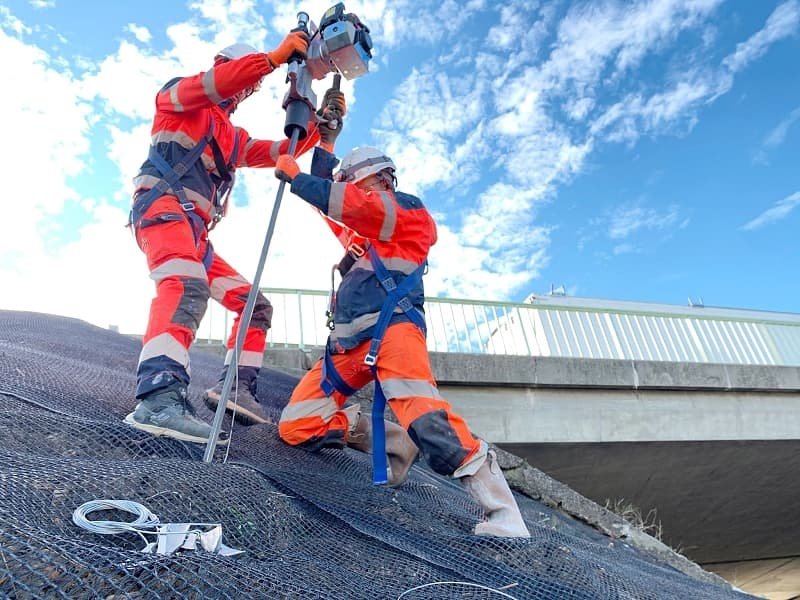

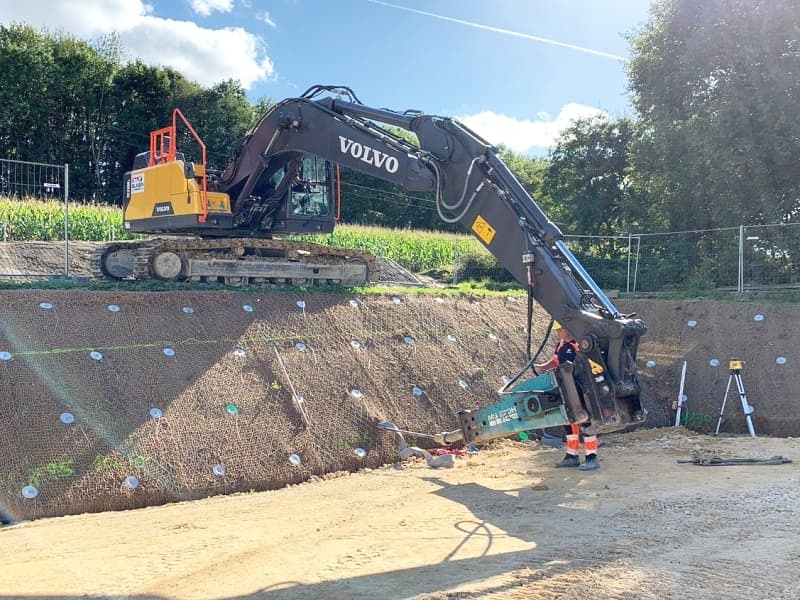

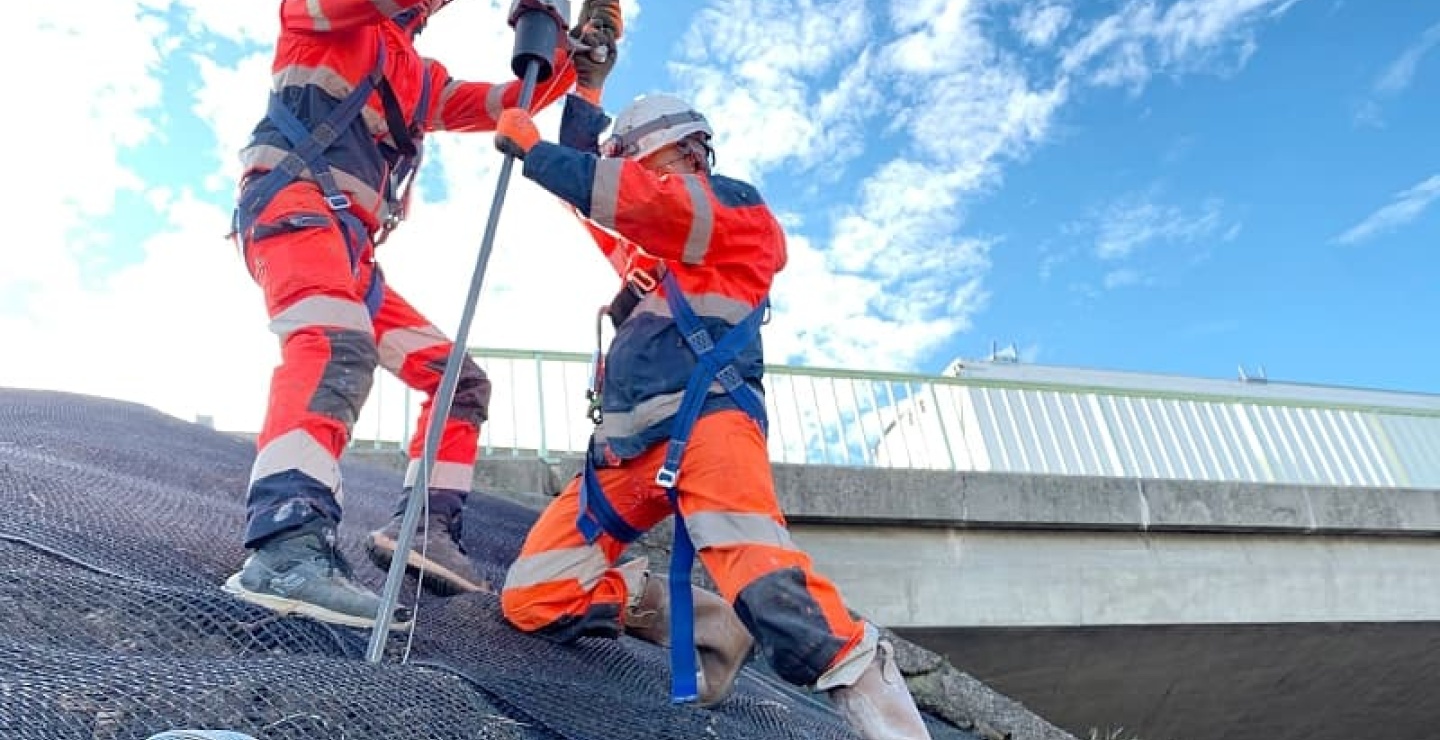

Instalace příklepem – manuální, strojní

Kořen kotvy je během instalační fáze orientovaný podélně a chová se jako dláto. Jakmile je dosaženo projektované hloubky kotvy, instalační tyč se vyjme a kotvu lze ihned aktivovat. Pro tento účel se používá hydraulické napínací zařízení, do kterého se upíná táhlo kotvy.

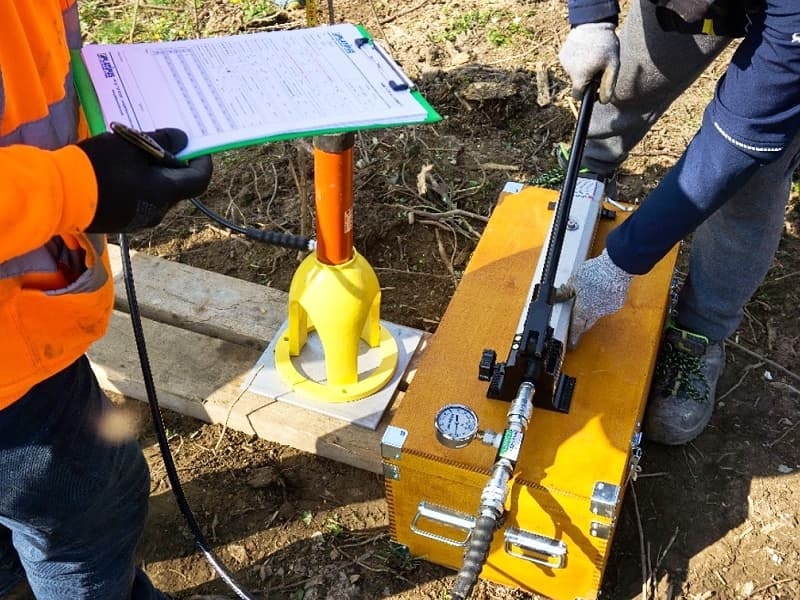

Hydraulické napínací zařízení

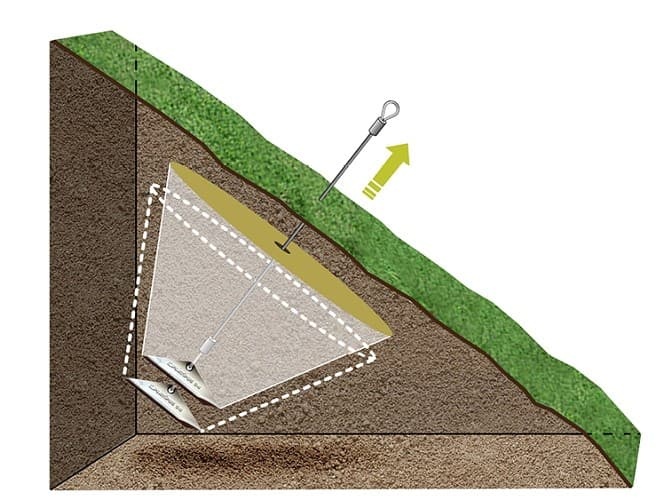

První fáze aktivace je pro správnou funkci kotvy nejdůležitější, protože během ní dochází ke vzpříčení kořene v zemině. Ve druhé fázi dochází ke stlačování zeminy a k postupné mobilizaci její smykové pevnosti. Montážní skupina dvou až tří pracovníků dokáže podle podmínek na stavbě zhotovit jednu kotvu do 30 minut a tento čas se s rostoucí zkušeností zkracuje.

Návrh zemních kotev a konstrukční zásady

Při návrhu délky a rastru zemních kotev je nutné dbát konstrukčních zásad. Kořeny kotev se nesmějí vzájemně ovlivňovat a jejich osová vzdálenost musí za tímto účelem odpovídat minimálně dvojnásobku menšího z rozměrů kořene kotvy. V praxi lze uvažovat minimální osovou vzdálenost 1,2 m a trojúhelníkový rastr. Druhou zásadou je zóna ovlivnění kořene kotvy, která se nesmí protínat s kritickou smykovou plochou, přičemž dosah zóny ovlivnění (ve směru táhla) je v tomto případě ekvivalentní dvojnásobku menšího z rozměrů kořene kotvy.

Při aktivaci kotvy dochází k jejímu vytažení až o trojnásobek většího z rozměrů kořene kotvy u jemnozrnných zemin, resp. o hodnotu většího z rozměrů kořene kotvy u hrubozrnných zemin. Pro vlastní aktivaci je dále nutné počítat s cca 1 m táhla nad úroveň povrchu konstrukce. Kotvami lze dosáhnout charakteristického odporu až 200 kN, typické jsou však hodnoty řádově desítek kN a s tímto vědomím je také nutné zvážit jejich případné použití v projektu.

Závěr

Mechanické zemní kotvy se uplatňují v širokém spektru geotechnických podmínek, zejména v podmínkách, kde by konvenční metody kotvení byly příliš nákladné, technicky složité nebo zcela neproveditelné, zejména v místech s omezeným přístupem nebo na těžko přístupných svazích. S těmito problémy se investor potýkal v rámci projektu rozšíření komunikace III/48414 (Pržno–Lubno), který se stal pilotním projektem technologie zemních kotev Platipus v České republice.

Původní varianta železobetonové zdi byla kvůli nákladům pro investora prakticky neproveditelná. Z tohoto titulu byla opěrná zeď nahrazena mechanickými zemními kotvami. Tato technologie několikanásobně zlevnila celé technické řešení zajištění svahu a v konečném důsledku umožnila realizaci záměru výstavby kanalizace a rozšíření komunikace. Realizace stavby začala na jaře 2024 na úseku 290 m se sklonem svahu 45–60° a výškou 3–6 m. Zhotovitel optimalizoval instalaci během ověřovacích zkoušek za účasti investora, projektanta, výrobce i dodavatele.

Finální povrchovou úpravu tvoří ocelová dvouzákrutová síť s protierozní georohoží a následným osázením půdopokryvnými rostlinami, čímž se celá konstrukce přirozeně začlení do krajinného rázu podhůří Moravskoslezských Beskyd.

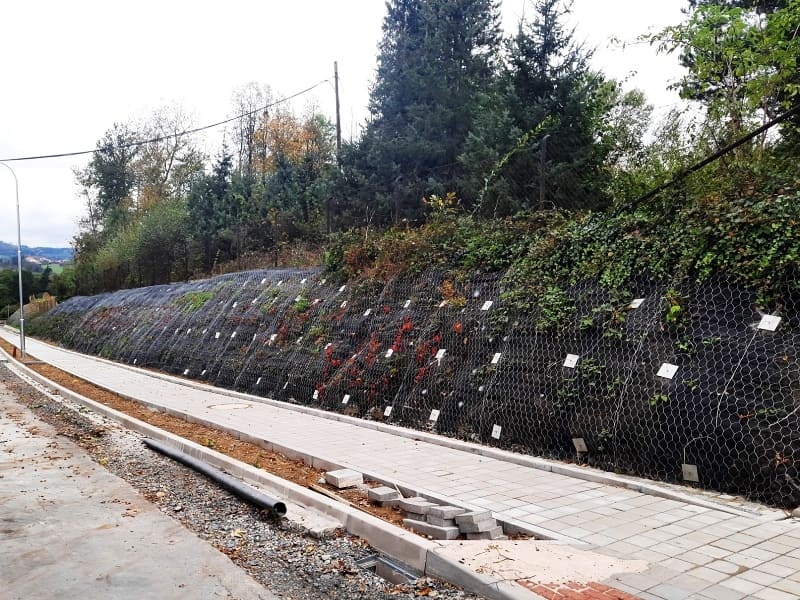

Lubno 2024, zářezový svah stabilizovaný příklepem hnanými zemními kotvami

Další informace o zemních kotvách najdete zde.
