Zvýšení únosnosti podloží geomříží

Mechanicky stabilizovaná štěrková vrstva může vytvořit provozně únosnější pracovní povrch nad nedostatečně únosným podložím a omezit deformace při pohybu stavební techniky.

Projevy nedostatečně únosného podloží

Problém nedostatečně únosného podloží se často projeví až při zahájení zemních prací. Přesné posouzení musí vycházet z geotechnických podkladů, aktuálního stavu a vlhkosti zeminy a požadavků budoucí konstrukce. Mezi hlavní projevy nedostatečné únosnosti podloží patří:

Stavební technika se boří

Při průjezdu vozidel se zemní pláň výrazně deformuje. Kola vytvářejí hluboké koleje a zemina je vytlačována do stran.

Nelze uložit první vrstvu kameniva

Nákladní vozidla nemohou bezpečně vjet na staveniště a kamenivo se při rozhrnování zatlačuje do měkkého podloží. Provádění se zpomaluje a roste spotřeba materiálu.

Podloží má proměnlivé vlastnosti

Na ploše se střídají místa s rozdílnou únosností. Navazující konstrukce proto není podepřena rovnoměrně a mohou vznikat lokální deformace.

Únosnost se zhoršuje po dešti

Zemina je citlivá na změny vlhkosti. Po srážkách nebo při zvýšení hladiny podzemní vody zemní pláň mění své vlastnosti a stává se obtížně sjízdnou.

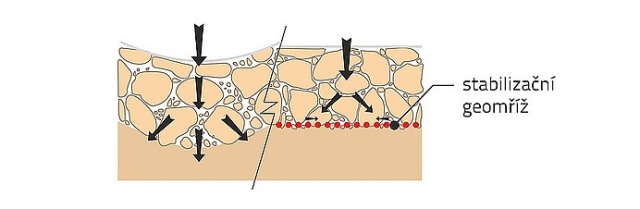

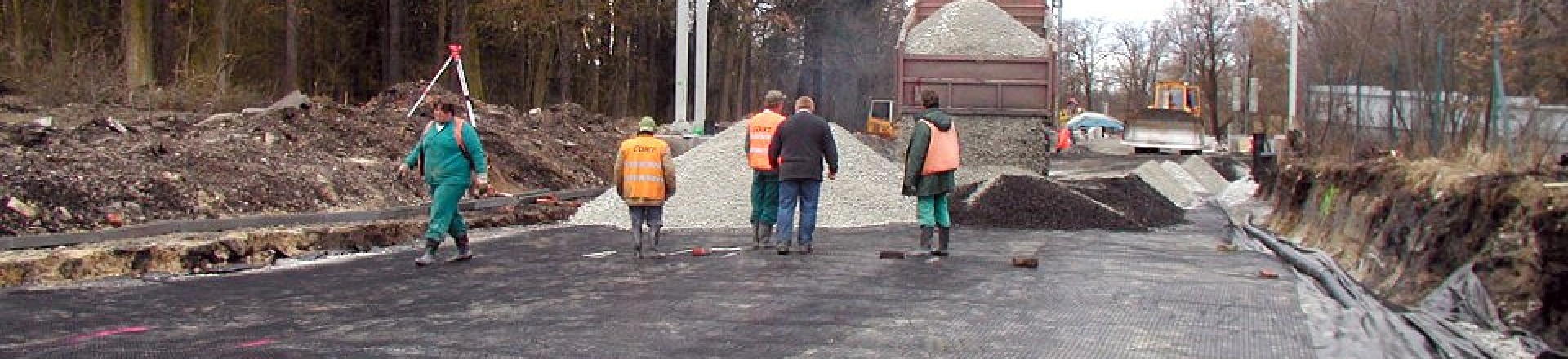

Princip mechanické stabilizace

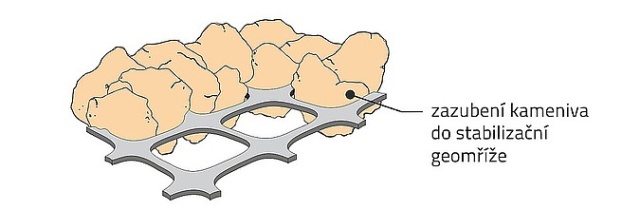

Po rozprostření a zhutnění proniknou zrna kameniva do otvorů geomříže a opřou se o její žebra. Vzájemné zaklínění zrn (interlocking) omezuje boční pohyb, rotaci a přeskupování zrn a vytváří mechanicky stabilizovanou vrstvu.

Mechanicky stabilizovaná vrstva může přispět k

• vytvoření sjízdné pracovní plochy
• omezení tvorby kolejí a místních deformací
• stabilnějším podmínkám pro ukládání dalších vrstev
• rovnoměrnějšímu přenosu zatížení na podloží
• omezení zatlačování kameniva do měkké zeminy

Výsledek závisí na vlastnostech podloží, zatížení, tloušťce a zrnitosti štěrkové vrstvy, poloze geomříže a vlastnostech konkrétního výrobku (geomříže).

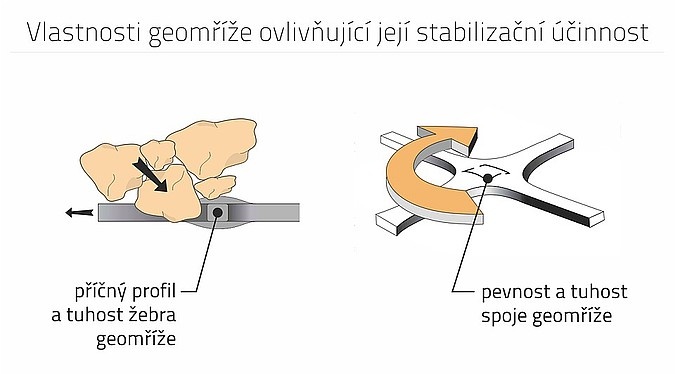

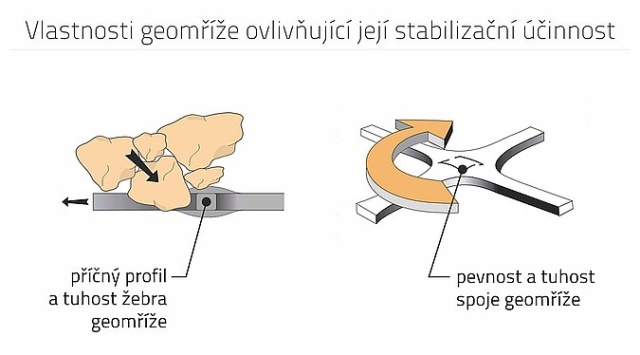

Vlastnosti geomříže důležité pro stabilizační účinek

Účinnost stabilizační geomříže nelze posuzovat pouze podle maximální pevnosti v tahu. Důležitá je geometrie a tuhost její struktury a především schopnost konkrétní geomříže spolupracovat s použitým kamenivem.

Pro stabilizační účinek jsou důležité zejména:

• příčný profil a tuhost žeber
• účinnost a stabilita spojů
• velikost a tvar otvorů ve vztahu k použitému kamenivu
• tuhost a stabilita struktury geomříže

Konkrétní výrobek je proto nutné volit s ohledem na návrhové funkce konstrukce, vlastnosti a zrnitost dostupného kameniva.

Prohlédnout stabilizační geomříže

Oblasti použití

Staveništní a dočasné komunikace

Mechanicky stabilizovaná vrstva může vytvořit sjízdnou trasu pro nákladní vozidla a stavební techniku. Návrh musí zohlednit provoz během výstavby, zejména předpokládanou četnost a zatížení náprav stavebních vozidel, případně pozdější využití komunikace.

Pracovní plochy pro stavební techniku

Řešení lze využít pro pracovní plochy těžkých jeřábů, vrtných souprav, pilotovací techniky a dalších těžkých strojů. U ploch s vysokým nebo lokálně soustředěným zatížením je vždy nutný individuální geotechnický návrh.

Silnice a zpevněné plochy

Za pomoci geomříže lze stabilizovat podkladní nebo jinou nestmelenou konstrukční vrstvu. Přínosem je spolehlivější a často rychlejší provádění a rovnoměrnější podpora navazujících konstrukčních vrstev.

Parkoviště a manipulační plochy

Mechanická stabilizace se uplatňuje na plochách s opakovaným pohybem vozidel, proměnlivým podložím nebo zvýšeným rizikem tvorby kolejí.

Lesní a nezpevněné cesty

Mechanicky stabilizovaná štěrková vrstva může omezit tvorbu hlubokých kolejí, ztráty štěrku a potřebu častého doplňování poškozených úseků.

Další dopravní a průmyslové konstrukce

Geomříže lze podle konkrétního návrhu využít také v konstrukčních vrstvách železnic nebo jako součást mechanicky stabilizované štěrkové vrstvy pod navazující průmyslovou výstavbou.

Omezení a doplňková opatření

Mechanická stabilizace není univerzálním řešením všech problémů podloží.

Zamokřené podloží

Pokud je hlavní příčinou problému voda, musí návrh řešit také její zdroj a odvedení nebo jinou úpravu vodního režimu. Geomříž může stabilizovat štěrkovou vrstvu, ale neodstraňuje příčinu zamokření.

Konzultovat problém se zamokřeným podložím

Riziko promísení vrstev

Geomříž sama o sobě nemusí zajistit potřebnou separaci. Pokud hrozí pronikání jemných částic do štěrkové vrstvy, doplňuje se vhodně navrženou geotextilií.

Separace zemin

Hluboce stlačitelné nebo organické zeminy

Mechanicky stabilizovaná vrstva může zlepšit podmínky při výstavbě, ale neřeší dlouhodobé sedání měkkých organických zemin.

Nehomogenní navážky

U nehomogenních nebo nedostatečně známých navážek je nutné posoudit jejich složení, mocnost, proměnlivost a předpokládané dlouhodobé chování. Může být nutná lokální výměna, stabilizační polštář nebo jiné kombinované geotechnické opatření.

Celková stabilita konstrukce

Pokud se řeší stabilita násypu, svahu nebo základové konstrukce, je nutné samostatné geotechnické posouzení. Stabilizace štěrkové vrstvy není náhradou vyztužení zemního tělesa ani návrhu založení stavby.

Typická skladba mechanicky stabilizované vrstvy

Konkrétní skladbu mechanicky stabilizované konstrukční vrstvy vždy určuje technický návrh. Obvykle zahrnuje:

• úpravu a srovnání zemní pláně
• návrh odvodnění nebo drenážního opatření
• separační geotextilii, pokud je potřebná
• vhodnou stabilizační geomříž
• vrstvu vhodného štěrkového kameniva
• doporučení na zhutnění podle požadavků projektu
• kontrolu dosažených parametrů

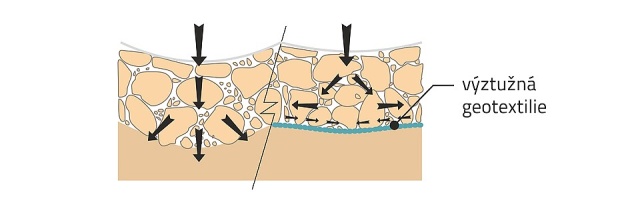

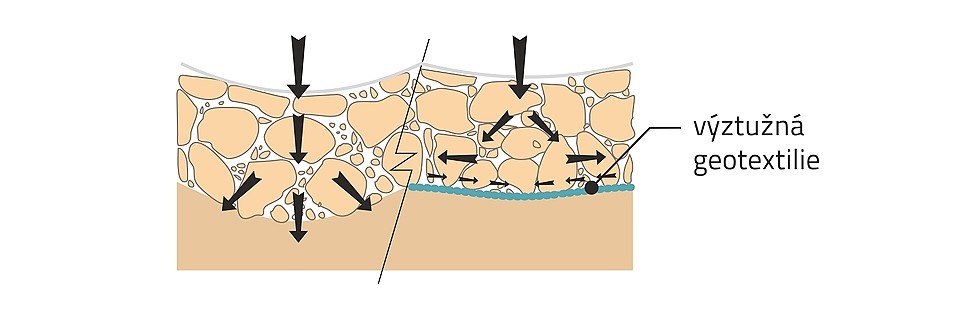

 Při běžné kombinaci separační geotextilie a stabilizační geomříže se geotextilie ukládá na zemní pláň a geomříž nad ni tak, aby mohla přímo spolupracovat se štěrkovou vrstvou.

Návrh mechanicky stabilizované vrstvy

Konkrétní tloušťku štěrkové vrstvy ani vhodný typ geomříže nelze určit pouze podle vizuálního stavu podloží nebo jednoho výsledku zkoušky. Pro základní posouzení je nutné zohlednit podmínky celé konstrukce.

Podklady pro základní posouzení

Pro zpracování návrhu potřebujeme zejména:

• vlastnosti a únosnost podloží včetně mocnosti a proměnlivosti málo únosné vrstvy
• vodní režim a informace o hladině podzemní vody a řešení odvodnění srážkových vod
• účel plochy a její požadované návrhové zatížení nebo únosnost
• dostupný druh a zrnitost kameniva a navrženou nebo předpokládanou skladbu
• podmínky výstavby, přístup na staveniště a požadovanou dobu používání

Na základě těchto podkladů se porovná výchozí a mechanicky stabilizovaná varianta a prověří se potřeba separace, odvodnění nebo lokální sanace. Výstupem může být doporučená skladba, tloušťka štěrkové vrstvy, poloha a typ geomříže a požadavky na provedení.

Nemusíte mít všechny podklady k dispozici. Pošlete nám informace, které máte, a domluvíme další postup.



Nejčastější otázky

Zvyšuje geomříž únosnost původní zeminy?

Geomříž nemění geotechnické vlastnosti původní zeminy. Společně s kamenivem vytváří mechanicky stabilizovanou vrstvu, která účinněji přenáší zatížení a lépe odolává deformacím. Výsledkem může být vyšší provozní únosnost pracovní plochy nad původním podložím.

Lze geomříž položit přímo na měkké podloží?

Ve většině případů ano. Podloží však musí být připraveno podle návrhu a je nutné posoudit riziko promísení vrstev, zamokření, poškození geomříže a nadměrných deformací při provádění.

Je vždy nutná separační geotextilie?

Ne. Geotextilie se používá tehdy, pokud je potřebná separace nebo filtrace. O její potřebě rozhodují vlastnosti podloží, zrnitost kameniva, vodní režim a požadavky konstrukce.

Separace zemin

Jak silná musí být vrstva kameniva?

Tloušťka závisí na vlastnostech a únosnosti podloží, návrhovém zatížení, počtu přejezdů, kamenivu, použité geomříži a maximální přípustné deformaci. Tloušťku tedy nelze určit pouze podle typu geomříže.

Lze po nezakryté geomříži jezdit stavební technikou?

Po nezakryté geomříži se nejezdí, protože hrozí její poškození. Proto musí být nejprve překryta navrženou vrstvou kameniva.

Vyřeší mechanická stabilizace zamokřené podloží?

Mechanická stabilizace může vytvořit stabilnější štěrkovou vrstvu nad zamokřeným podložím, sama však neodstraňuje příčinu přítomnosti vody. Návrh proto musí podle situace řešit také odvodnění nebo jinou úpravu vodního režimu.
