Lelekovice, nadstavba zdi
Svah u rodinného domu v Lelekovicích byl původně řešen technologií vyztužené zeminy, kdy líc v patě svahu do výšky 2 m byl tvořen systémovým řešením s lícními ocelovými panely s vyskládaným kamenivem se sklonem líce cca 85° od vodorovné. Na tyto navazoval svah ve sklonu líce 45° o výšce 6 m, celková výška konstrukce tedy činila 8 m. Konstrukce byla v obou popisovaných částech vyztužena geomřížemi, jejichž délky, rozteče a pevnost určil již dříve realizovaný projekt.
Realizace 2016

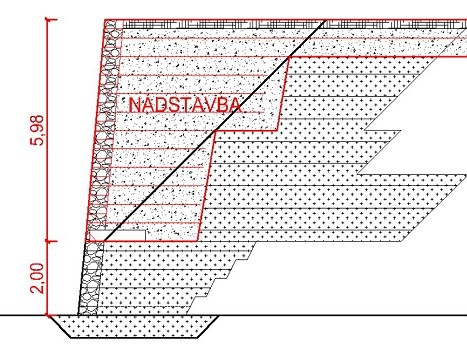

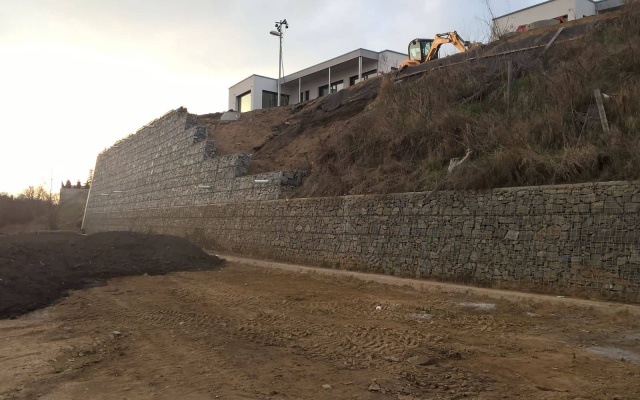

Novým požadavkem bylo nadvýšit konstrukci do plné výšky konstrukce ve sklonu 85°. Konstrukce byla založena na stávající opěrné zdi výšky 2 m, část navazujícího nadnásypu byl pro účely realizace odtěžen.

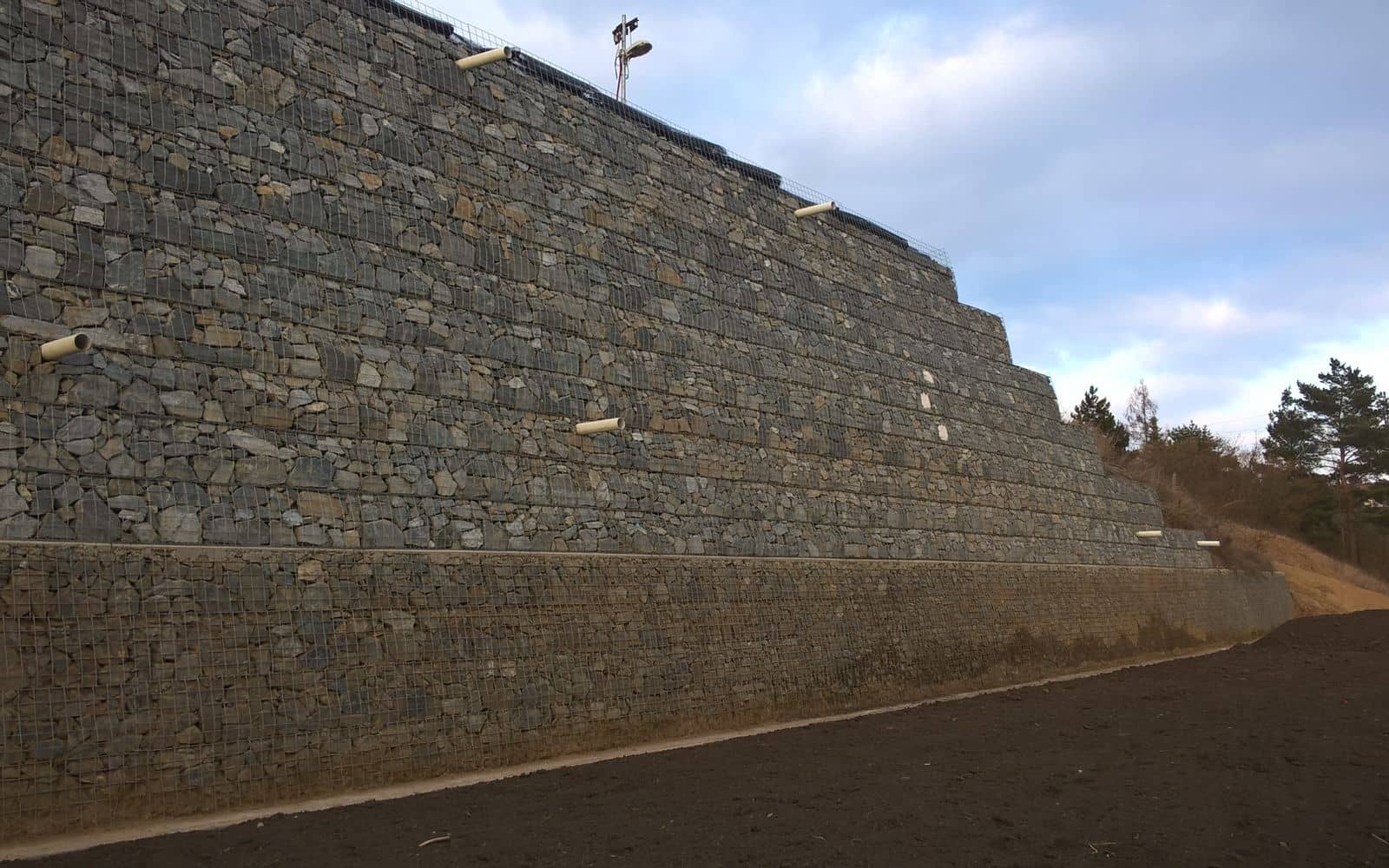

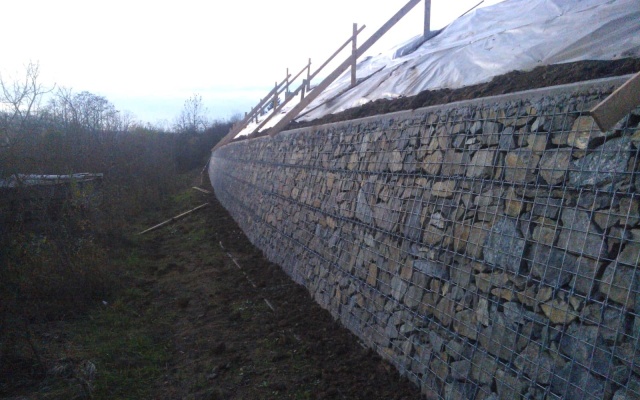

Nadstavba byla realizována pomocí systémové konstrukce vyztužené opěrné zdi s lícem z ocelových panelů certifikovaného systému GeoWall Rock vyskládaných kamenivem tak, aby plynule navazovala na stávající konstrukci. V rámci návrhu bylo nutné vyřešit propojení obou konstrukcí stávající a nové včetně všech nezbytných detailů.
Dodali jsme statický výpočet a materiál pro výstavbu vyztuženého strmého svahu.
Poloha stavby
Použité výrobky
Tuhá jednoosá monolitická geomříž – Tensar RE
