Mostní opěry na D1 u Spišského Hrhova

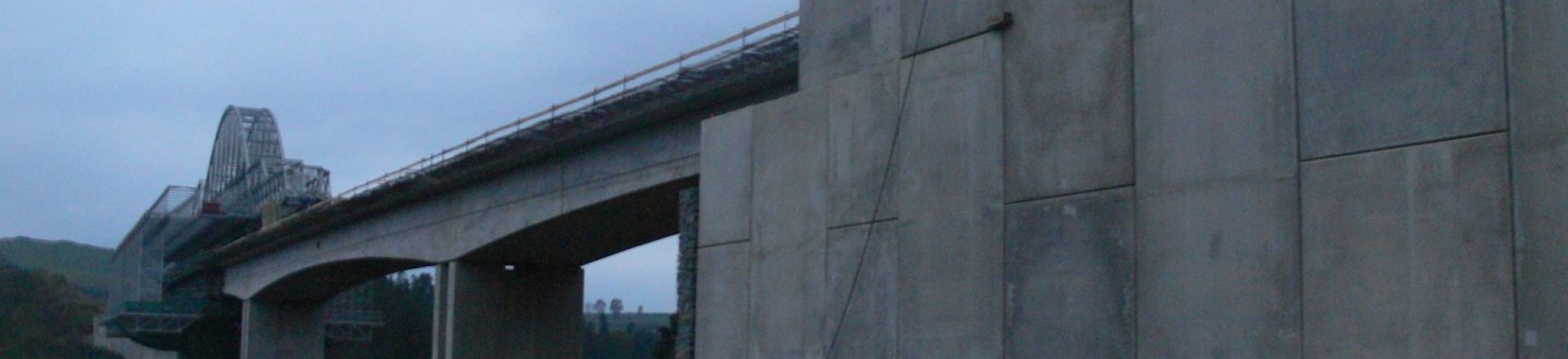

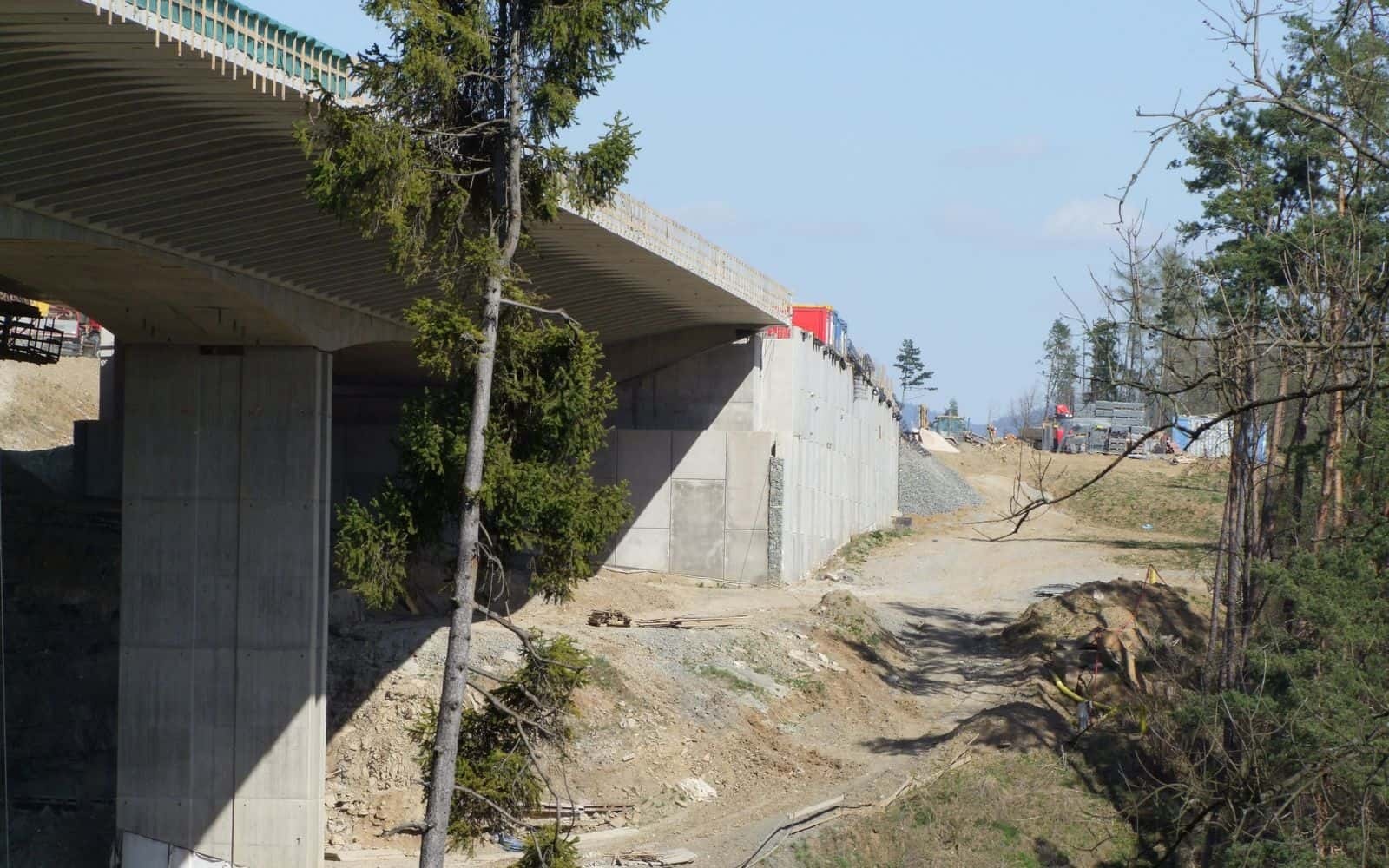

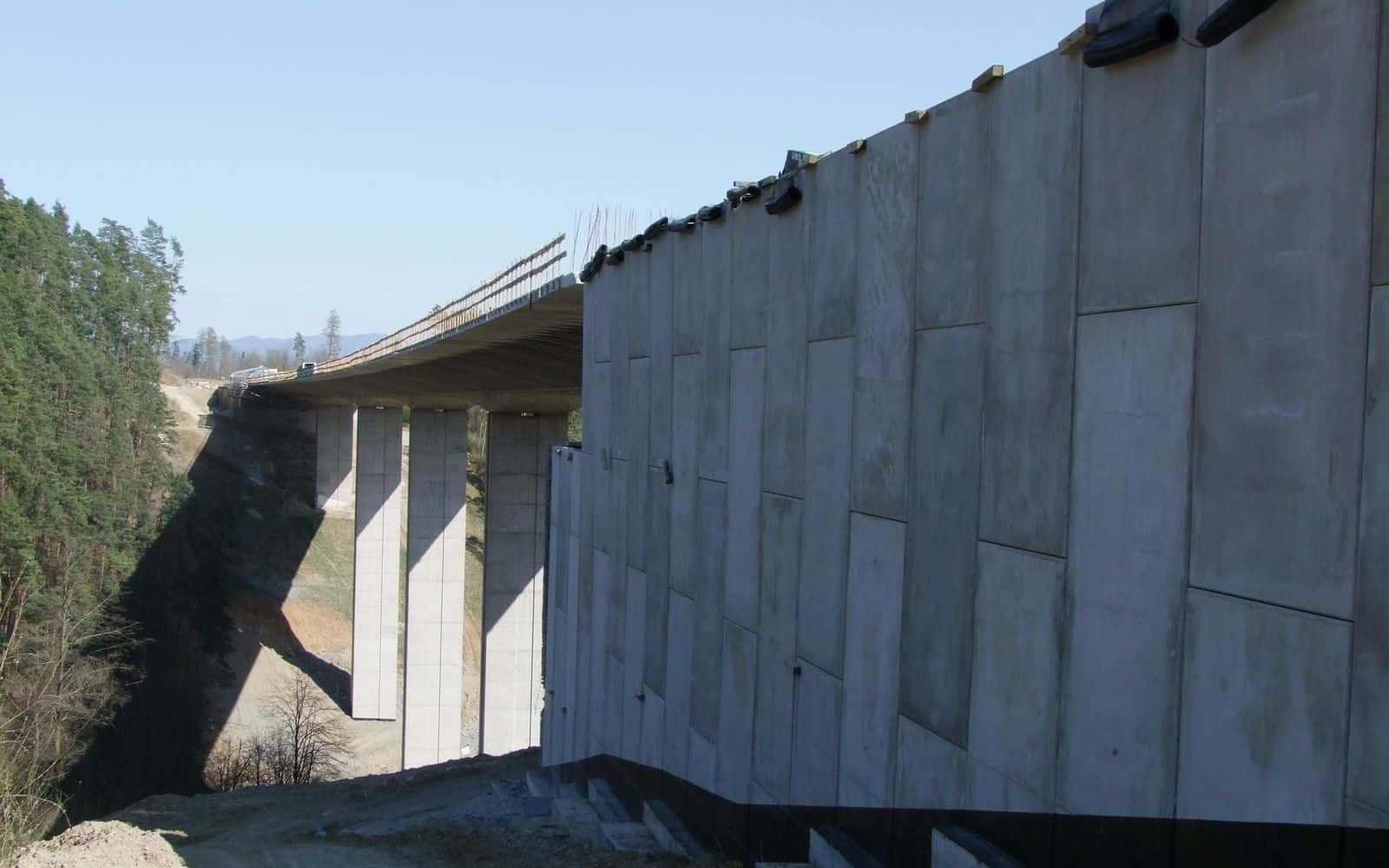

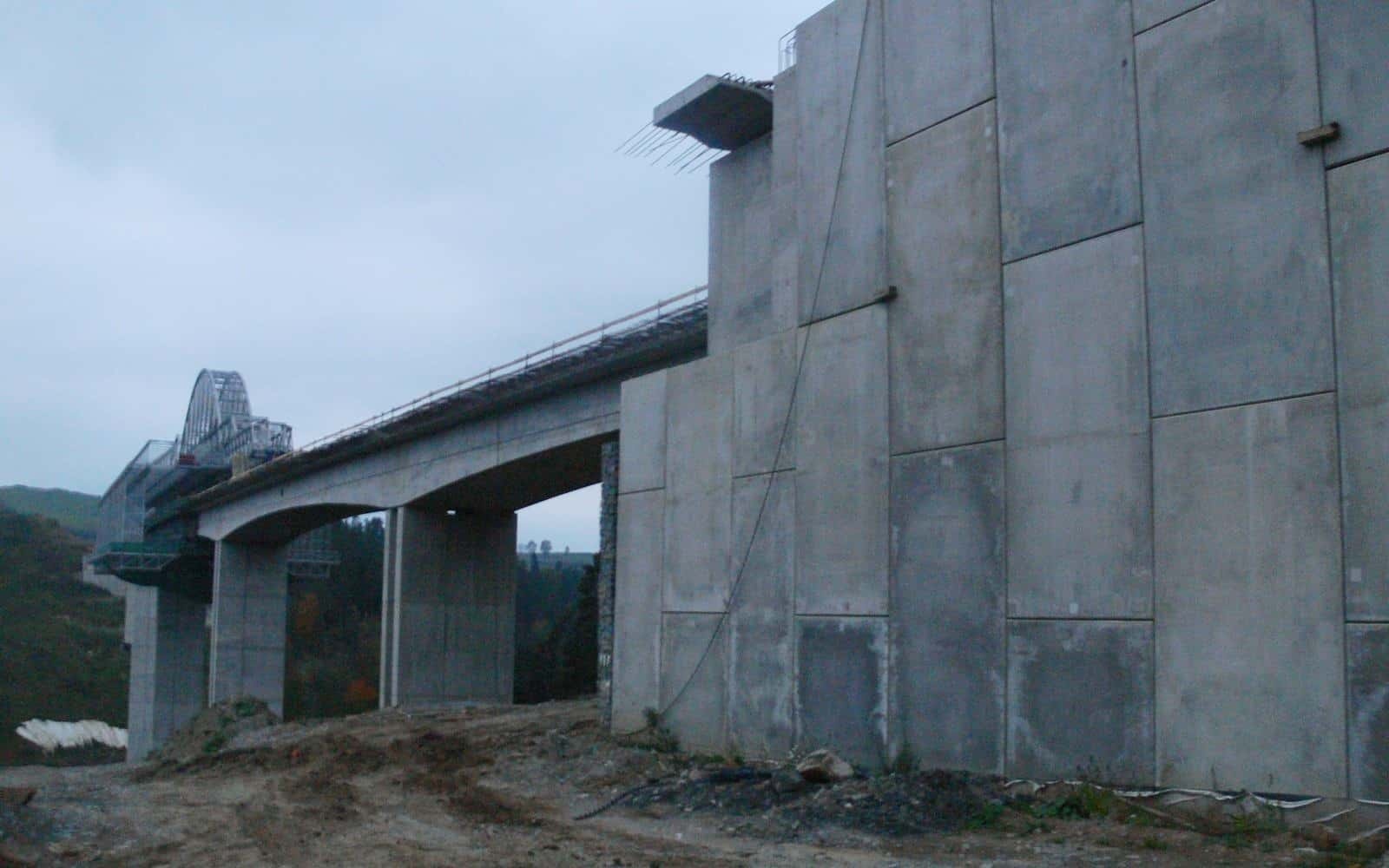

Součástí dálnice D1 Jánovce - Jablonov je dominantní šestipolový most přes údolí Londinského potoka, který má nosnou konstrukci dlouhou víc jak 480 m a jeho výška je 59 metrů nad terénem. Opěry mostu jsou z vyztužené zeminy s betonovými panely na líci.
Realizace 2014
První opěra je založena plošně na bloku vyztužené zeminy. Druhá opěra kombinuje hlubinné (pilotové) založení, které přenáší veškerá zatížení a zachycuje působící zemní tlak. Obě opěrné zdi mají líc ve sklonu 90°.

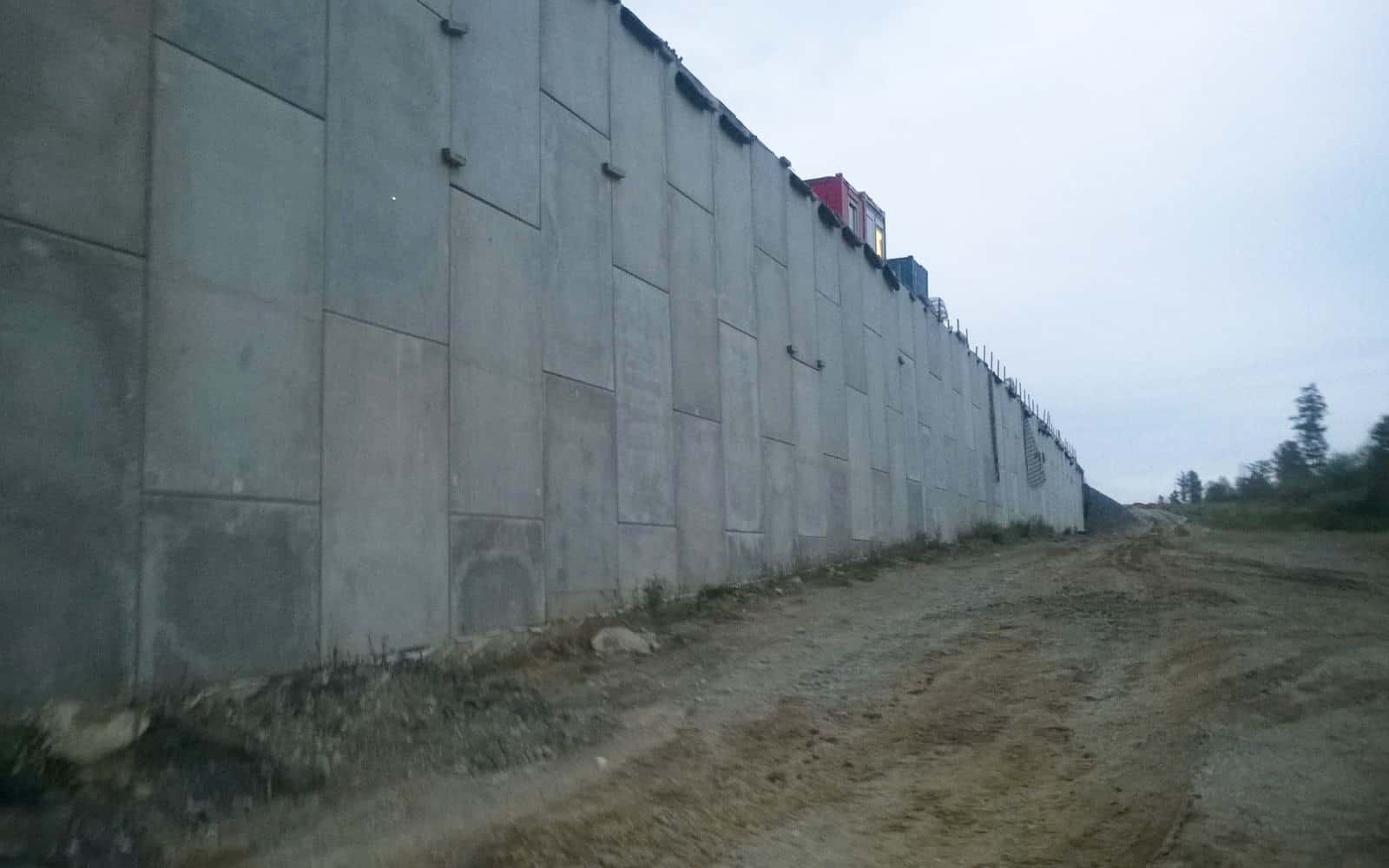

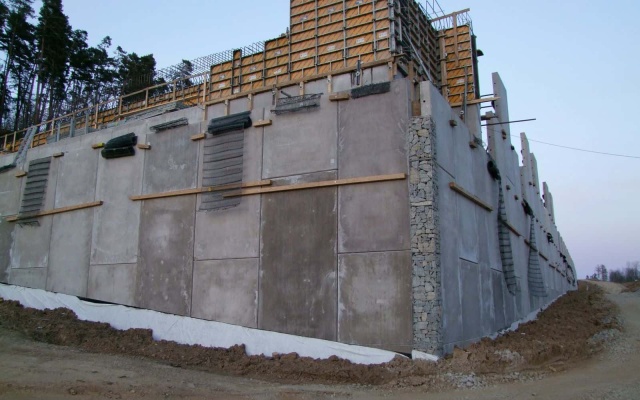

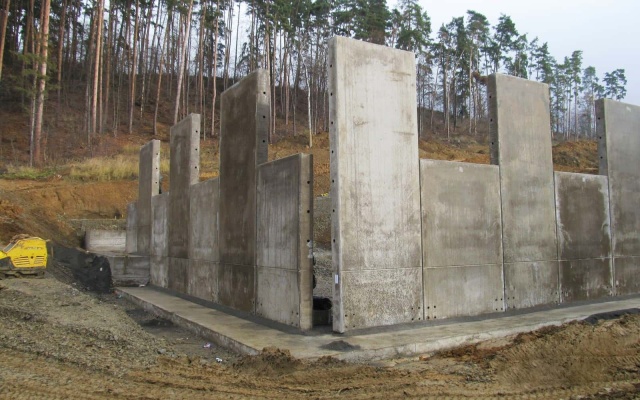

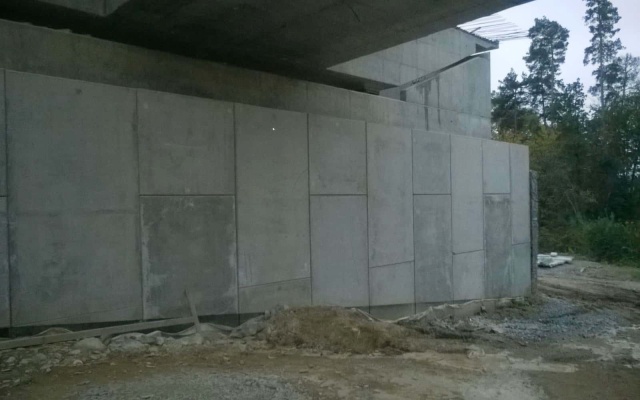

Jsou postaveny technologií vyztužené zeminy, kdy geosyntetické výztužné prvky zajišťují statickou stabilitu konstrukce. Líc konstrukce je tvořený velkoplošnými železobetonovými prefabrikovanými panely. Celková pohledová plocha panelů je 695 m2 u první opěry a 1 390 m2 u druhé.
Dodali jsme statický výpočet mostních opěr a výztužné geomříže.
Poloha stavby
Použité výrobky
Měkká tkaná geomříž – Miragrid GX
