Opěrná zeď Lubeň, D1 Přerov - Lipník nad Bečvou

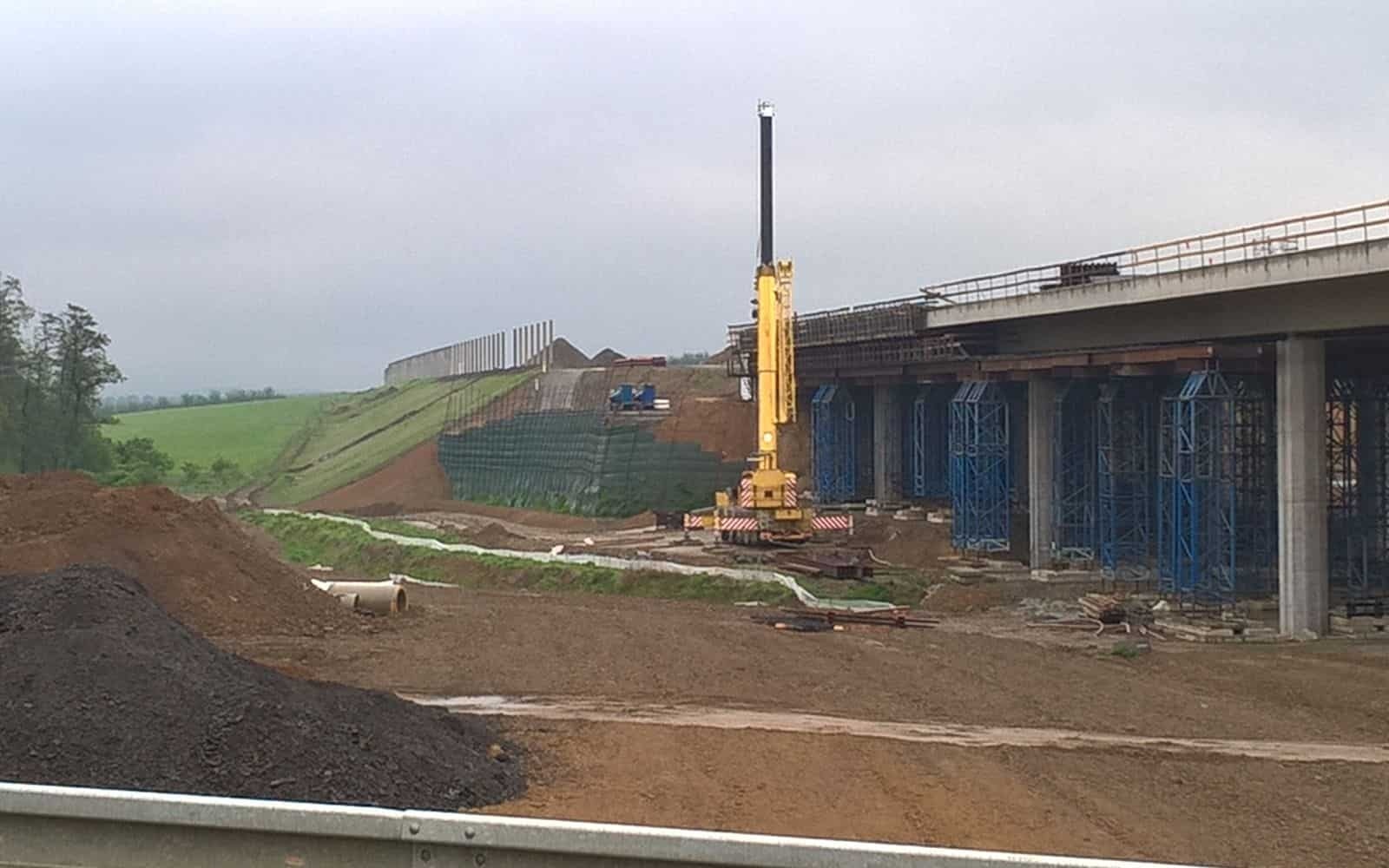

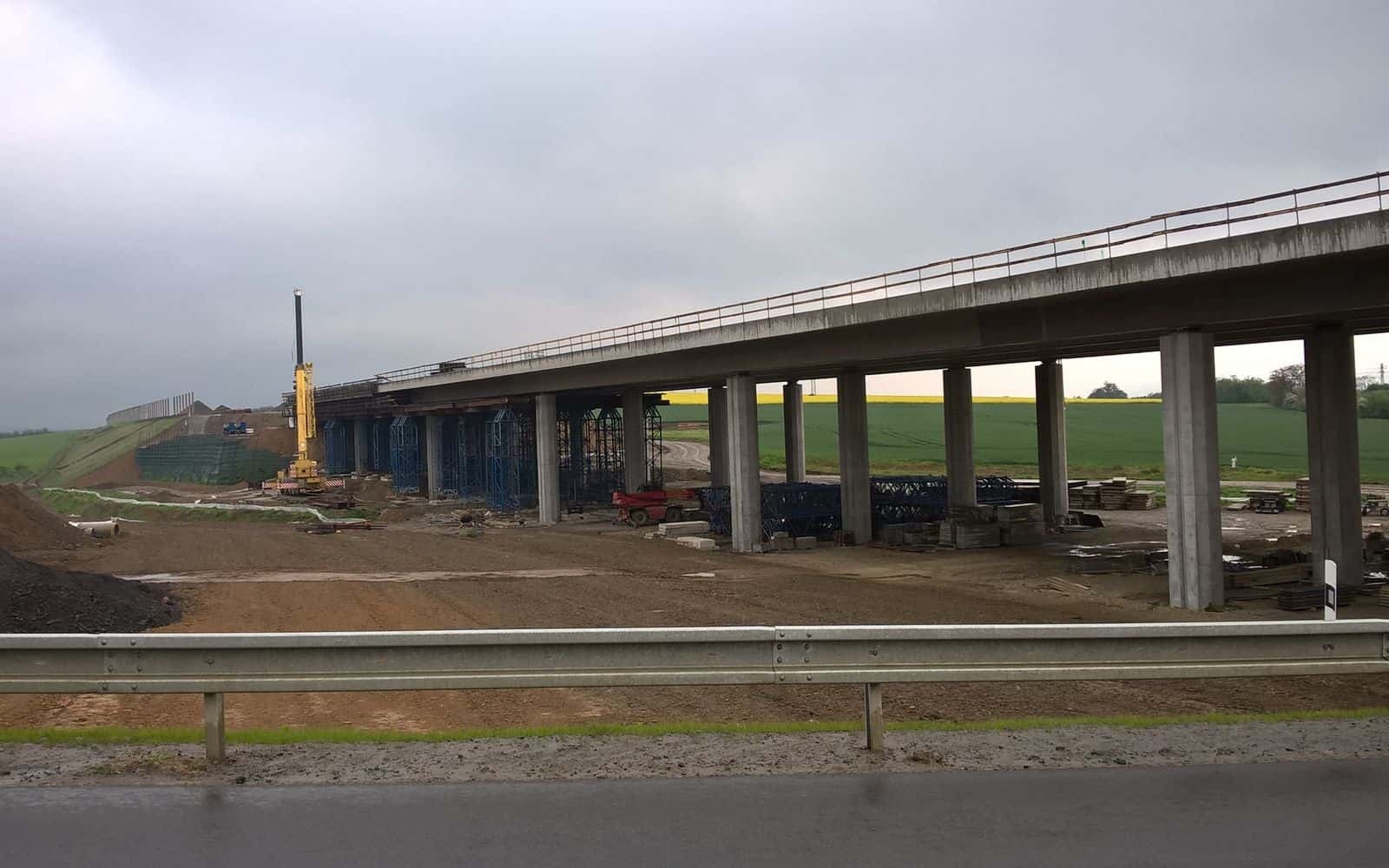

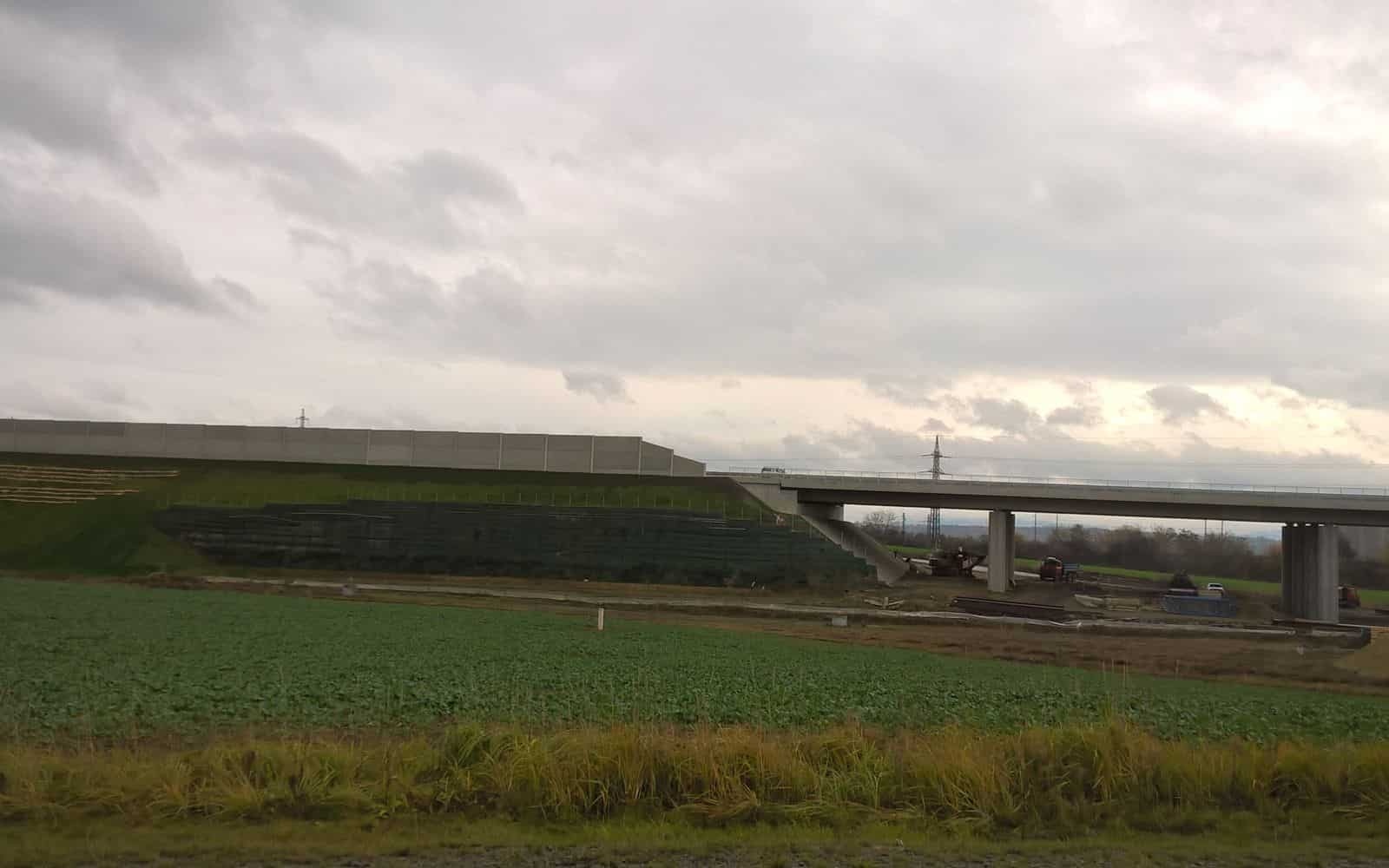

Účelem opěrné zdi je překonání výškového rozdílu mezi horní úrovní násypového tělesa nově budované dálnice D1 a přilehlou polní cestou.
Realizace 2018

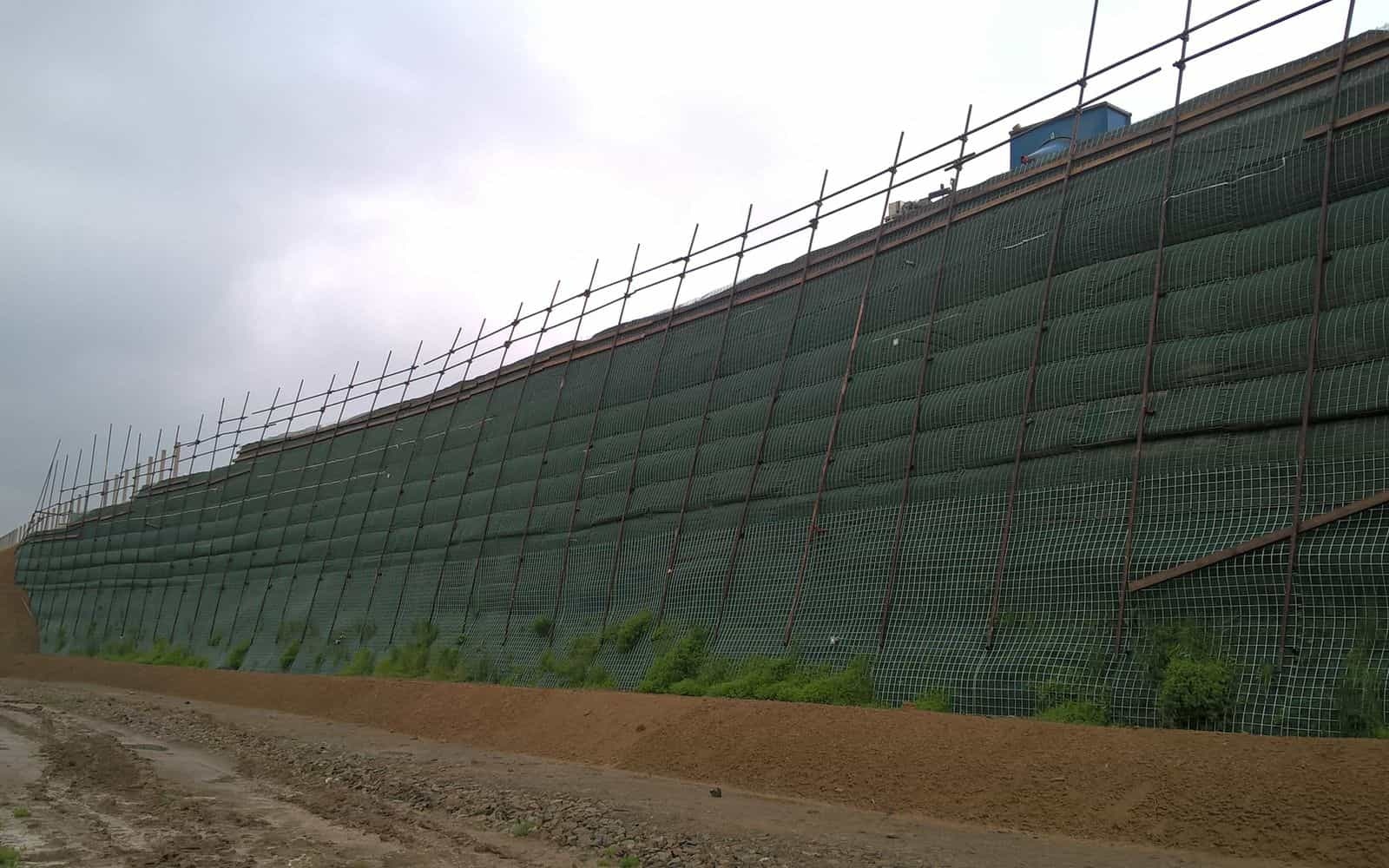

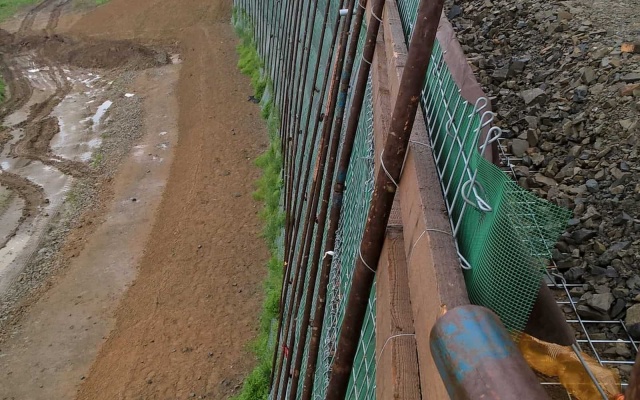

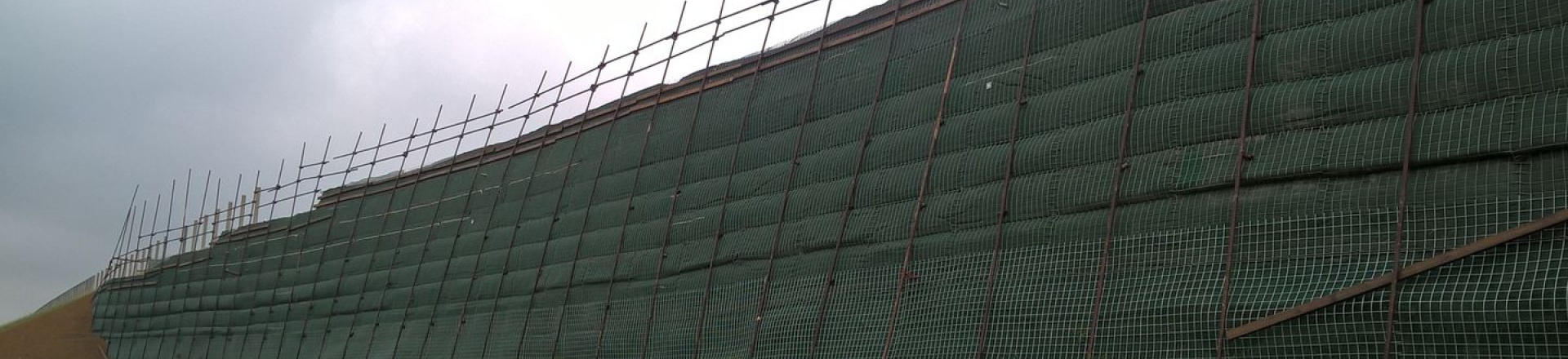

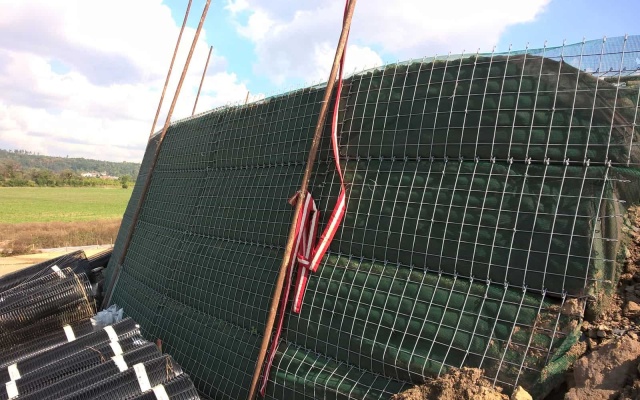

Opěrná zeď je navržena jako konstrukce z vyztužené zeminy s ozeleněným strmým poddajným lícem ve formě svařované ocelové sítě, pomocí kterého je stavba lépe začleněna do okolní krajiny. S ohledem na sklon líce (5:1) je ozelenění realizováno pomocí popínavých rostlin.

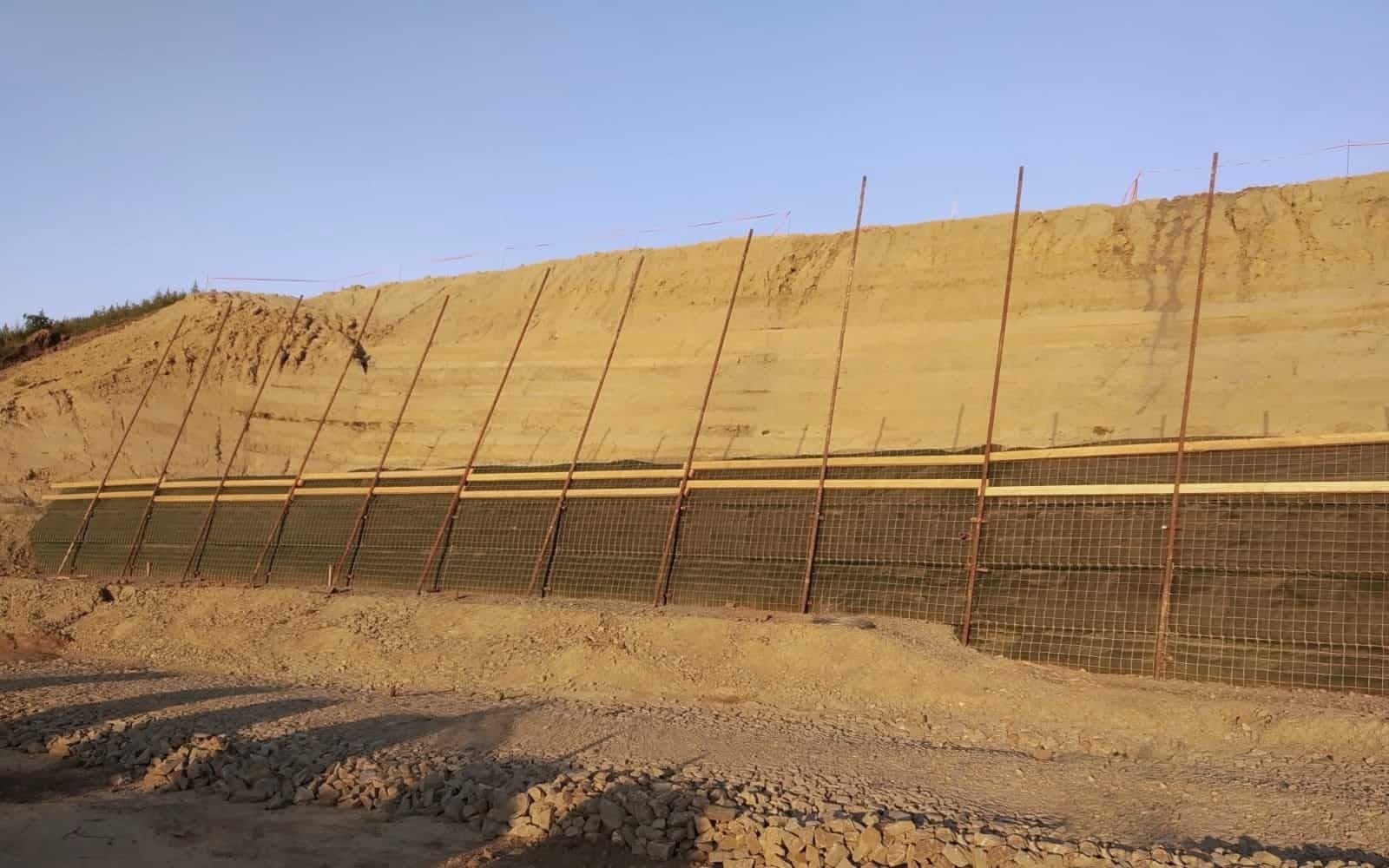

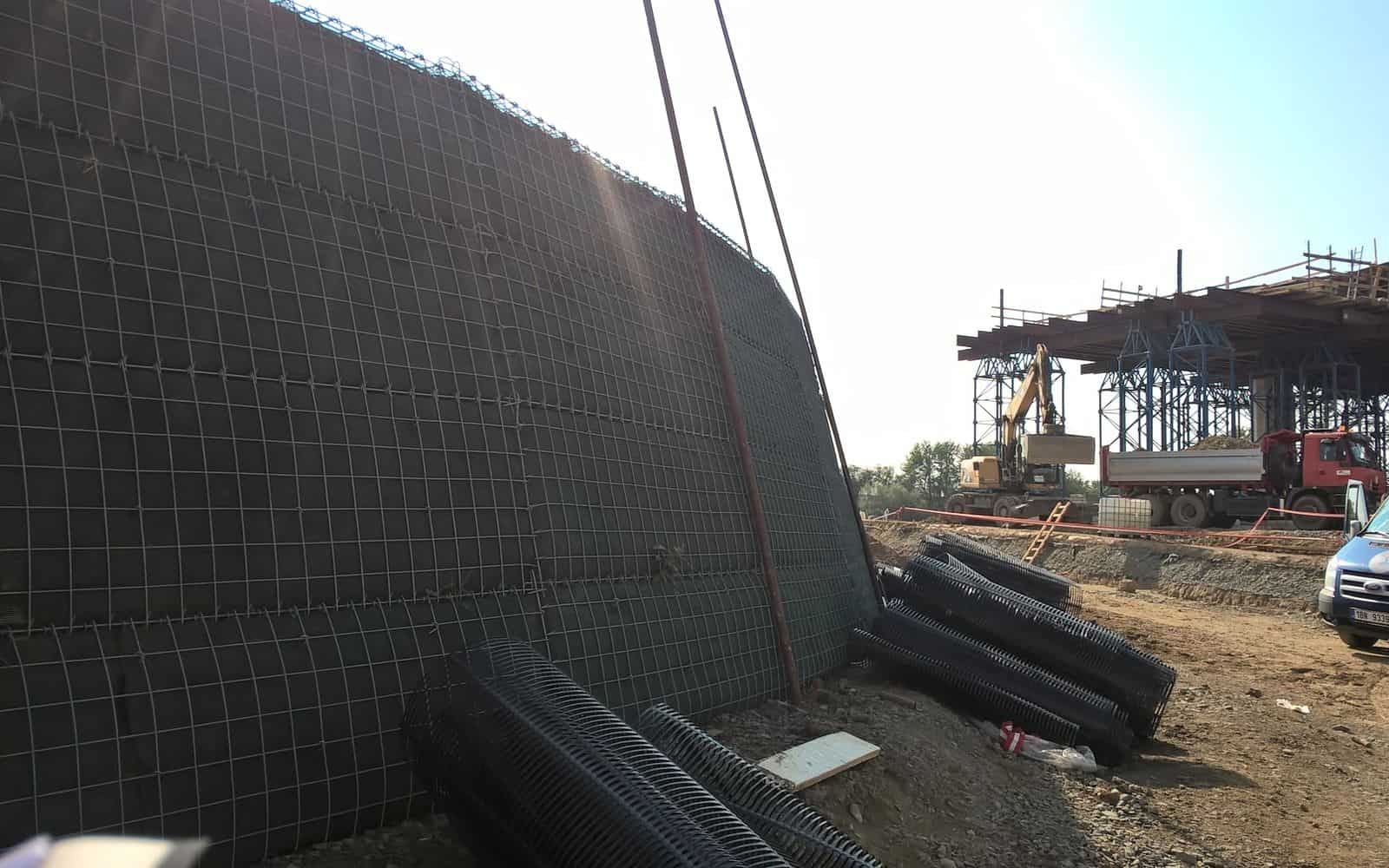

Zeď je založena na sanační štěrkopískové vrstvě. Konstrukce dosahuje výšky téměř 9,0 m se sklonem 5:1. Na konstrukci je nevyztužený nadnásyp ve sklonu 1:2 výšky ca 4,5 m. Vyztužení je realizováno pomocí jednoosých geomříží Tensar 500RE.
Dodali jsme statický výpočet, materiál pro výstavbu vyztuženého strmého svahu, technologický předpis včetně kontrolního zkušebního plánu, technické konzultace při výstavbě.
Poloha stavby
Použité výrobky
Tuhá jednoosá monolitická geomříž – Tensar RE
Tuhá jednoosá monolitická geomříž
Gabionová síť ukončená smyčkou – SPEEDY
Gabionová síť ukončená smyčkou
