Opěrná zeď z velkoplošných panelů na dálnici D47 v Ostravě (rampa 8 MÚK Rudná)

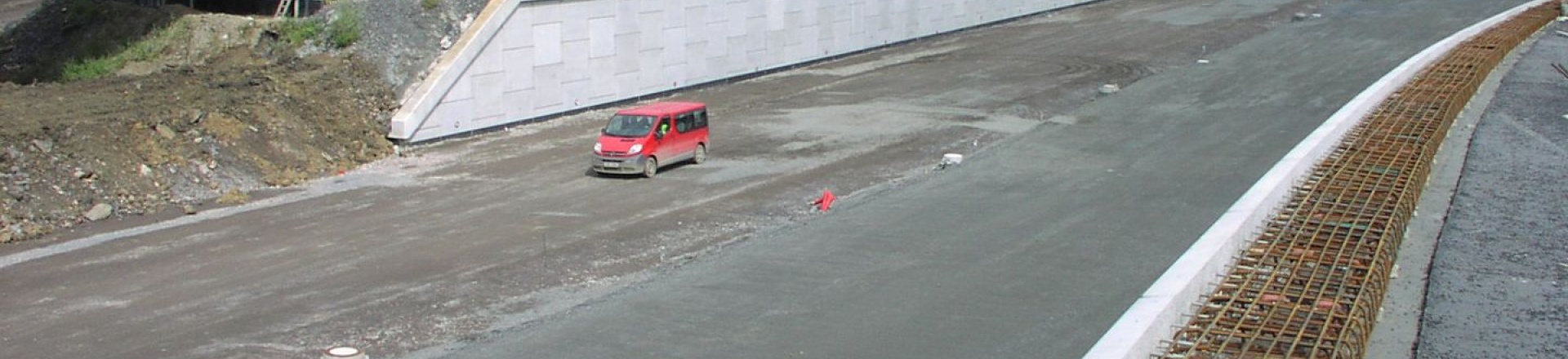

Opěrná zeď je situována mezi dálnicí D47 a rampou 8 rondelu MÚK Rudná, který řeší mimoúrovňové křížení dálnice D47 s ul. Rudná (R 24,5). Opěrná zeď řeší ukončení násypu tak, aby bylo možno vybudovat rampu 8 nad dálnicí. Požadavkem bylo navrhnout estetickou konstrukci, která by vyhovovala požadavkům ochrany přírody a bezpečnosti provozu na dálnici a přilehlé rampě.
Realizace 2005

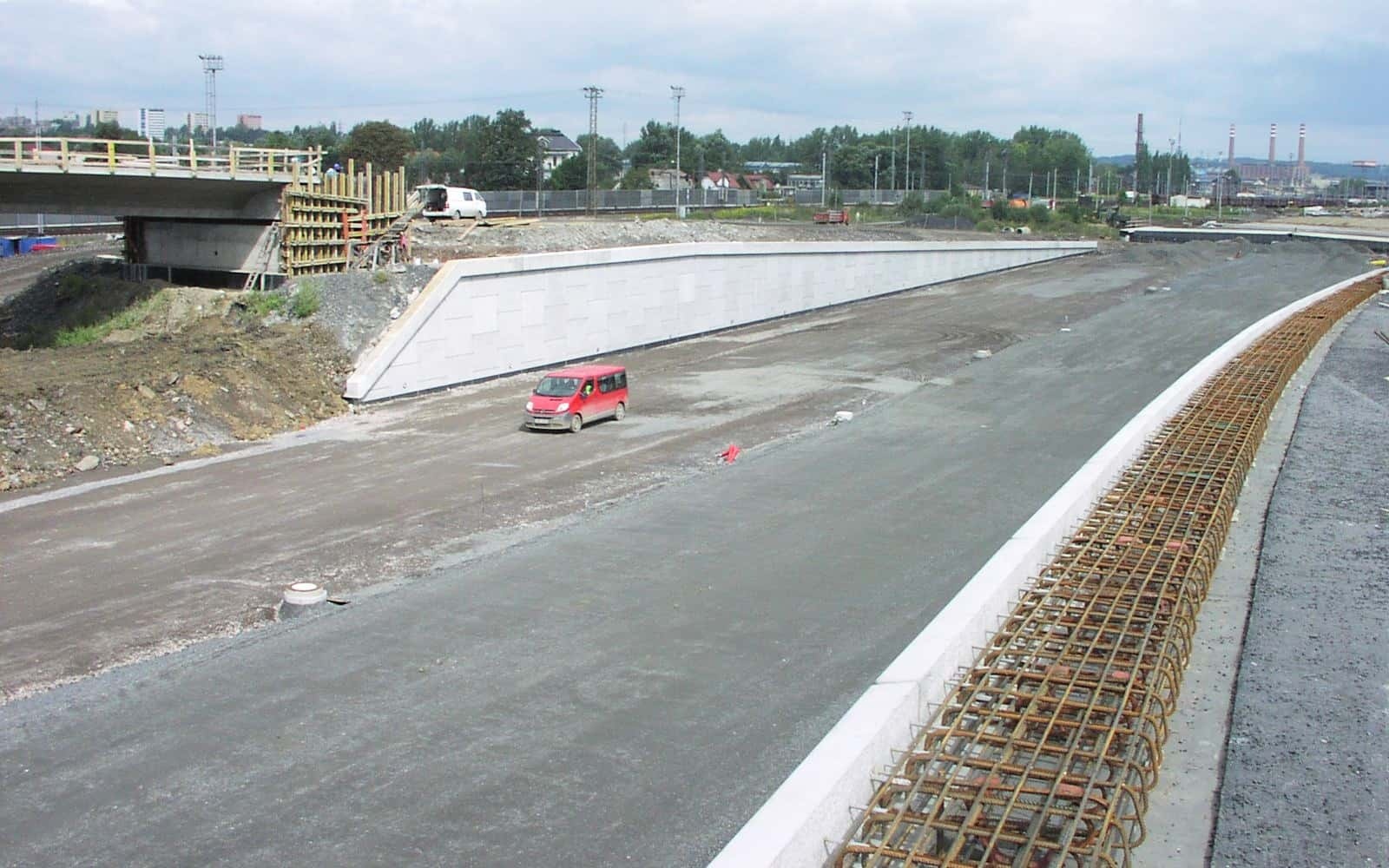

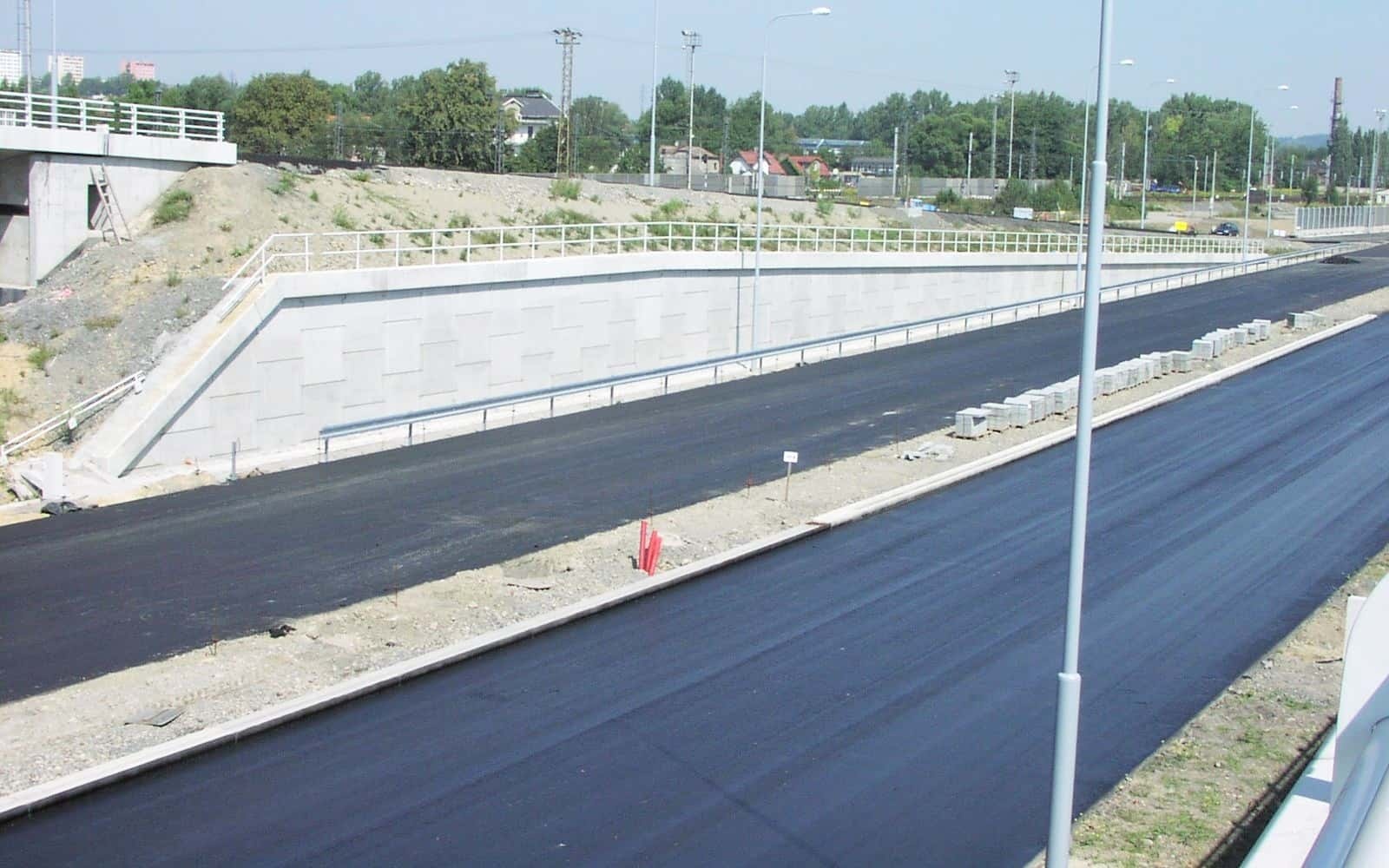

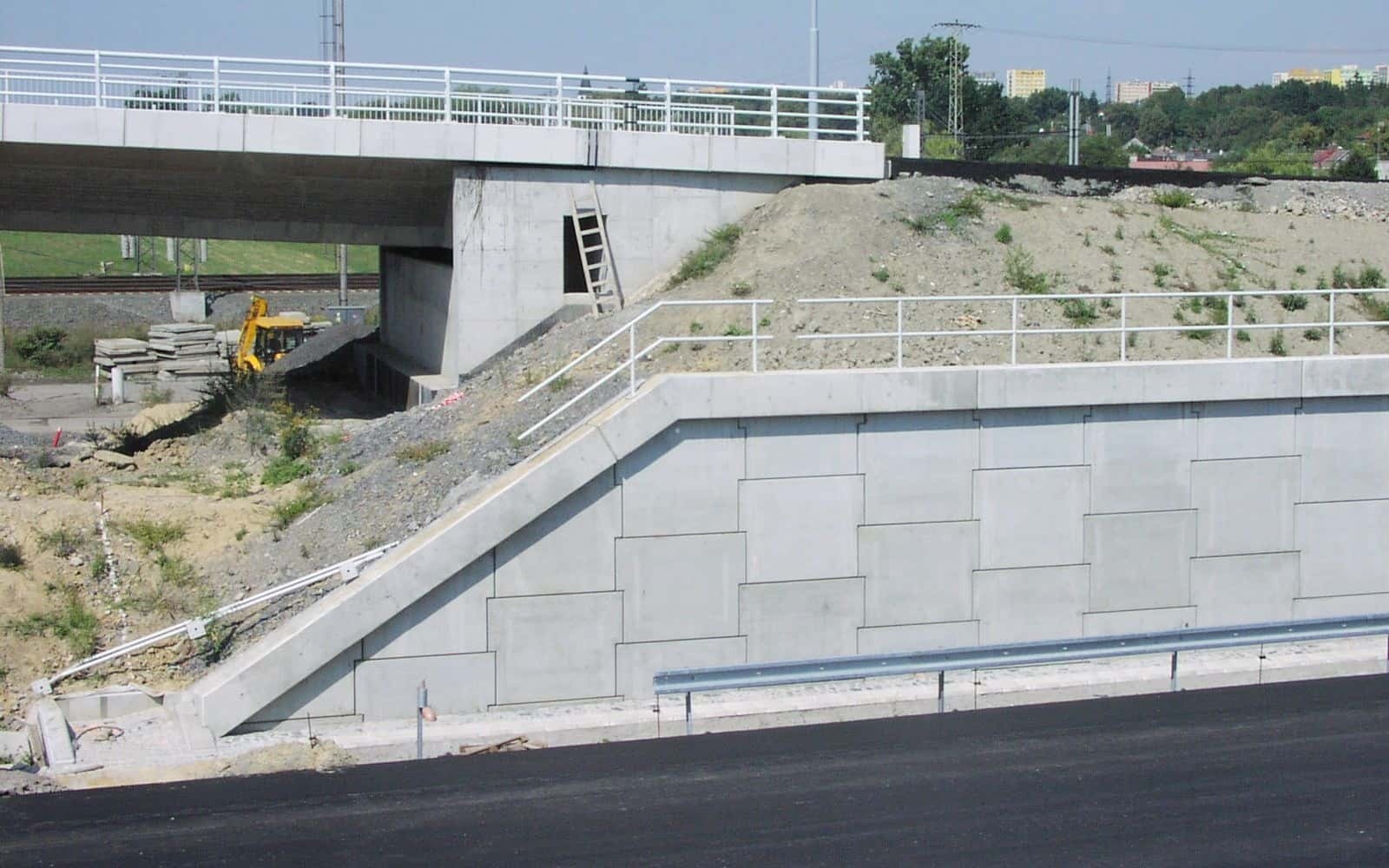

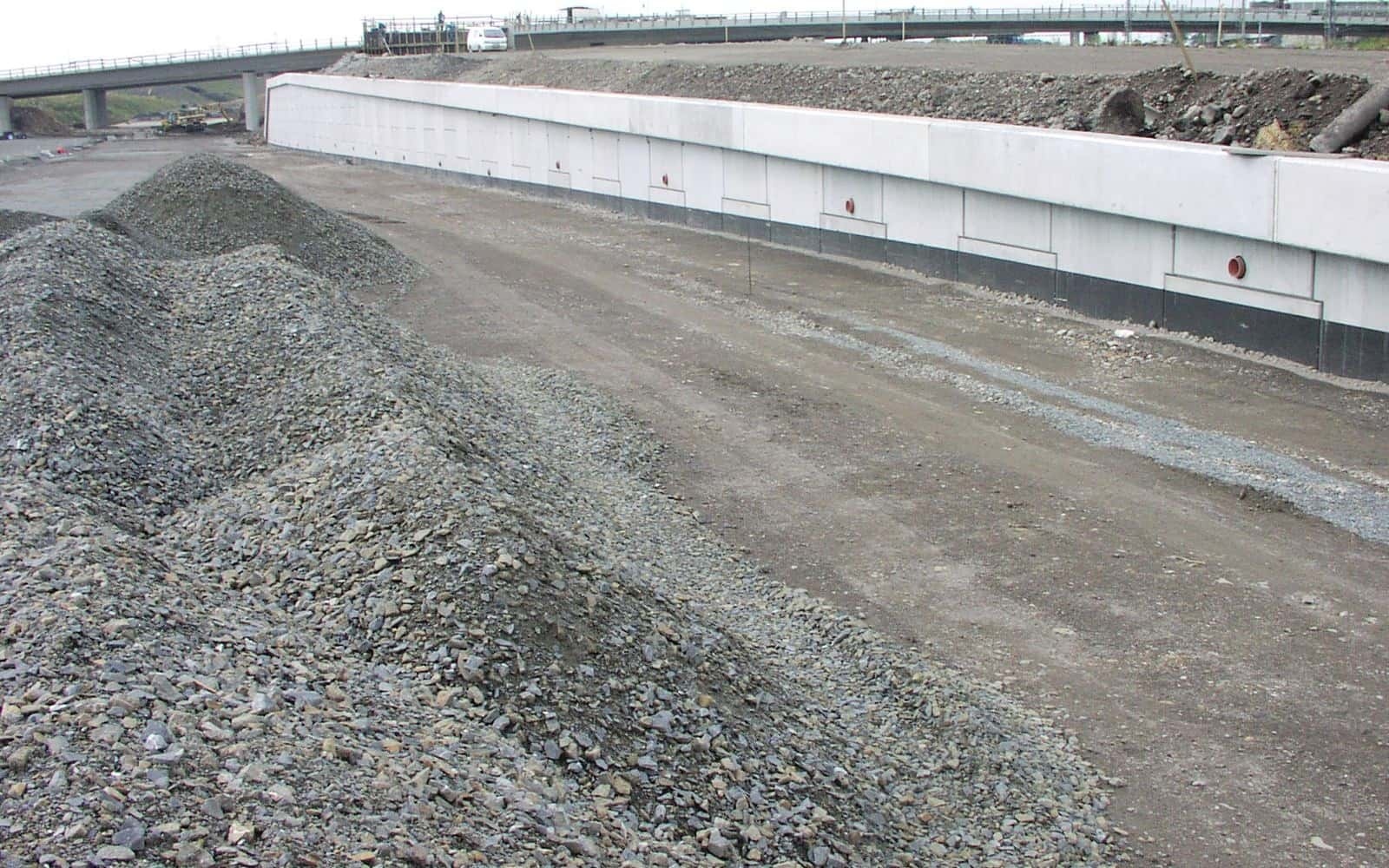

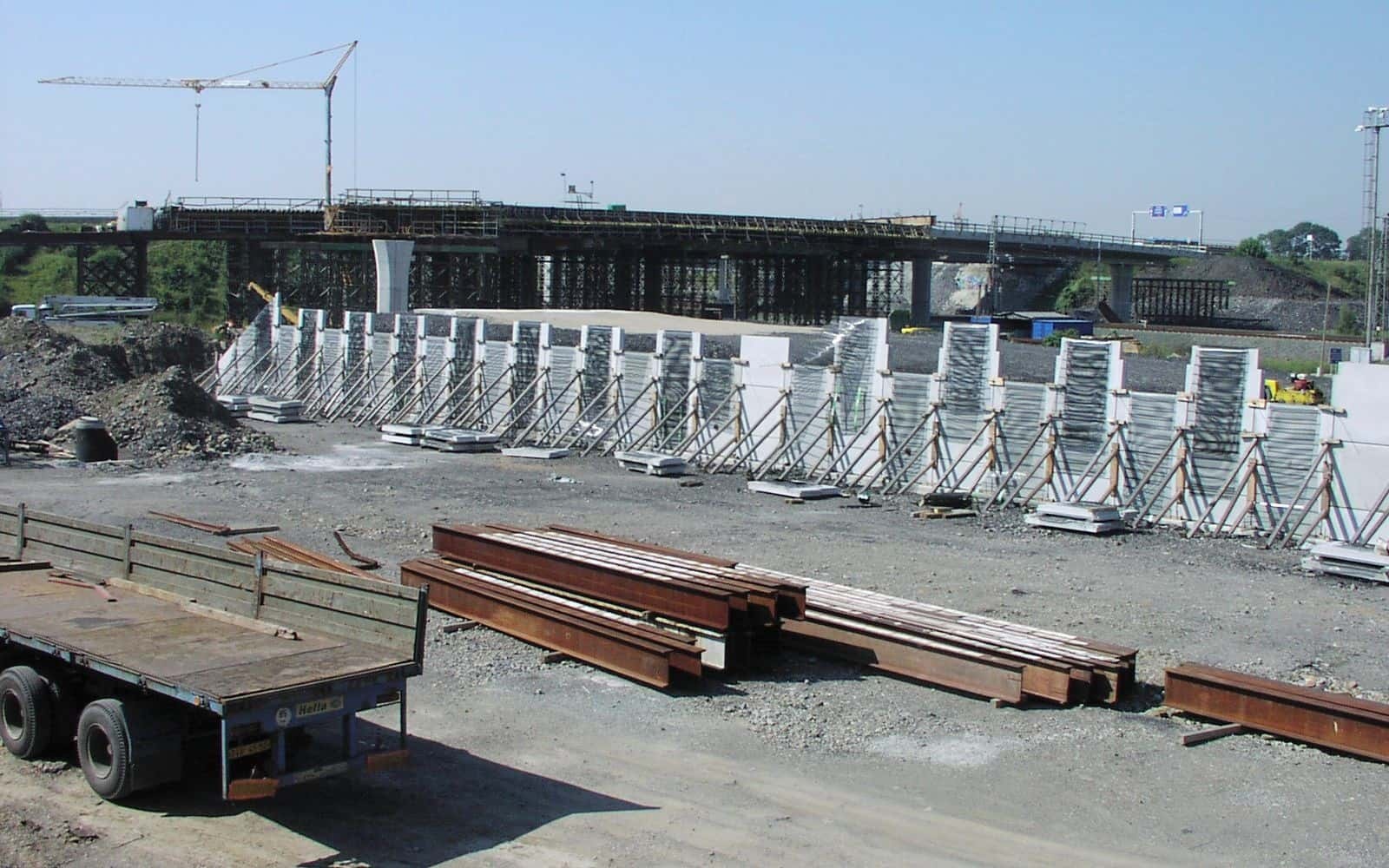

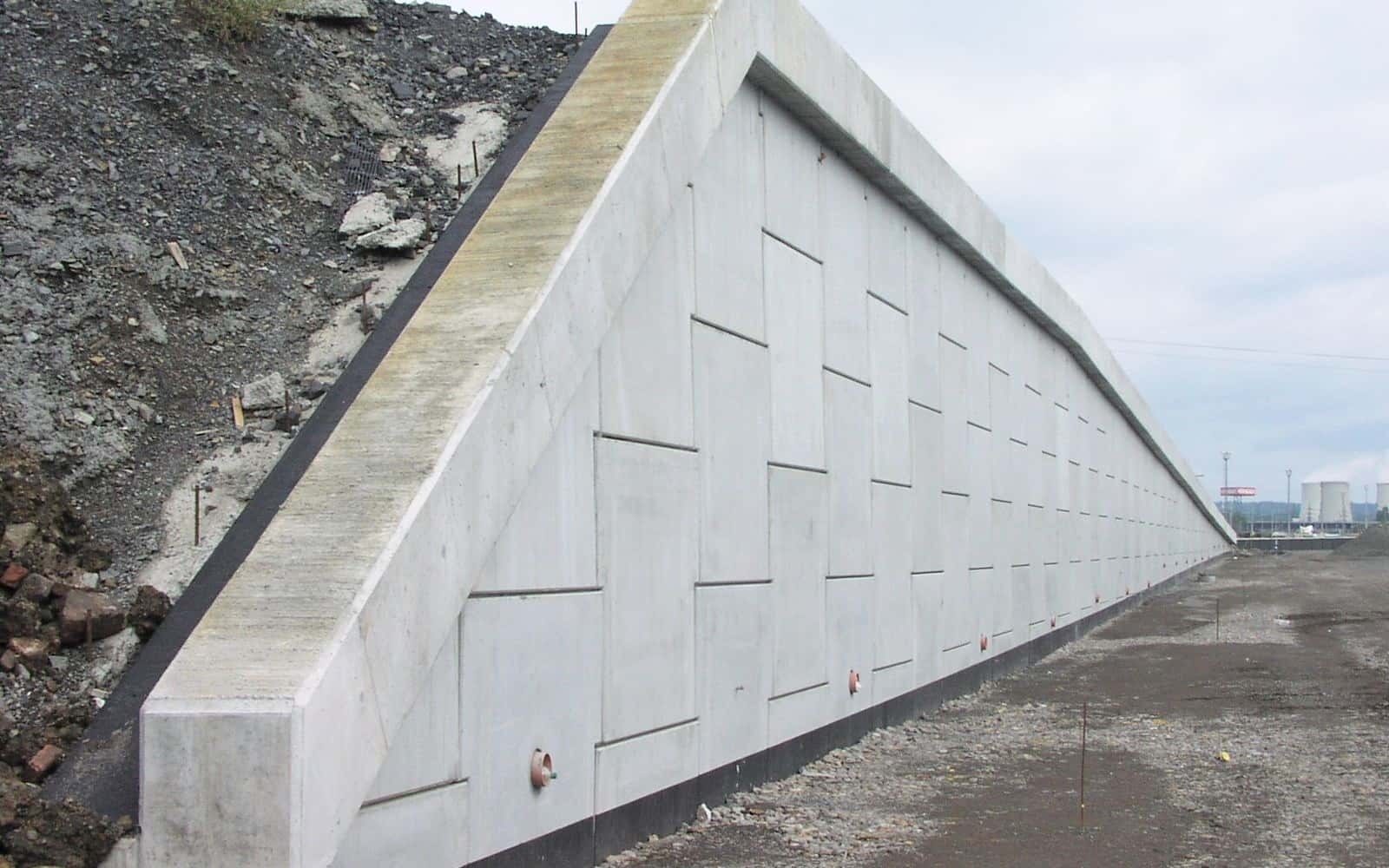

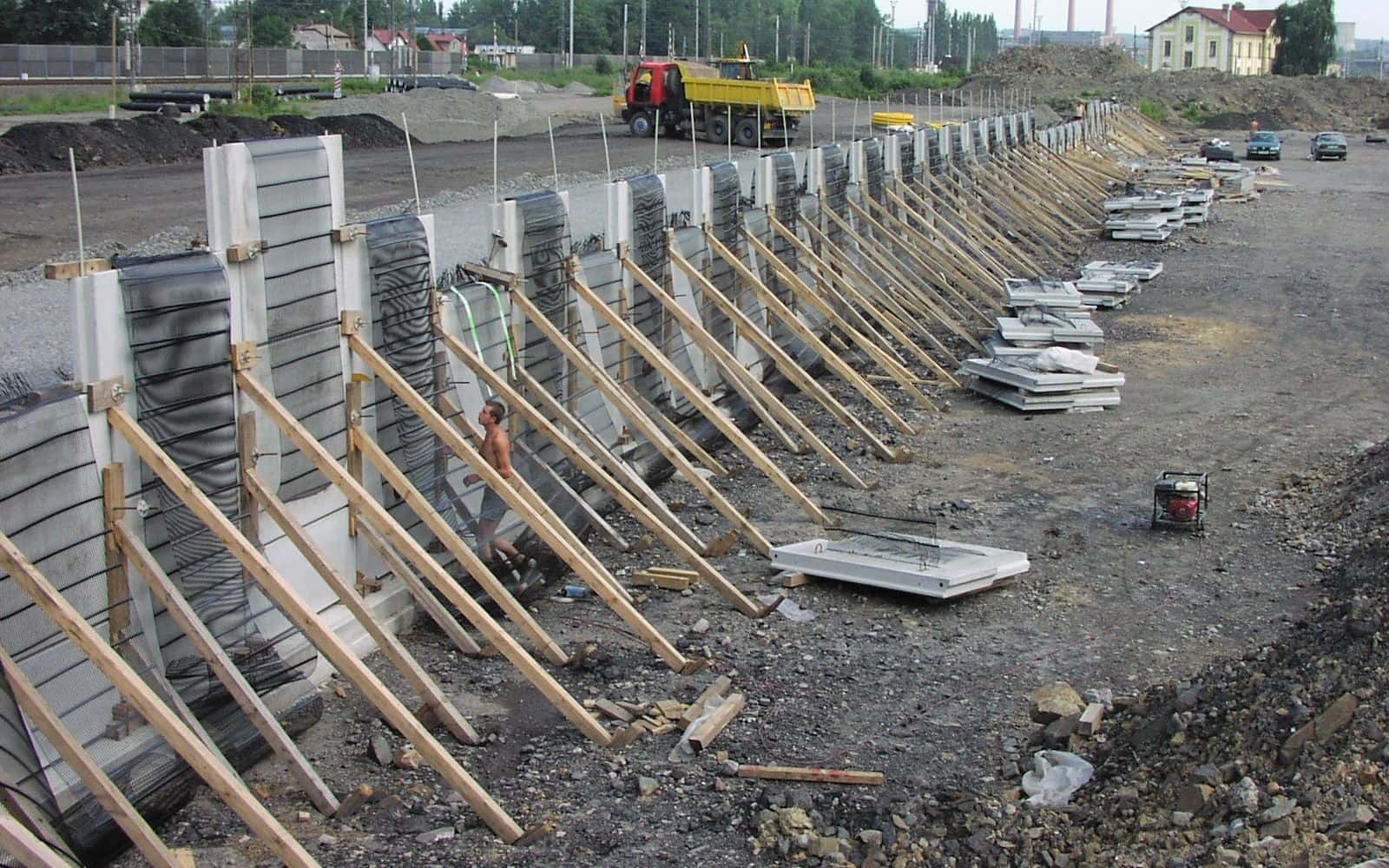

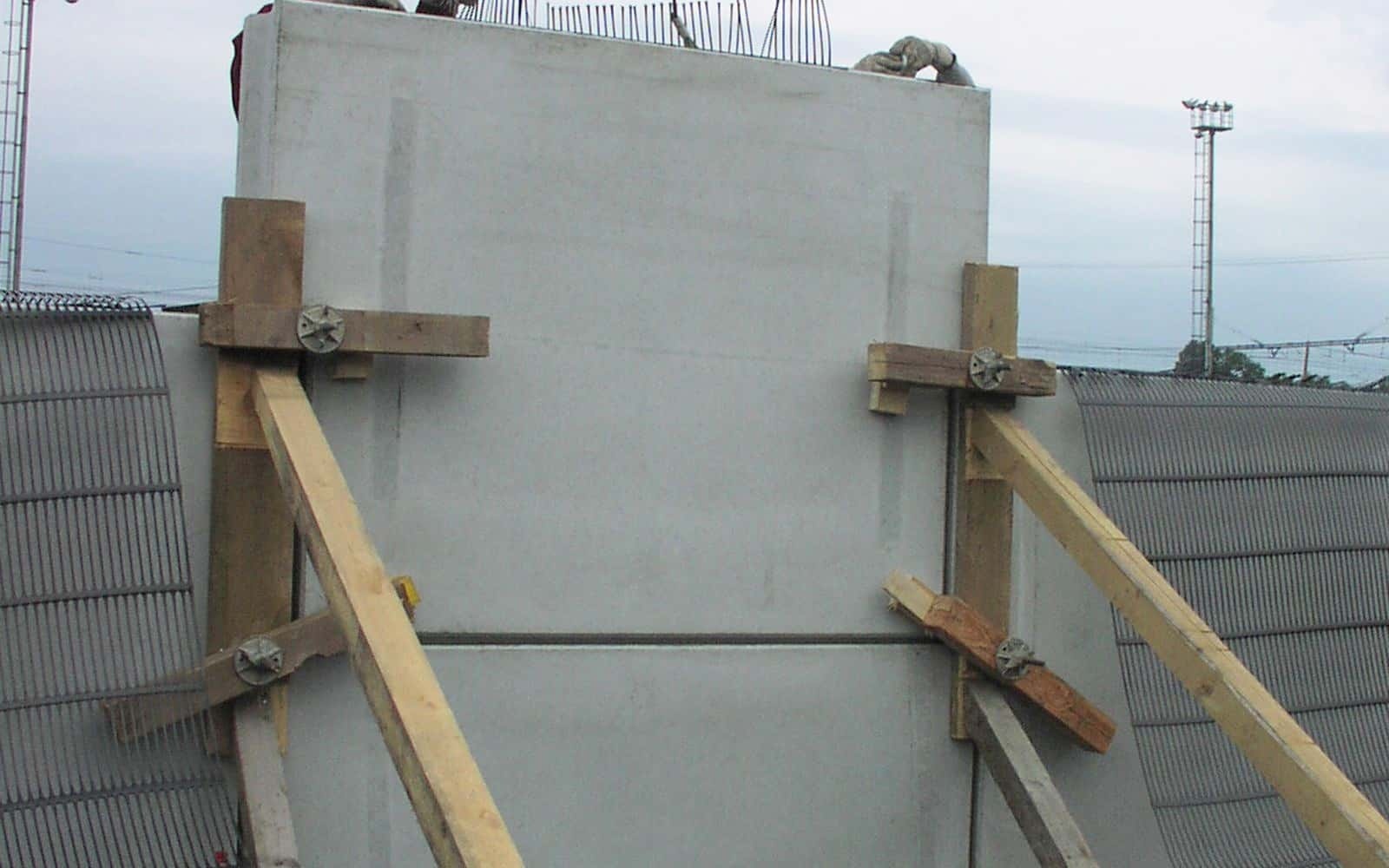

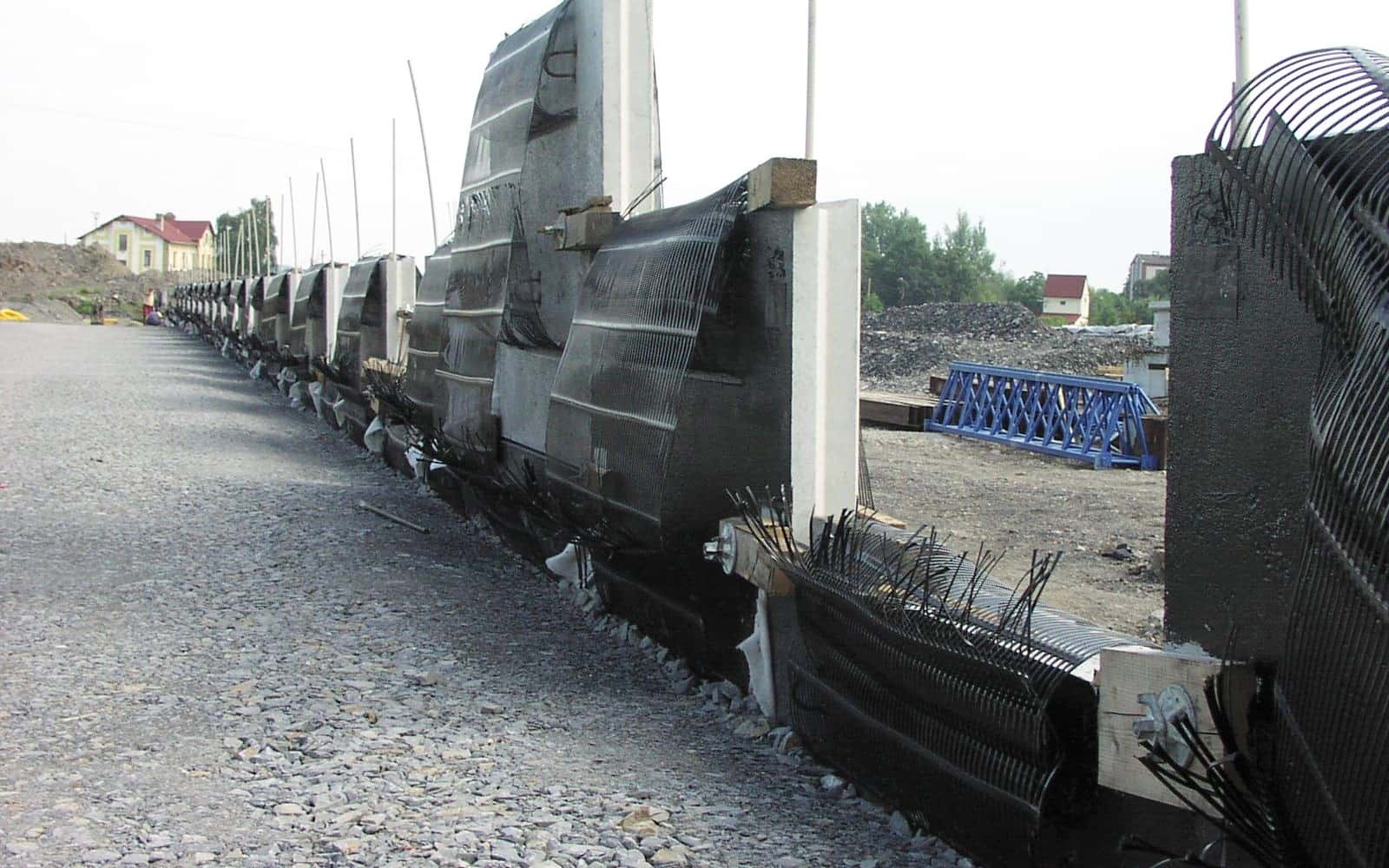

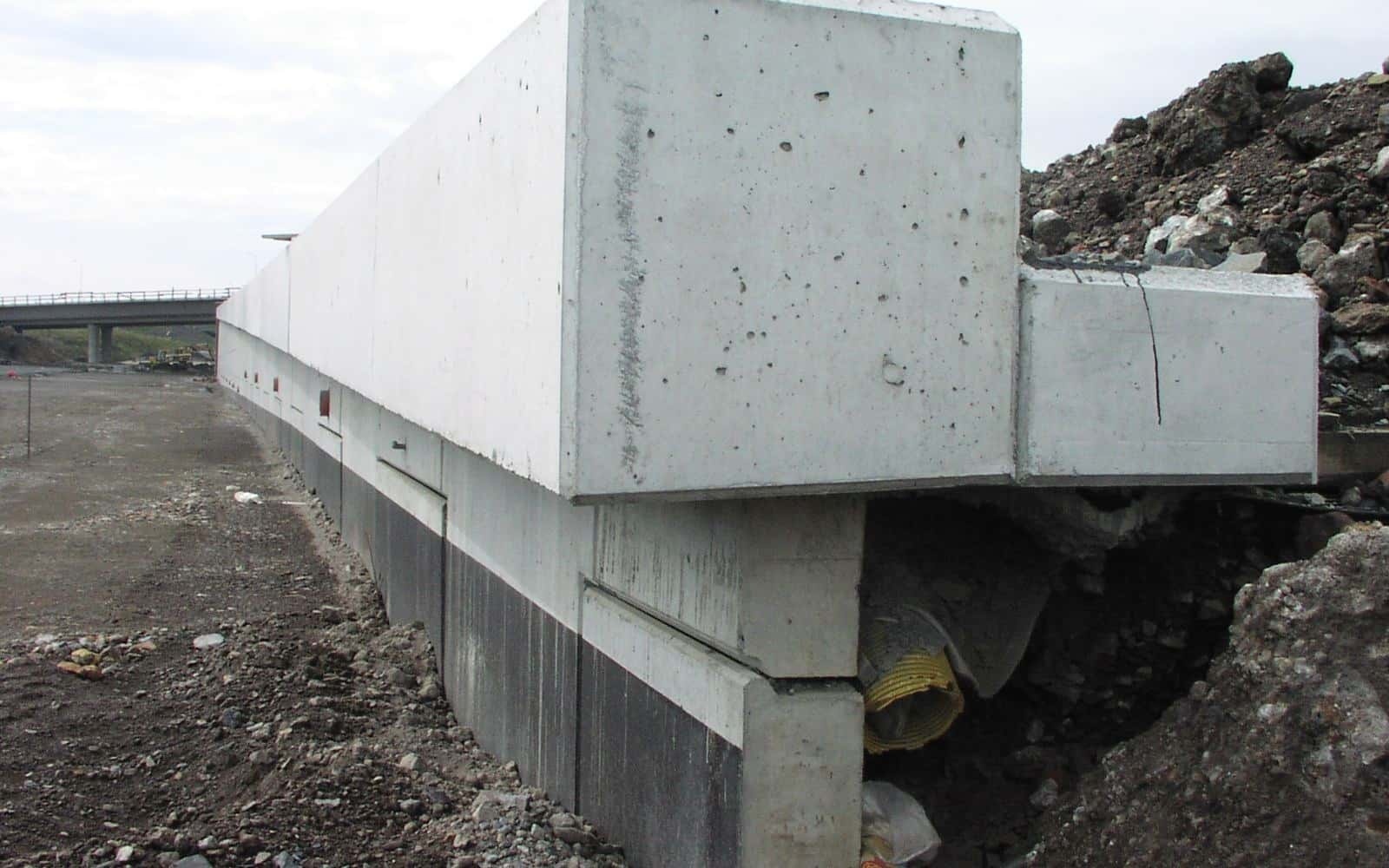

Trvalá opěrná zeď z armované zeminy sestavená z čelních prefabrikátů kotvených geomřížemi. Celá zeď byla vybudována v násypu tělesa dálnice a při jejím zakládání se neprojevil vliv původního terénu. Opěrná zeď bezprostředně navazuje na falešné křídlo za opěrou 12L mostu 8201 a tvoří ohraničení tělesa rampy 8 MÚK Rudná. Zeď je vedena v násypu výšky cca 8,3 - 10,6 m nad stávajícím terénem.
Dodali jsme statický výpočet, opěrný systém Armovia (geomříže a panely).
Poloha stavby
Použité výrobky
Tuhá jednoosá monolitická geomříž – Tensar RE
Tuhá jednoosá monolitická geomříž
