Opěrná zeď ze systému Tensartech TW1 na silnici I/48 Rychaltice - Frýdek-Místek

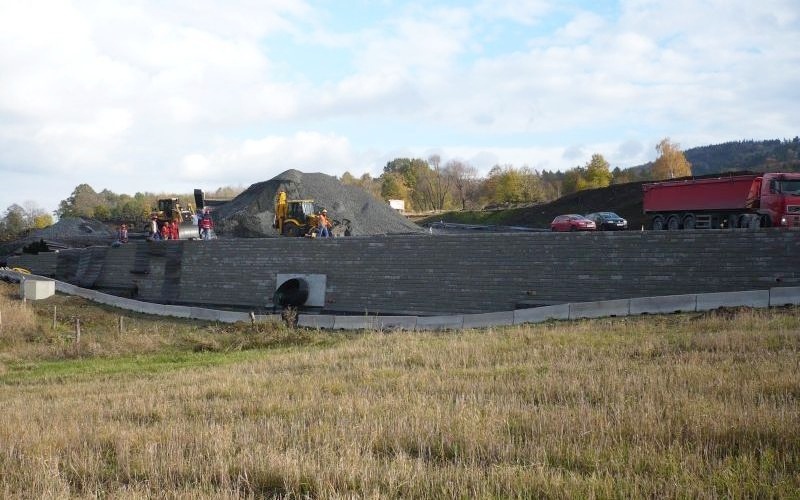

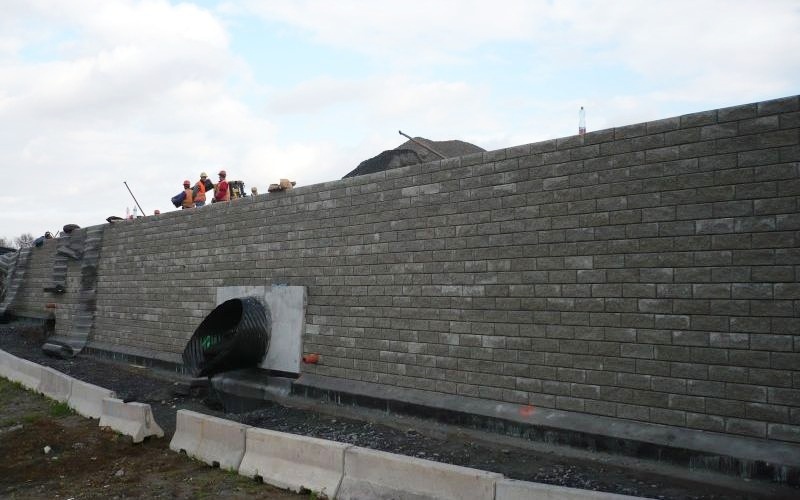

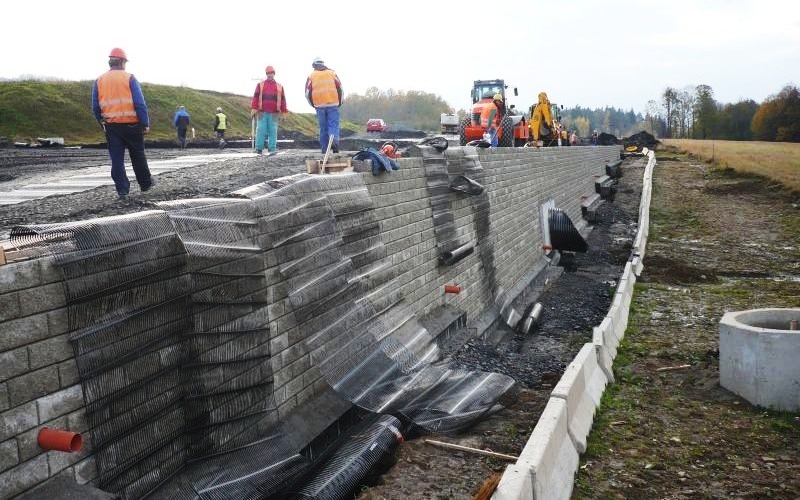

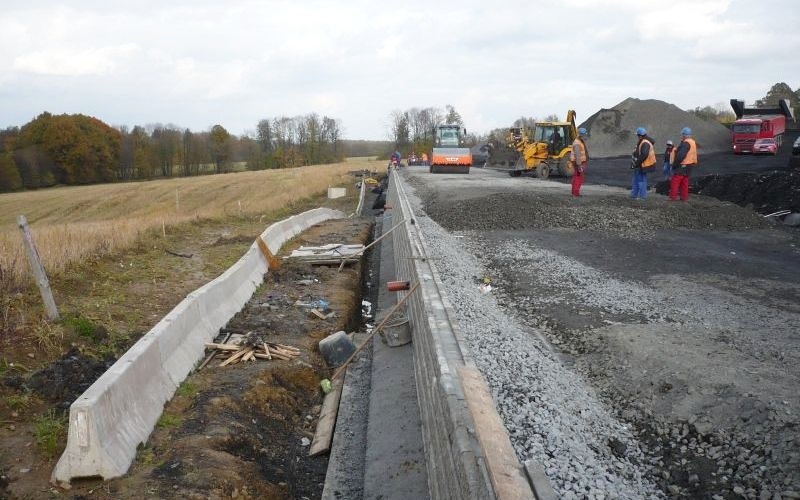

Opěrná zeď byla navržena z vyztužené zeminy s pevným lícem ze systému Tensartech TW1. Slouží ke zkrácení paty násypového tělesa silniční komunikace. Výška opěrné zdi se pohybuje od cca 1,5 m do 4,8 m. Sklon líce opěrné zdi je 86°. Nad korunou opěrné konstrukce je násypové těleso ve sklonu 1:1,5 s výškou kolem 7 m.
Realizace 2010

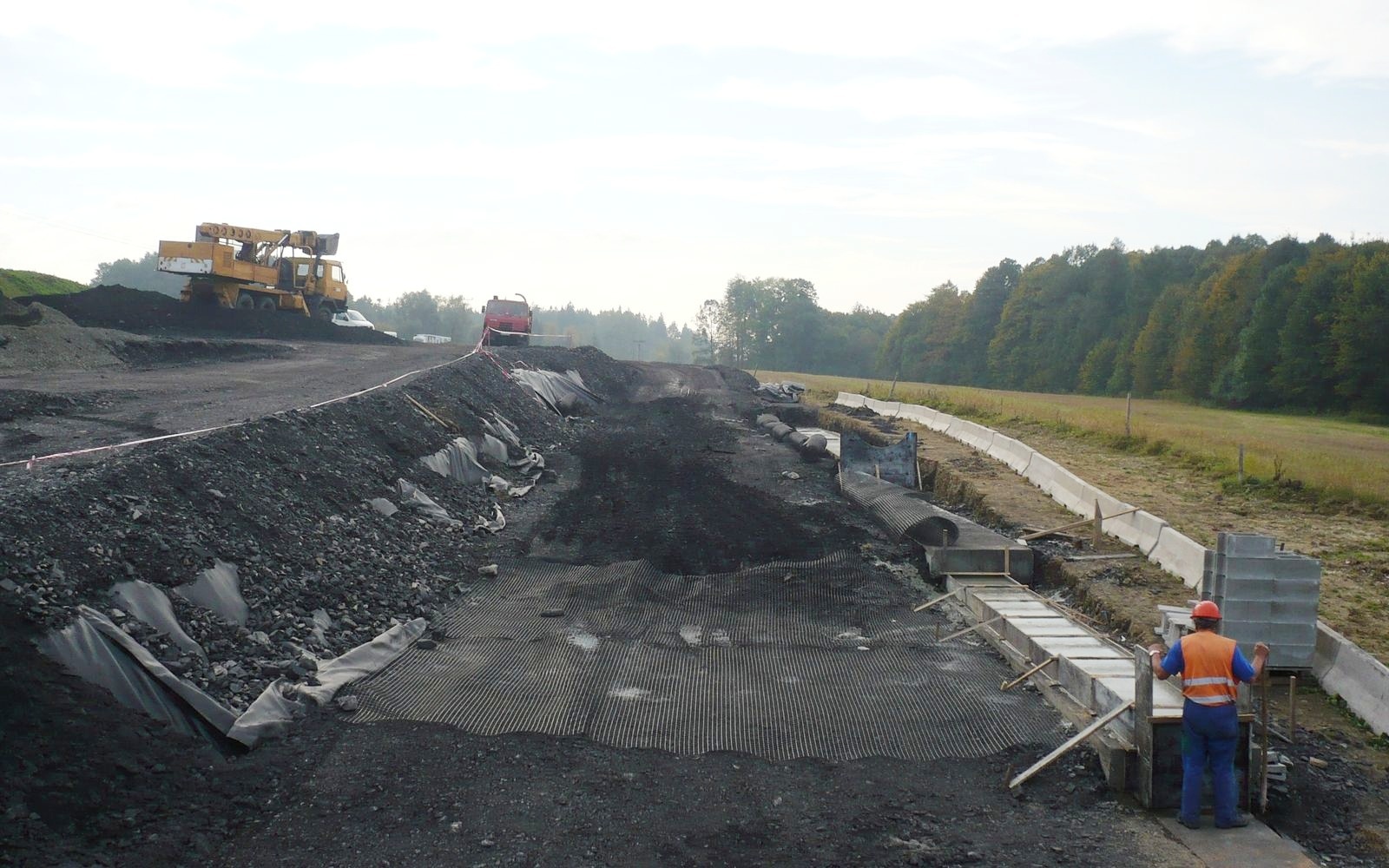

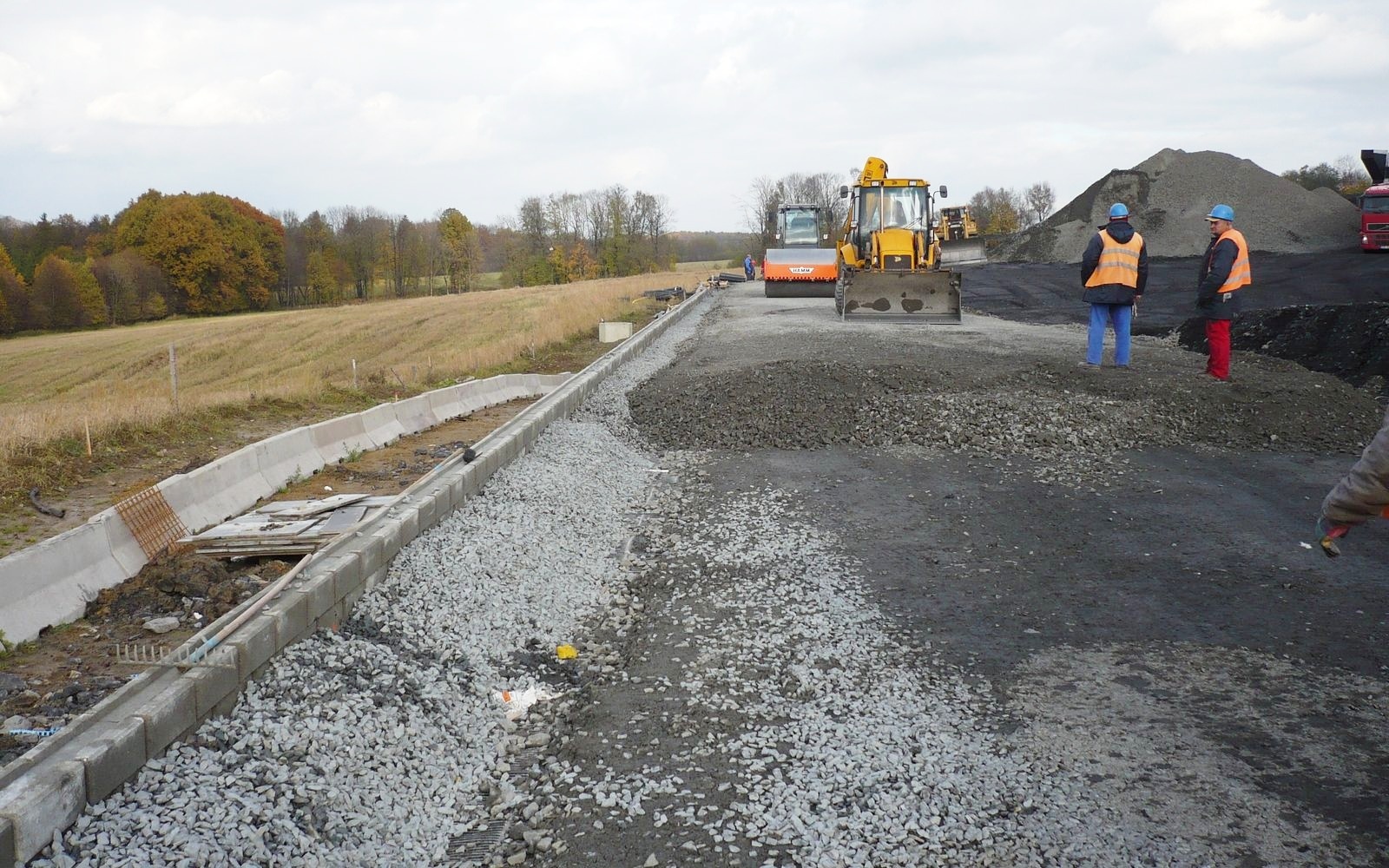

Opěrná zeď je založena na železobetonovém základovém pasu. Základový pas je založen na mechanicky stabilizované vrstvě, která je tvořena trojosou monolitickou geomříží Tensar TriAx a 500 mm mocnou vrstvou štěrkodrti frakce 0/63 mm. Vzhledem k jemnozrnným zeminám přítomným v podloží byla pro separaci mezi mechanicky zpevněnou vrstvou a rostlým terénem použita netkaná geotextilie Geomatex NTI o gramáži 200 g/m2.
Dodali jsme statický výpočet, opěrný systém Tensartech TW1 vč. betonových tvarovek.
Poloha stavby
Použité výrobky
Tuhá jednoosá monolitická geomříž – Tensar RE
Tuhá jednoosá monolitická geomříž
Tuhá trojosá monolitická geomříž – Tensar TriAx
Tuhá trojosá monolitická geomříž
Netkaná polypropylenová geotextilie – Geomatex NTI
Netkaná polypropylenová geotextilie
