Opěrná zeď ze systému Tensartech TW1 na železničním koridoru Votice - Benešov

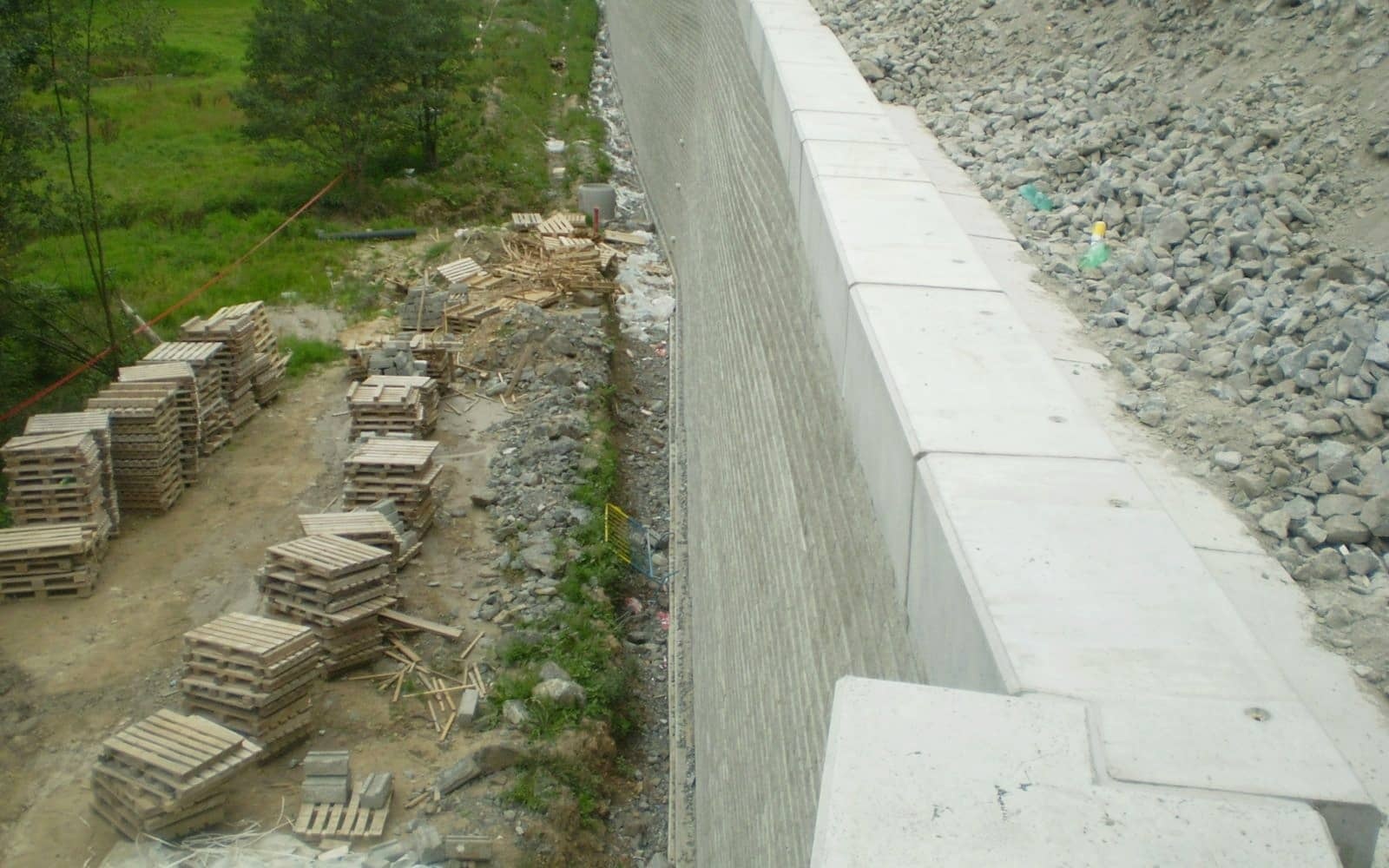

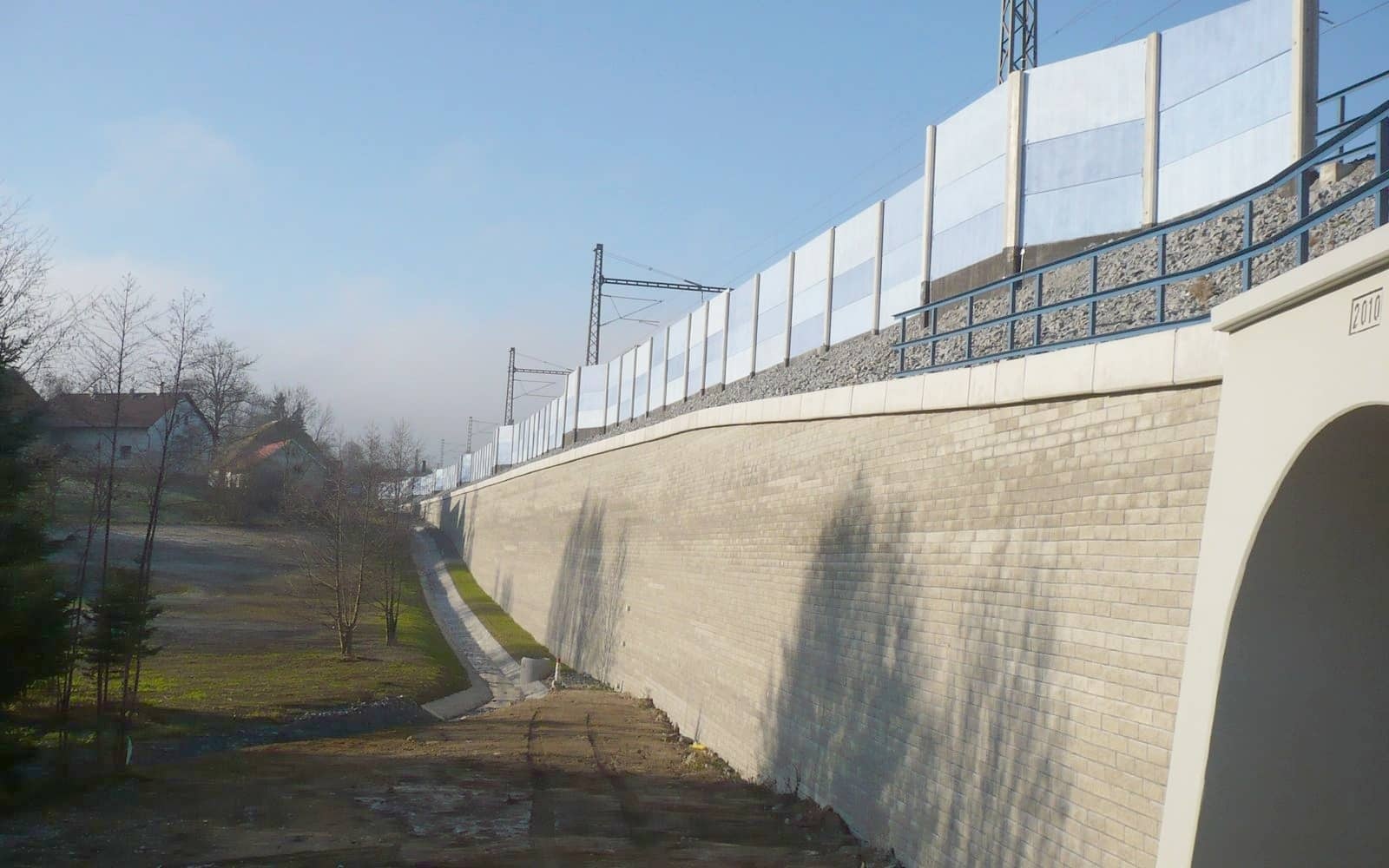

Jedná se o trvalou opěrnou zeď podchycující patu rozšířeného železničního násypu. Výška zdi je proměnná od 0,60 m do 9,65 m ve sklonu 86° od vodorovné. Nad korunou zdi je nadnásyp výšky cca 2,20 m ve sklonu 1:1,50. Na začátku úseku zeď plynule přechází do terénu, na konci navazuje na železniční most. Koruna zdi navazuje na čelo mostu ve výšce mostní římsy.
Realizace 2010

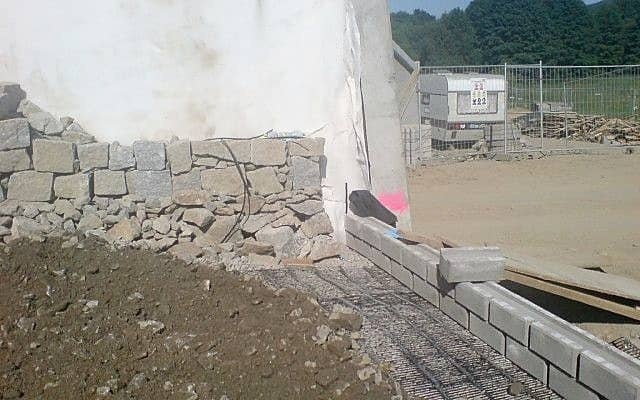

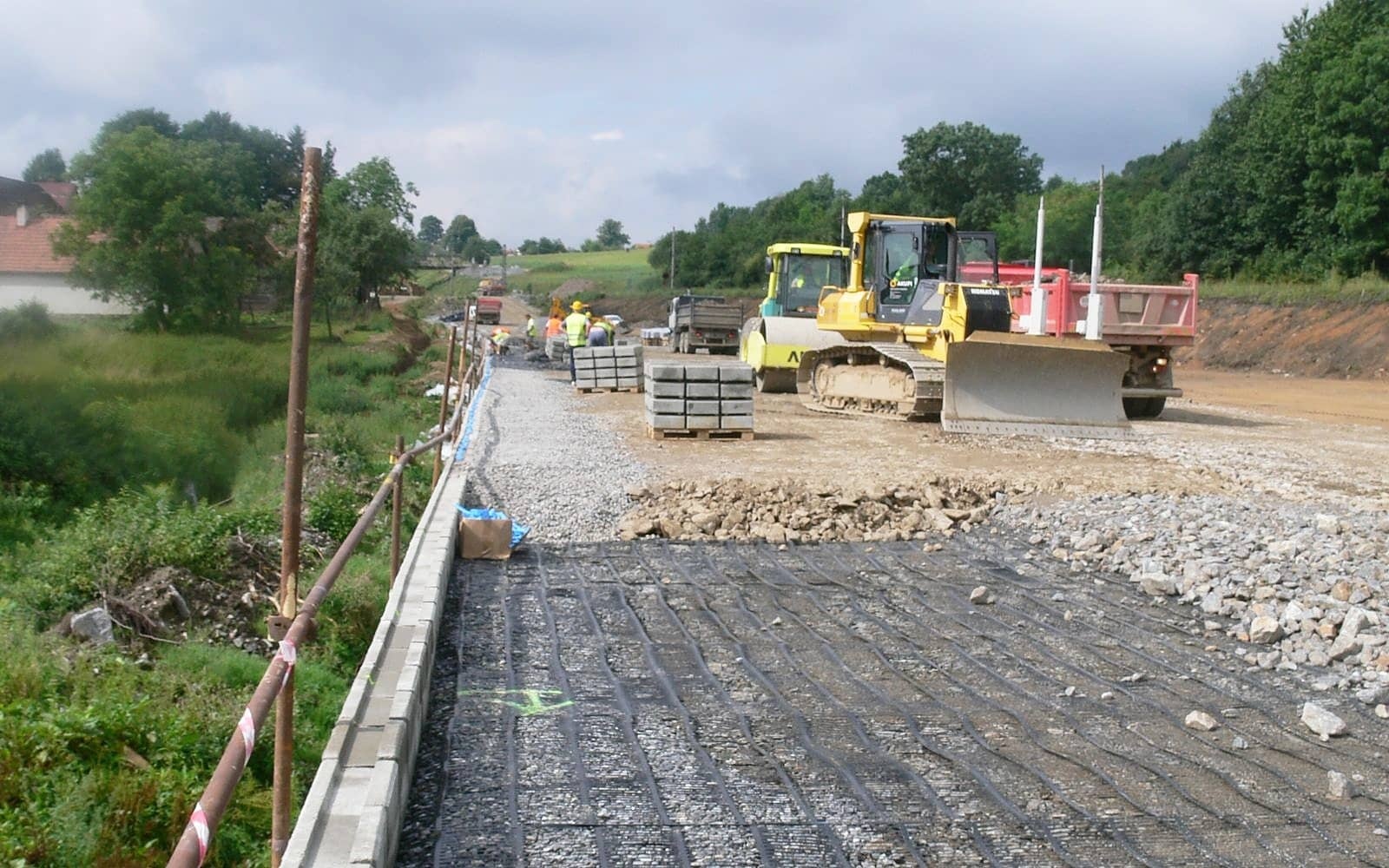

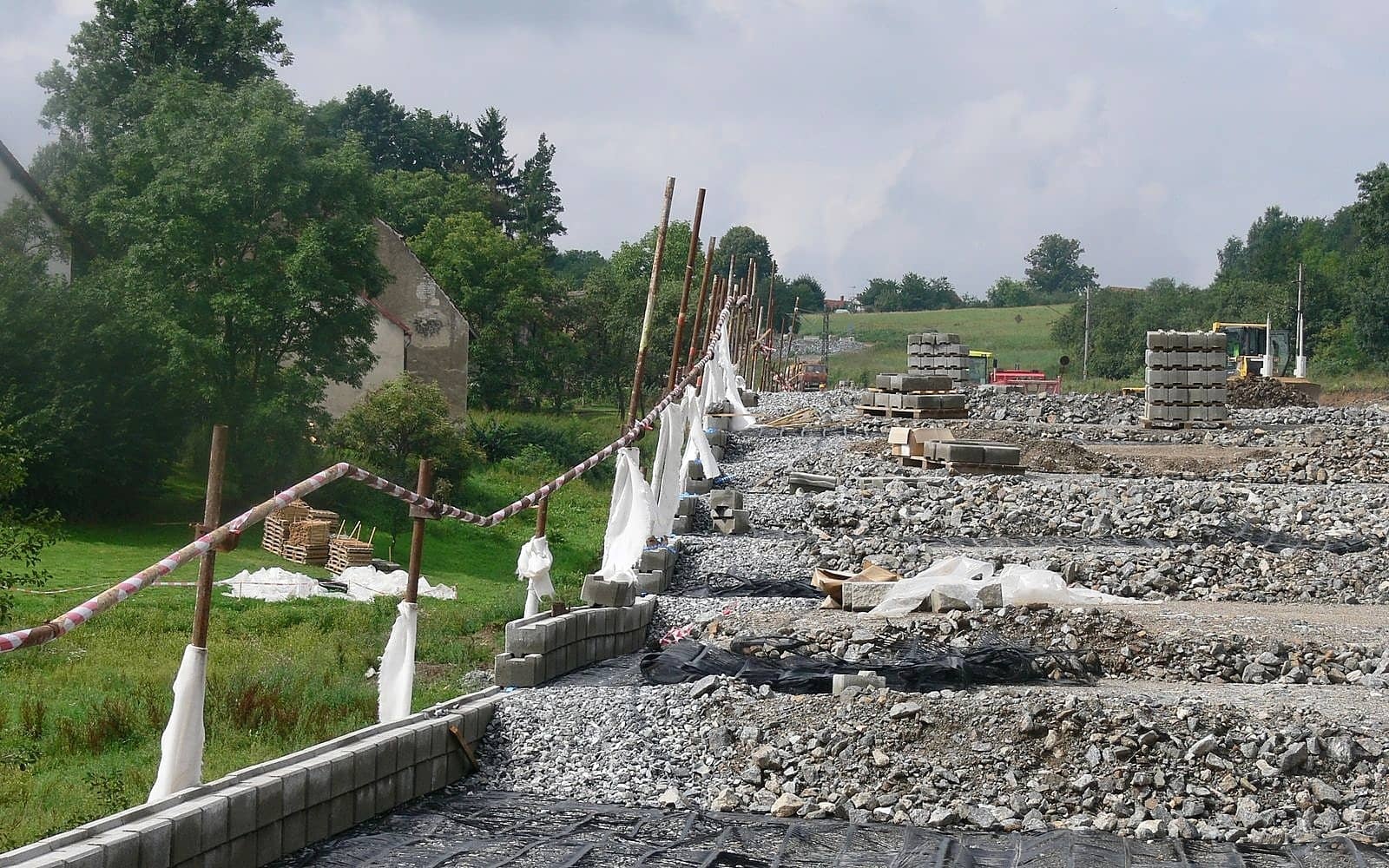

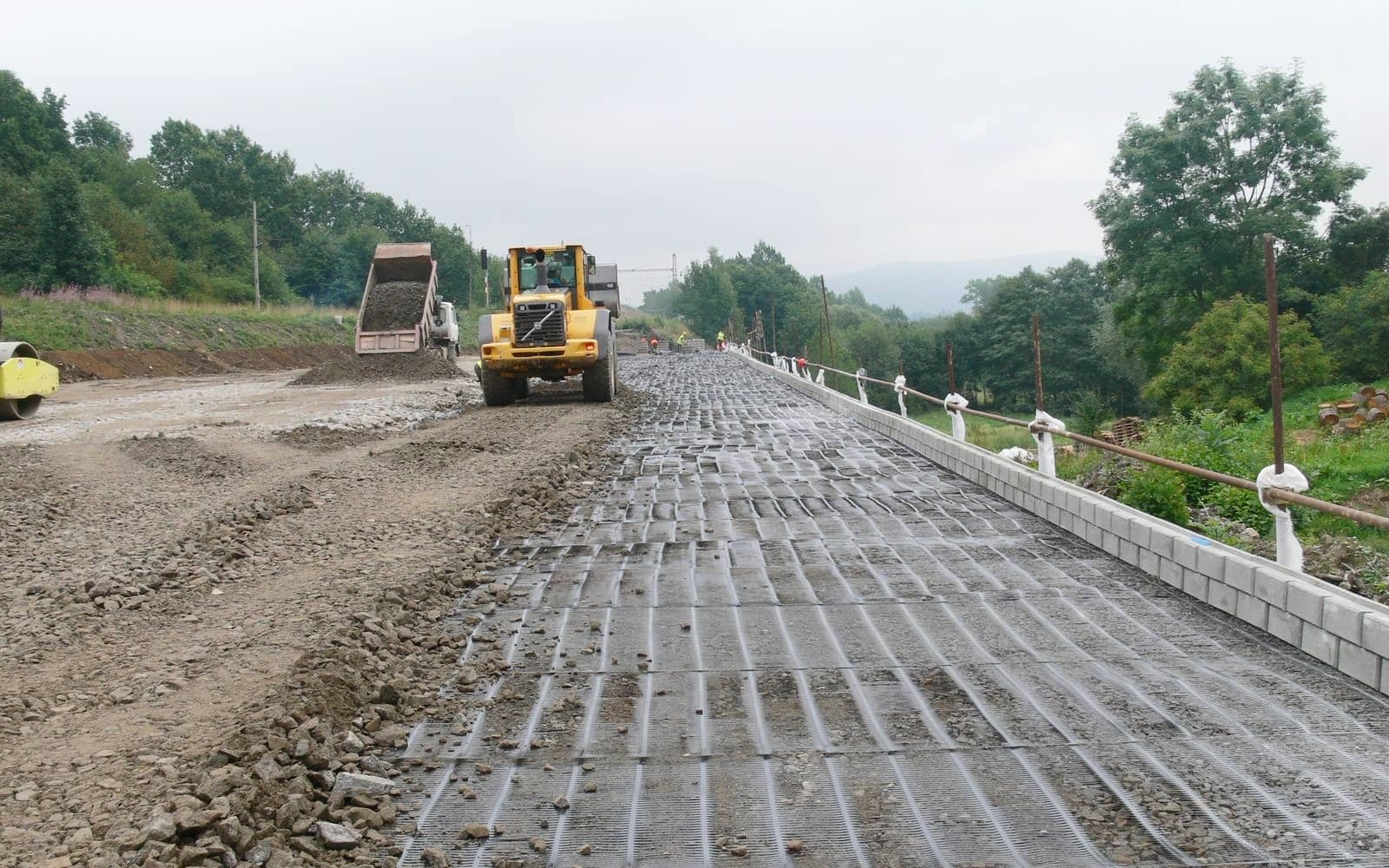

Zeď je založena na podkladu ze zhutněného štěrku frakce 0-256 mm. Tato vrstva nahradila neúnosné vrstvy zemin. Na upravené vrstvě byla vybetonována roznášecí platforma vyztužená ocelovými pruty. Roznášecí platforma slouží jako podpora lícním prvkům v průběhu výstavby a konsolidace násypová tělesa.
Dodali jsme zaškolení stavby, statický výpočet, projekt, autorský dozor, opěrný systém TW1 vč. betonových tvarovek.
Poloha stavby
Použité výrobky
Tuhá jednoosá monolitická geomříž – Tensar RE
Tuhá jednoosá monolitická geomříž
