Povrchové zpevnění svahu

Povrchová stabilita svahu se zaměřuje na chování svrchní vrstvy zeminy, která je vystavena účinkům srážek, větru a dalších klimatických vlivů. Na rozdíl od globální stability svahu nejde o porušení celé konstrukce, ale o postupnou degradaci povrchu. Typickými projevy jsou splachování zeminy, vznik erozních rýh nebo úbytek humózní vrstvy.

V praxi jde o častý problém, zejména u nově realizovaných svahů bez vegetačního krytu, kde je povrch dočasně nechráněný – až do doby, než dojde k zapojení a zakořenění vegetace.

Co je povrchová stabilita svahu?

Povrchová stabilita je schopnost svrchní vrstvy zeminy svahu odolávat smykovým účinkům způsobeným povrchovým odtokem vody nebo unášecí silou větrů.

Z hlediska mechaniky zemin jde o stabilitu tenké vrstvy zeminy na rozhraní s podložím, kde dochází k přenosu smykových napětí. Návrh povrchové stability je založen na srovnání stabilizujících a destabilizujících sil této povrchové vrstvy.

Typickými projevy nedostatečné stability jsou:

• splachování jemných částic
• vznik povrchových erozních rýh
• obnažení podložních zeminových vrstev
• degradace vegetační vrstvy

Mechanismus eroze povrchu svahu

Povrchová eroze vzniká v okamžiku, kdy smykové napětí od proudící vody nebo vanoucího větru překročí odolnost povrchové vrstvy. Tento proces je zesílen zejména:

• absencí vegetace a jejího kořenového systému
• nízkou soudržností zeminy (nízkou vlhkostí půdy)
• vysokou intenzitou srážek
• koncentrací odtoku zejména z prostoru nad svahem (povodí)

Vegetace představuje nejpřirozenější ochranu. Významně zpomaluje odtok vody a zpevňuje zeminu hustým kořenovým systémem. U nových svahů však tento efekt chybí a je nutné jej dočasně nahradit technickým řešením (technické opatření na svahu).

Kdy je nutná protierozní ochrana?

Povrchová stabilita by měla být řešena vždy, pokud lze vznik degradace povrchu očekávat nebo se její první známky již objevují.

Typické indikátory počínající povrchové nestability jsou:

• splachování zeminy po deštích
• vznik drobných rýh nebo nerovností
• nedostatečné uchycení osázené vegetace
• obnažená zemina svrchní části svahu až na podkladní vrstvy zeminy

Z hlediska návrhu je klíčové řešit ochranu preventivně a nikoliv až po vzniku poruch.

Způsoby řešení povrchové stability

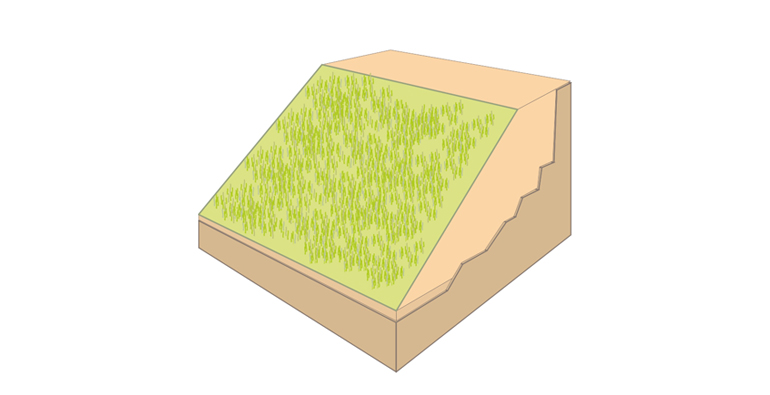

Stabilizace povrchu pomocí vegetace

Základním a vůbec nejefektivnějším způsobem ochrany je vegetační pokryv, který:

• snižuje rychlost odtoku vody po povrchu svahu
• zvyšuje soudržnost povrchové vrstvy jejím zavlhčením
• stabilizuje zeminu svým kořenovým systémem

Nevýhodou je, že pro vytvoření dostatečně funkční ochrany povrchu pomocí vegetace je potřebný dostatečný čas často i několik měsíců. V tomto období je svah nejzranitelnější a je zapotřebí zvážit použití dočasné nebo trvalé protierozní ochrany.

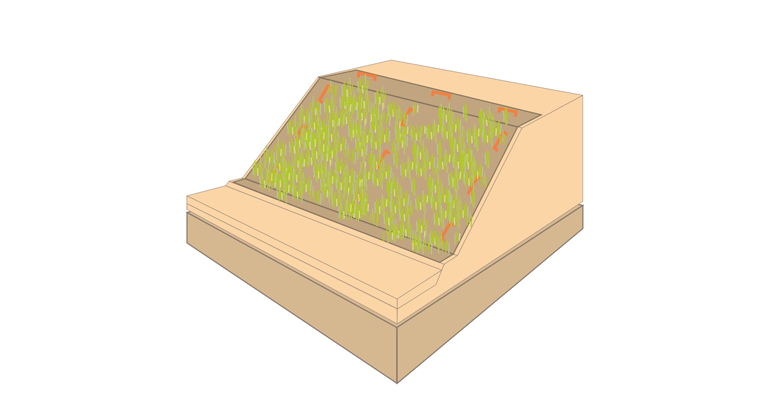

Dočasná protierozní ochrana

Dočasná ochrana se používá pro překlenutí období do zapojení vegetace. K vytvoření ochrany se používají nejlépe:

• jutové a kokosové sítě
• rohože z přírodních materiálů

Tyto materiály jsou vhodné proto, že:

• okamžitě po instalaci spolehlivě stabilizují povrch
• podporují zakořenění a vzrůst vegetace
• postupně se rozkládají a slouží po rozpadu jako přírodní hnojivo
• neznehodnocují půdu, na níž jsou instalovány

Použití je vhodné zejména u méně zatížených svahů.

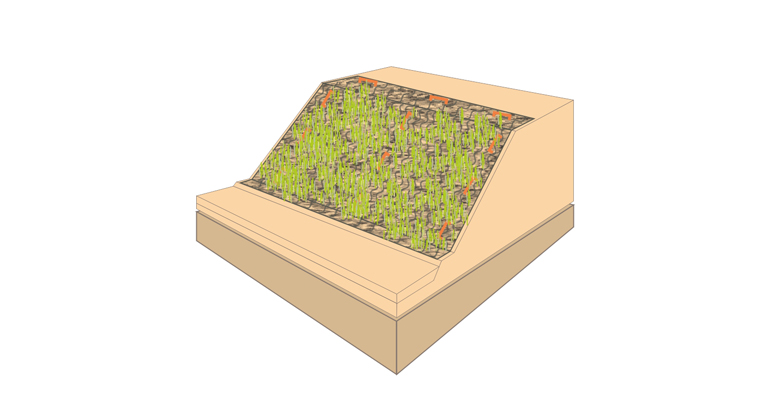

Trvalá protierozní ochrana

U svahů s vyšší mírou zatížení, dlouhodobým nebo intenzivním odtokem vody je nutné použít trvalé protierozní systémy, zejména

• prostorové plastové georohože
• geobuňky
• syntetické matrace

Tyto trvalé protierozní prvky

• dobře chrání povrch před erozí
• zajišťují stabilitu povrchu i bez vzrostlé vegetace
• poskytují oporu kořenovému systému vegetace
• zvyšují odolnost vůči proudící vodě

Použití geobuněk na svahu navíc umožňuje vytvoření prostorové struktury, která mechanicky stabilizuje i vyšší vrstvy výplňové zeminy.

Princip návrh protierozních opatření

Návrh řešení protierozního opatření vychází z posouzení kombinace několika vstupních parametrů, jako jsou zejména:

• sklon a délka svahu po spádnici
• orientace svahu vůči světovým stranám
• typ povrchové zeminy
• očekávaná intenzita srážek a odtoku
• účel a požadovaná životnost řešení

Zjednodušeně lze navrhnout opatření následujícími způsoby:

• mírné svahy – použití vhodné vegetace + ochrana přírodními sítěmi nebo rohožemi
• střední sklony svahů - kombinace přírodních rohoží s ekotextiliemi
• strmé svahy – použití plastových georohoží nebo geobuněk

Důležité je zdůraznit, že povrchová protierozní ochrana v žádném případě neřeší ani neovlivňuje globální stabilitu svahu. Ta musí být posouzena samostatně. Bližší informace naleznete v části stabilita strmého svahu.

Provádění protierozních opatření

Správná funkce protierozního systému je značně závislá na kvalitě jeho provedení - realizaci.

Klíčové zásady pro bezchybnou funkci opatření jsou:

• vyrovnání a důkladná příprava povrchu svahu
• správné ukotvení všech použitých materiálů
• eliminace jakékoliv možné koncentrace odtoku vody
• zajištění návaznosti odtoků na drenážní systém

Nedostatečné kotvení – zejména podcenění množství a délky kotevních prvků nebo špatné napojení jednotlivých vrstev může vést k selhání i jinak správně navrženého řešení.

Kontrola a údržba

Povrchová stabilita není jednorázové opatření, ale proces. Po realizaci každého opatření je nutné sledovat:

• vznik a vývoj erozních rýh
• stav uchycení a vzrůstu vegetace
• funkčnost odvodnění povrchu svahu
• odvedení vod z prostoru povodí nad svahem

Včasná oprava lokálních poruch výrazně prodlužuje životnost celého systému.

Typické chyby v praxi

Někdy lze vhodné opatření pouze odhadnout. Při zvažování možných řešení se vyhněte následujícím chybám:

• použití pouze vegetace bez její ochrany v počáteční fázi růstu
• ignorování vhodného odvedení vod z povodí i vlastního povrchu svahu
• nesprávná volba materiálu vzhledem ke sklonu svahu
• absence nebo poddimenzování kotvení

Uvedené nejčastější chyby vedou k rychlé degradaci povrchu, často již během první sezóny.

Vztah k ostatním řešením

Povrchová stabilita je pouze jednou částí návrhu svahu, kde tento článek řeší pouze povrchovou erozi. Komplexní přehled o řešení stability svahu najdete na stránce zpěvnění svahů.

Často kladené otázky

Řeší protierozní ochrana stabilitu svahu?

Ne, řeší pouze povrchovou vrstvu. Celkovou stabilitu je nutno řešit komplexně.

Kdy stačí vegetace?

Využití vegetace dostačuje obvykle jen u mírných svahů bez intenzivního odtoku.

Kdy použít plastové georohože nebo geobuňky?

Tyto prvky jsou nezbytné u strmějších nebo zatížených svahů.

Co je hlavním degradační faktorem svahů?

Je to jednoznačně působení vody a charakter jejího odtoku po povrchu svahu.
