Stabilita strmého svahu

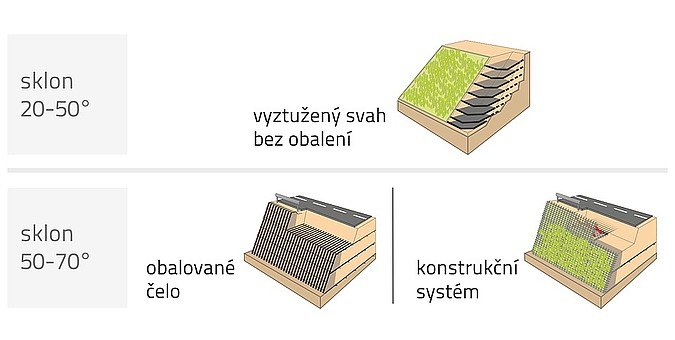

Stabilita strmých svahů je klíčovým návrhovým tématem v situacích, kdy z prostorových nebo technických důvodů nelze navrhnout pozvolný, přirozeně stabilní sklon. Typicky jde o svahy se sklonem přibližně 20° až 70°, které se běžně vyskytují u násypů dopravních staveb, v průmyslových areálech nebo při menších úpravách u rodinných domů.

Na rozdíl od mírných svahů zde nelze spoléhat pouze na smykovou pevnost zeminy. Stabilitu je nutné zajistit vhodným konstrukčním řešením a současně správně identifikovat hlavní mechanismus možné poruchy.

Co ovlivňuje stabilitu strmého svahu?

Stabilita svahu je tvořena rovnováhou mezi stabilizačními a poruchovými silami (účinky). U strmých svahů je tato rovnováha výrazně citlivější na změny hodnot vstupních parametrů než u svahů s mírným sklonem.

Z hlediska návrhu mají zásadní vliv zejména:

• geometrie svahu (sklon, výška, tvar paty a koruny)
• mechanické vlastnosti zeminy (úhel vnitřního tření φ a soudržnost c)
• přítomnost podzemní vody (pórové tlaky, infiltrace)
• intenzita zatížení (dopravní, stavební, technologické)

V technické praxi je nejčastější příčinou poruch zemních svahů zvýšení pórových tlaků, které vede ke snížení efektivního napětí a tím i smykové pevnosti zeminy.

Rozdělení problemů stability svahu

Pro správný návrh je nutné rozlišovat jednotlivé mechanismy potenciálních poruch, které se mohou vyskytovat současně:

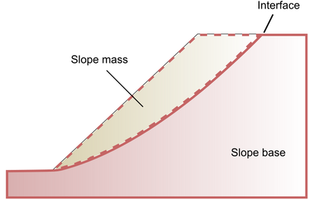

Vnitřní stabilita svahu

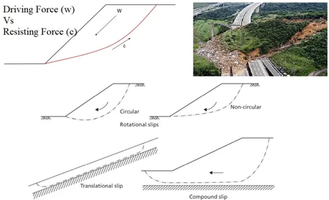

Týká se celého zemního tělesa svahu a jeho odolnosti vůči porušení smykem (např. po kruhové nebo lomené smykové ploše).

Stabilita se zajišťuje zejména:

• vyztužením zeminy geomřížemi
• úpravou geometrie svahu
• zlepšením vlastností zeminy

Povrchová stabilita svahu

Týká se svrchní vrstvy svahu a její odolnosti vůči erozi, splachu a degradaci.

Řeší se:

• povrchovými protierozními rohožemi a sítěmi
• stabilizací vegetační vrstvy zeminy pomocí vhodných rostlin
• lokální ochranou povrchu proti splachu (např. kokosové válce)

Popis tohoto řešení naleznete na stránce protierozní ochrana.

Opravy poruch (sesuvů) svahu

V případě již vzniklé poruchy je nutné řešit stabilitu komplexním souborem opatření, a to včetně zásahu do vnitřní struktury svahu.

Typická opatření:

• snížení pórových tlaků v zemině pomocí odvodnění
• stabilizace svrchních zemních vrstev pomocí kotev
• vyztužení sesunuté zeminy

Popis tohoto řešení naleznete v části sanace sesuvů svahů.

Princip stability strmého svahu

Stabilita svahu je definována vztahem mezi smykovou pevností zeminy a smykovým napětím vyvolaným vlastní tíhou, vnějším zatížením a účinky vody.



Stabilita svahu je dána rovnováhou mezi smykovou pevností zeminy, zatížením a vlivem vody.

Klíčovým parametrem je smyková pevnost: τ = c + σ · tan φ

kde:

• τ = smyková pevnost
• c = soudržnost
• σ = normálové napětí

φ = úhel vnitřního tření

Posouzení stability svahu

Stabilita se v praxi vyjadřuje pomocí součinitele bezpečnosti (faktor stability FS), který vyjadřuje poměr mezi poruchovými silami (vlastní tíha zeminy, zatížení) a odporujícími stabilizačními silami (tření a soudržnost zeminy, pevnost geomříží). Jsou-li stabilizační síly větší než poruchové síly, svah se nachází ve stabilním stavu.

FS = poruchové síly / stabilizační síly​

Interpretace hodnot FS

• FS < 1,0 → porušení (nestabilní stav)
• FS ≈ 1,0 → mezní rovnováha
• FS ≥ 1,3 → obvyklý požadavek pro dlouhodobý stav

Požadavek na převahu stabilizačních sil nad silami porušujícími je koeficientem bezpečnosti. Konkrétní požadované hodnoty závisí na návrhové metodice a významu konstrukce.

Faktory ovlivňující FS

Míru stability, tedy hodnotu faktoru stability ovlivňují zejména:

• mechanické vlastnosti zeminy (úhel vnitřního tření a soudržnost zeminy)
• pórové tlaky v zemině svahu (vliv vody)
• geometrie svahu (zejména sklon a výška svahu)
• povrchové zatížení svahu a jeho koruny

V praxi bývá rozhodujícím faktorem voda, která může vyvolávat změnu pórových tlaků a tím výrazně snižovat stabilitu i za jiných okolností jinak vhodně navrženého svahu.

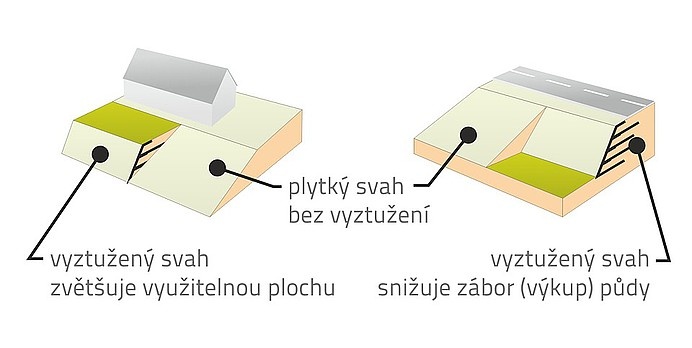

Praktické důsledky pro návrh

• u mírných svahů bývá obvykle FS přirozeně dostatečný
• u strmých svahů je nutné zvýšit stabilitu výztuží
• u porušených svahů je nutná kombinace opatření

Výběr optimálního řešení stability svahu

Zjednodušeně lze postupovat podle následujících pravidel:

• stabilní svah + povrchová eroze → protierozní ochrana
• nový nebo strmý svah → vyztužení
• porucha nebo sesuv → komplexní opatření pro stabilizaci

Zkušenost z praxe

V praxi se opakovaně potvrzuje, že dominantním faktorem poruch není samotná geometrie svahu, ale voda.

Z hlediska návrhu je proto klíčové řešit:

• odvodnění svahu (povrchové i podpovrchové)
• skladbu konstrukčních vrstev
• míru vyztužení geomřížemi
• vhodnost mechanických vlastnosti zeminy zásypu

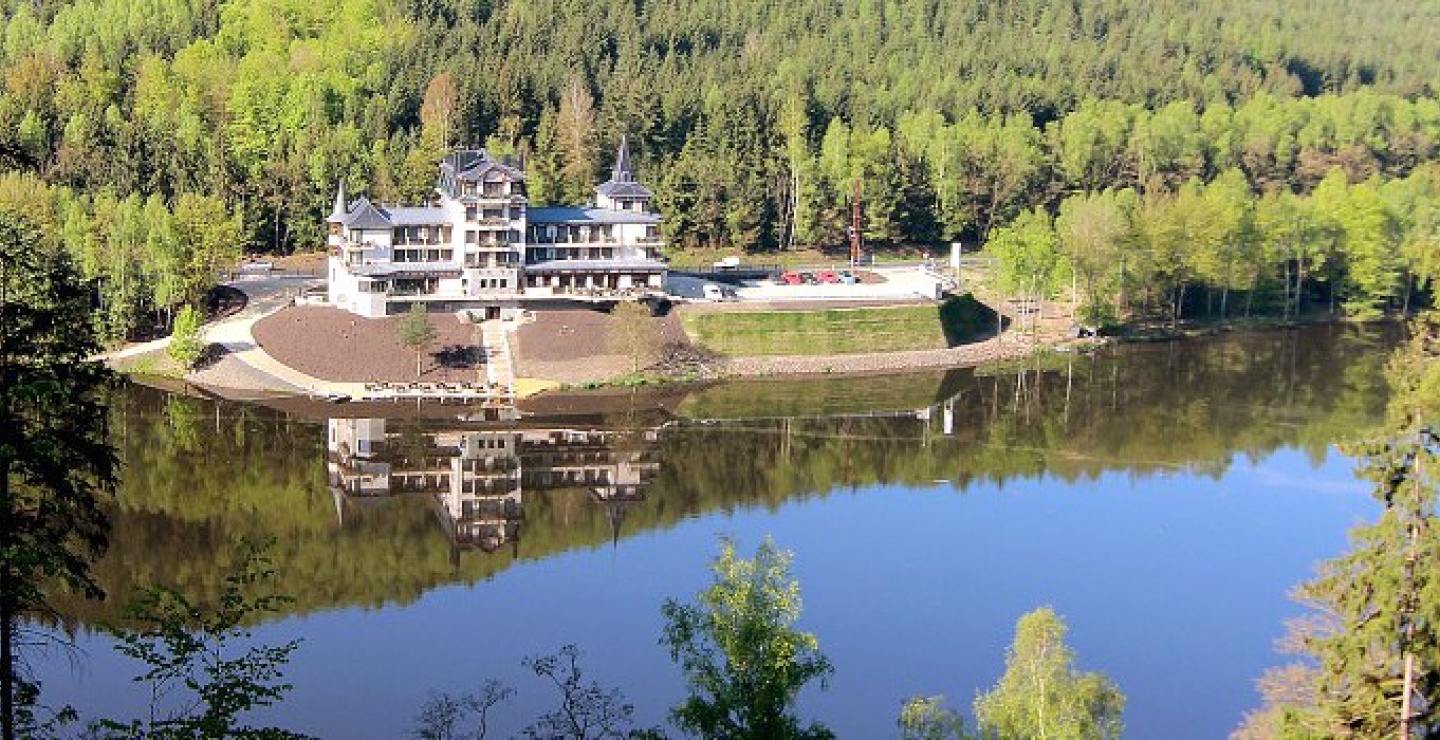

Ukázky realizací

Další realizace jsou v části strmé svahy a sanace sesuvů.



Často kladené otázky

Co je strmý svah?

Jde o svah, u kterého již nelze zajistit stabilitu pouze přirozenými vlastnostmi zeminy (obvykle nad 20–70° podle typu zeminy).

Stačí vždy protierozní ochrana?

Protierozní ochrana se dá aplikovat pouze tehdy, je-li svah globálně stabilní.

Kdy je nutná výztuž?

Geosyntetická výztuž, obvykle geomříže, se aplikují u strmých, vysokých nebo značně zatížených svazích.

Jaký je hlavní degradační faktor?

Hlavním faktorem, který snižuje stabilitu svahů je voda – zejména vlivem zvýšení pórových tlaků.



Nenašli jste řešení? Umíme také povrchově zpevnit svah nebo vyřešit sesuv celého svahu.
