Stabilizace svahu – jak řešit stabilitu svahů v praxi

Zpevnění svahu patří mezi nejčastější zemní úpravy – od zahrad u rodinných domů až po vysoké násypy dopravních staveb. Zpevnění je široký pojem a klíčové je správně definovat typ problému, který chceme řešit. Jinak se řeší výstavba nového svahu, jinak ochrana povrchu proti erozi a zcela jinak stabilita existujících svahů, případně ochrana proti sesuvům.

Jak rozdělit problém stability svahu

Konstrukční stabilita (nové svahy)

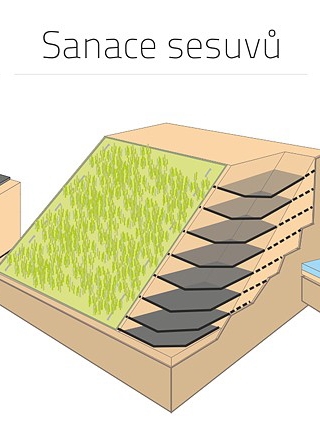

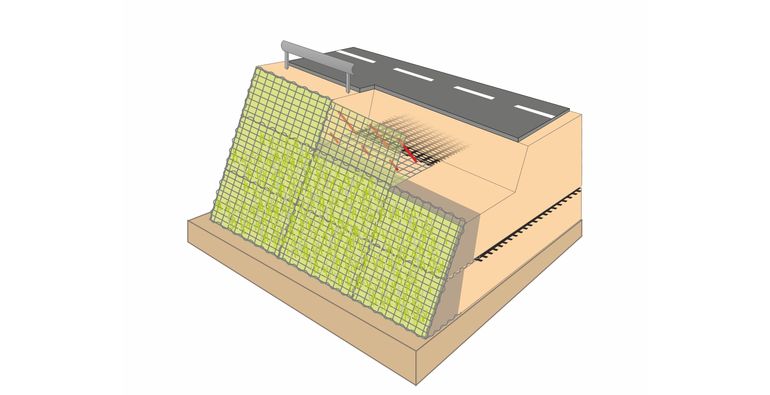

Obr: Schéma vyztuženého svahu – geomříže, zásyp a drenáž vytvářejí stabilní konstrukci.

Konstrukční stabilita se řeší u nových nebo zcela přetvářených svahů, kde nestačí jen ochrana povrchu. Svah je vždy navržen jako celek a jeho stabilita kombinací zeminy, vhodného lícového opevnění a výztuže – nejčastěji geomříží pro vyztužené svahy

Geomříže se v takové konstrukci ukládají do jednotlivých vrstev zeminy a umožňují navrhnout strmější a únosnější svah i v omezeném prostoru.

Typické použití:

• strmé svahy se sklonem větším než 30–45°
• vyšší svahy s výškou nad cca 3 m
• zatížené svahy pod komunikacemi, parkovišti apod.

Vyztužené nové svahy

Ochranný zemní val u Března u Chomutova

Val byl navržen pro snížení hluku a prašnosti z provozu hnědouhelného lomu v blízkosti obce.

→ řešení: ochranný zemní val z vyztužené zeminy s vegetačním lícem
→ parametry: výška až ~14 m, délka ~615 m, sklon cca 60–75°
→ výsledek: účinná hluková a prachová bariéra, stabilní konstrukce s možností tvarového přizpůsobení terénu (geomat.cz)

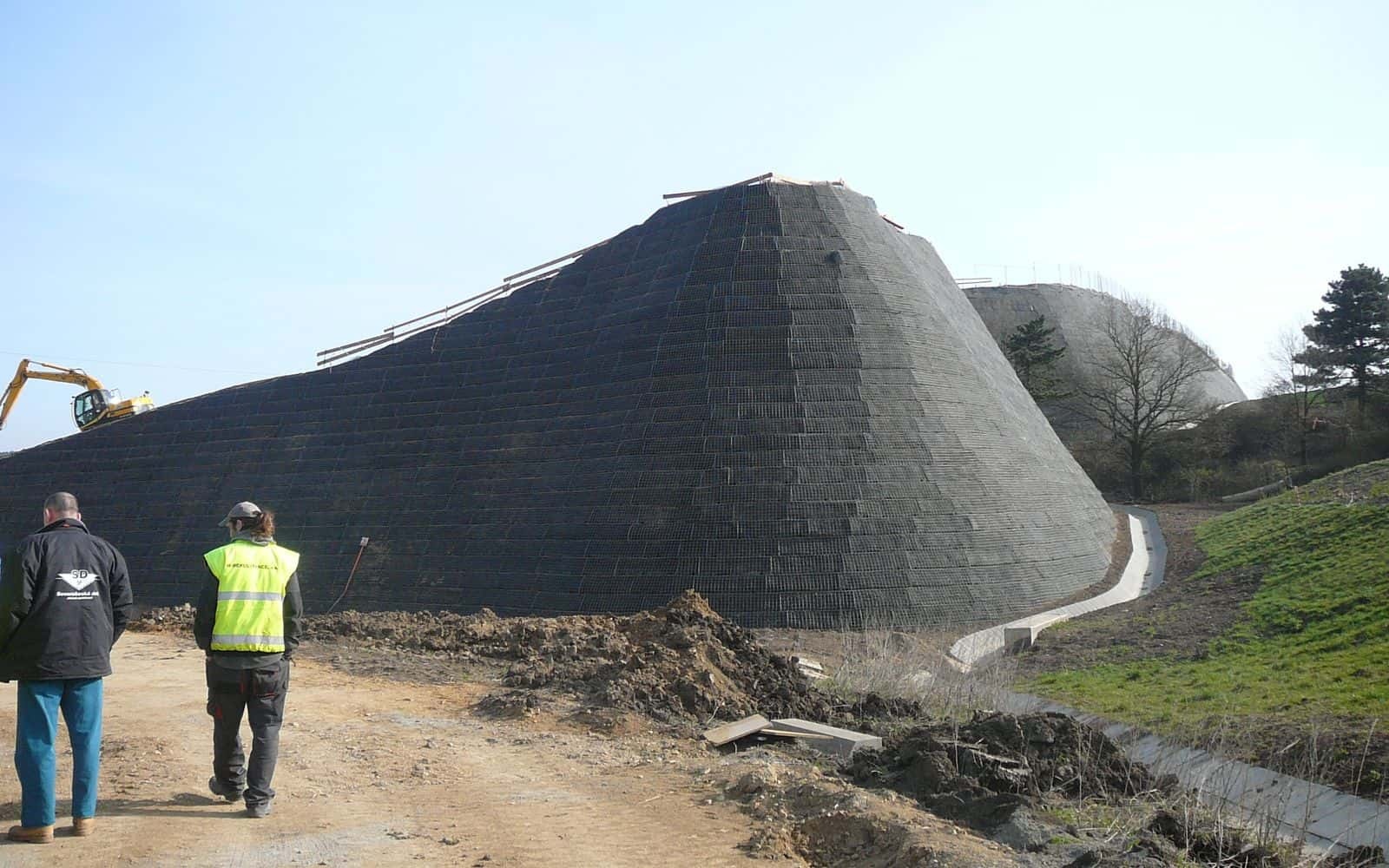

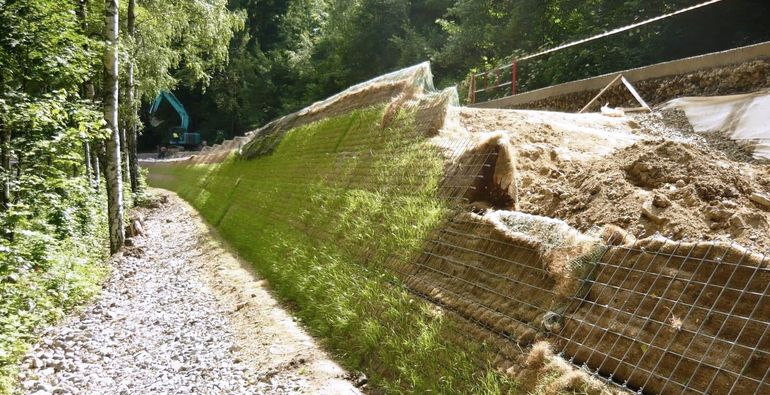

Obr: Strmý svah vyztužený geomřížemi před dokončením

Detail řešení: /vyztuzene-svahy

Povrchová stabilita (eroze)

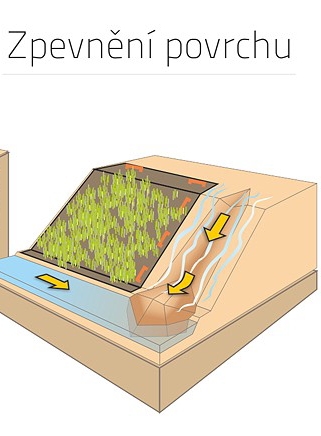

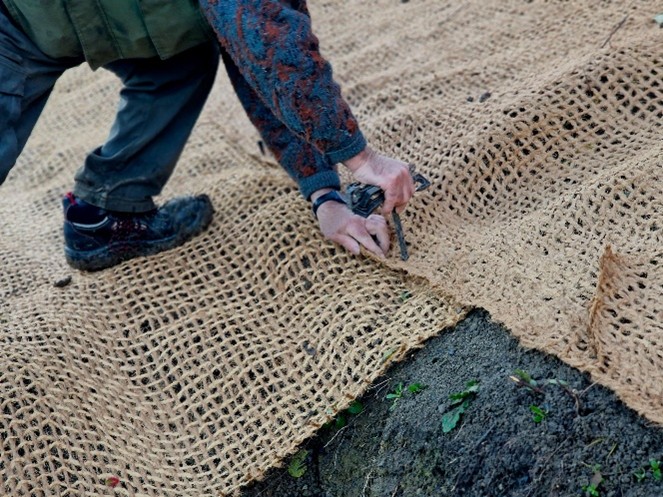

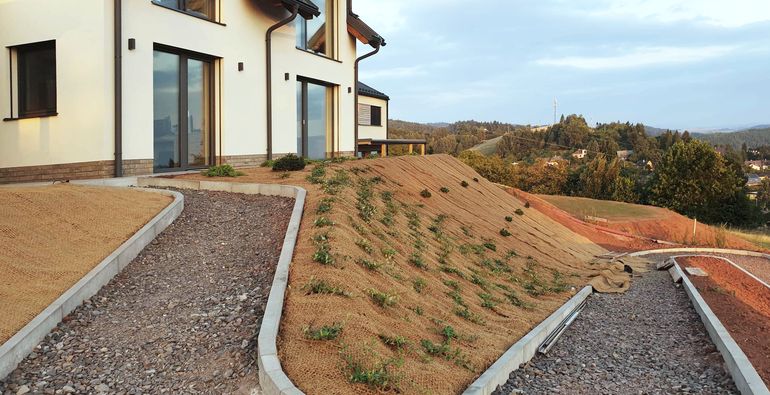

Obr: Povrchová stabilizace svahu – protierozní rohože chrání zeminu proti splachu a umožňují zakořenění vegetace.

Povrchová stabilita se řeší u svahů, které jsou stabilní, ale dochází u nich k degradaci povrchu vlivem působení vody, která zeminu splachuje a vytváří erozní rýhy.

Řešení spočívá v ochraně povrchové vrstvy pomocí protierozních prvků, jako jsou protierozní rohože, sítě nebo geobuňky, které zeminu povrchově stabilizují a umožňují její postupné zpevnění kořeny vzrůstající vegetace.

Typické použití:

• mírné až střední svahy bez hlubších poruch
• nově založené svahy bez vegetace
• svahy vystavené dešti nebo proudící vodě

Protierozní ochrana stávajících svahů

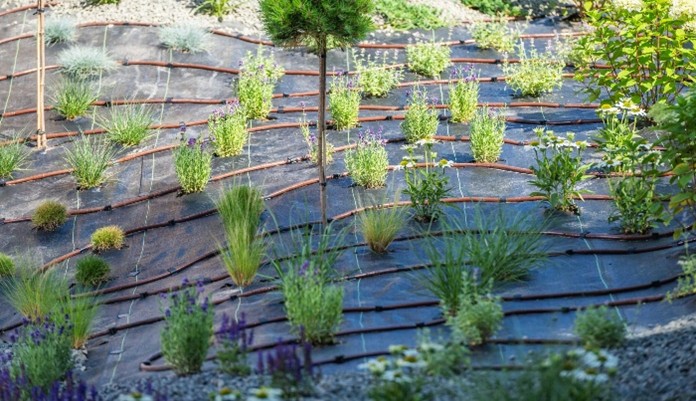

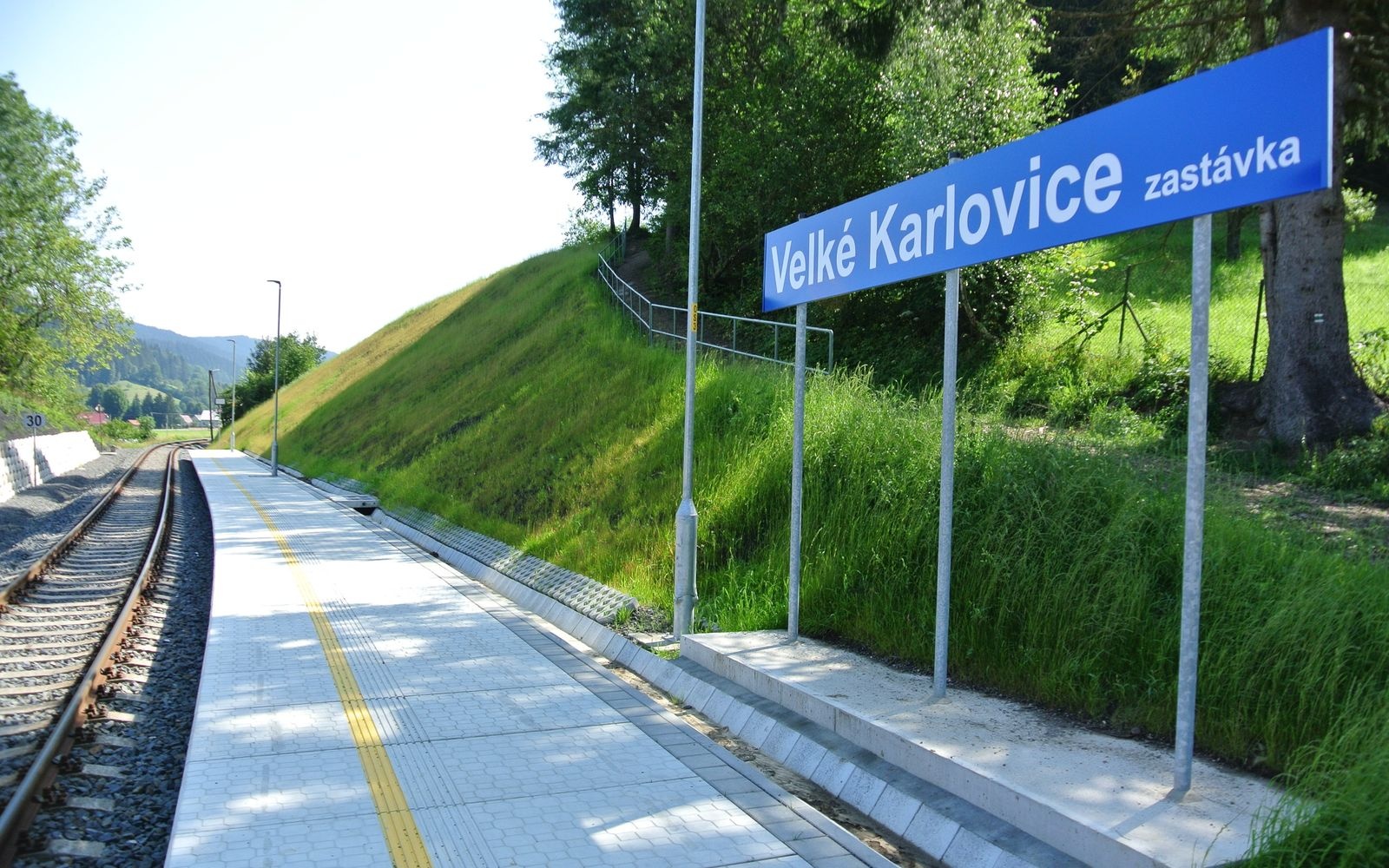

Protierozní ochrana svahu – železniční stanice Velké Karlovice

Svah byl dotčen posunem polohy zastávky a bylo nutné zajistit jeho stabilitu a ochranu proti erozi.

→ řešení: úprava sklonu svahu + trvalá protierozní georohož (kotvená v ploše i příkopech)
→ parametry: plošné kotvení, horní a spodní kotevní příkop, povrchová stabilizace svahu
→ výsledek: stabilizovaný svah bez nutnosti opěrné konstrukce, ochrana proti erozi a podpora vegetace (geomat.cz)

Obr: Strmý svah vyztužený geomřížemi před dokončením

Detail řešení: /protierozni-ochrana-svahu

Stabilizace svahu (sesuvy)

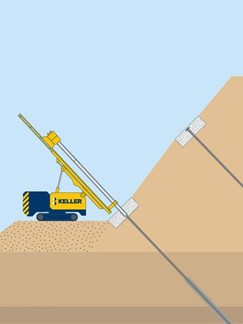

Obr: Stabilizace sesuvu – kotvy přerušují smykovou plochu a obnovují stabilitu svahu.

Stabilizace poruch se řeší tehdy, kdy svah ztrácí stabilitu, objevují se trhliny, deformace nebo již dochází k sesuvu. V takovém případě nestačí povrchové ani jednoduché konstrukční úpravy, ale je nutné zasáhnout do vnitřní struktury svahu.

Řešení obvykle kombinuje kotvení pomocí zemních kotev, odvodnění a v případě dokončených sesuvů výztuž pomocí geomříží, aby došlo k přerušení smykové plochy a obnovení stability.

Typické použití:

• svahy s viditelnými trhlinami nebo deformacemi
• sesuvy po deštích nebo změně vodních poměrů
• zářezy a svahy zatížené komunikacemi

Stabilizace sesuvů

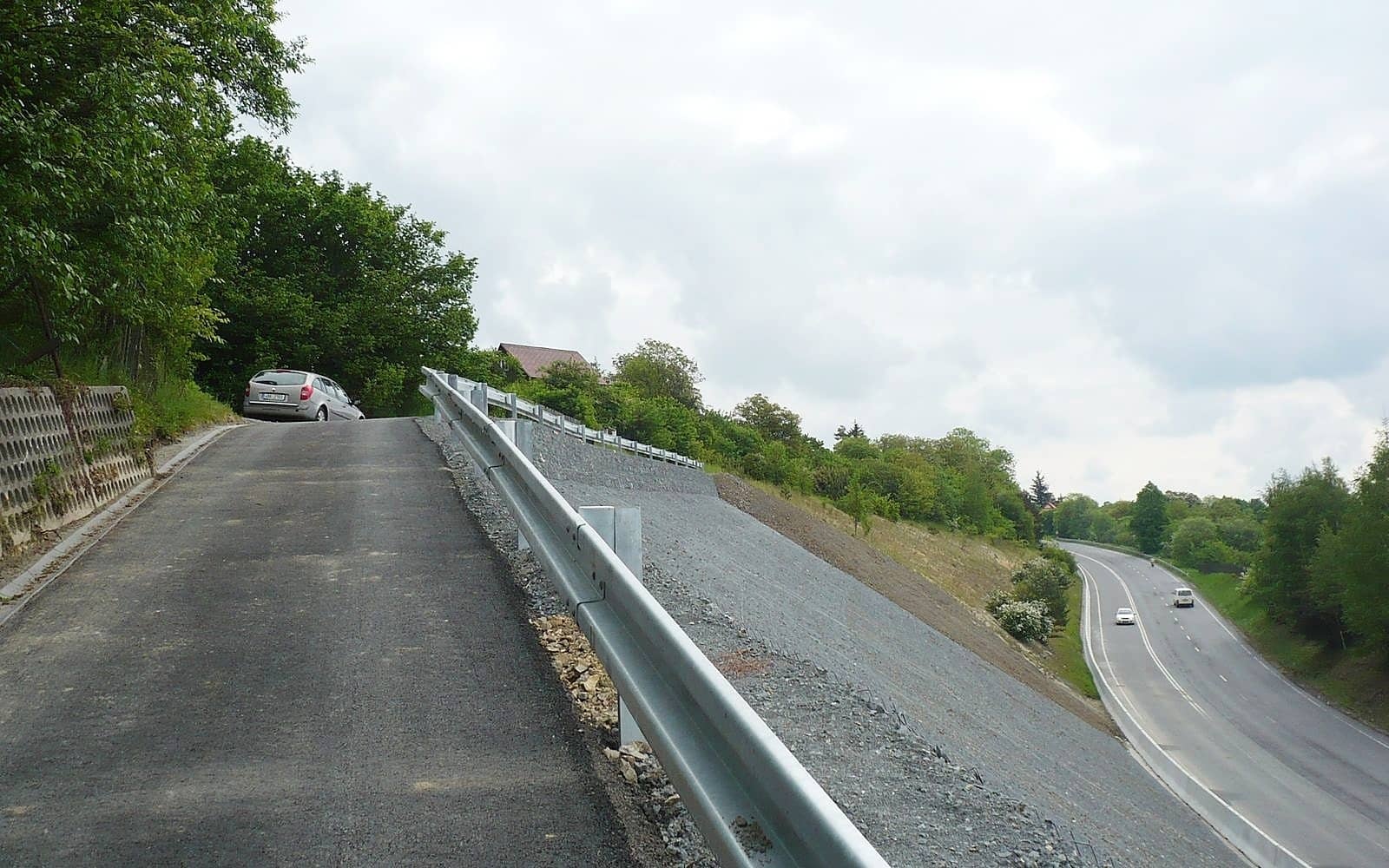

Sanace sesuvu svahu – silnice II/237, Nové Strašecí

Po opakovaných sesuvech po jarních deštích došlo k ohrožení silnice i okolní zástavby.

→ řešení: opěrná konstrukce z vyztužené zeminy (systém Tensartech RockWall)
→ parametry: délka cca 75 m, výška až ~27 m, lokálně kolmý líc (~1,2 m) (ASB Portal)
→ výsledek: stabilizace svahu a ochrana komunikace i okolních objektů před dalším sesuvem (geomat.cz)

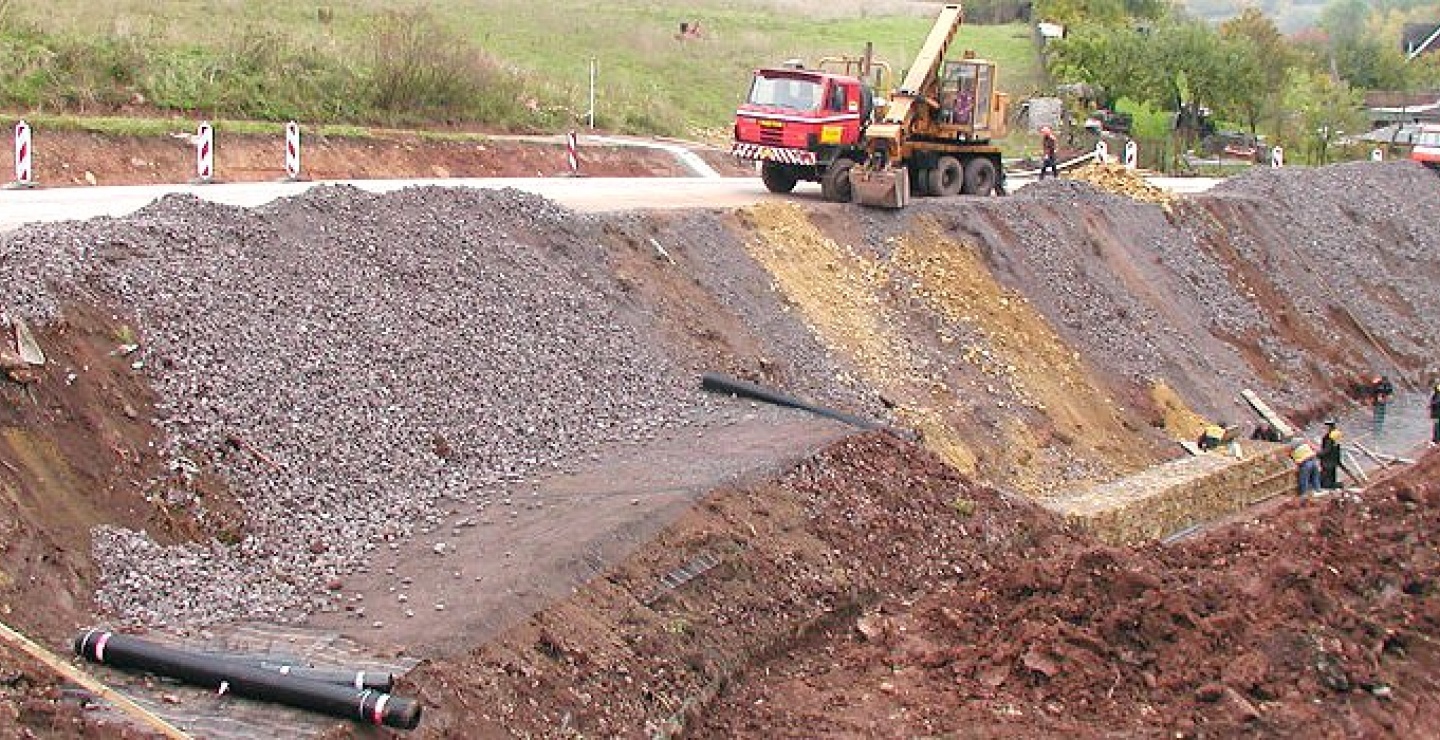

Obr: Pohled na sesunutou zeminu před vlastní sanací

Detail řešení: /stabilizace-svahu-kotvy



Příklady dalších realizací:
https://www.geomat.cz/strme-svahy-a-sanace-sesuvu
